科幻IP衍生变形金刚火花提取器结构设计

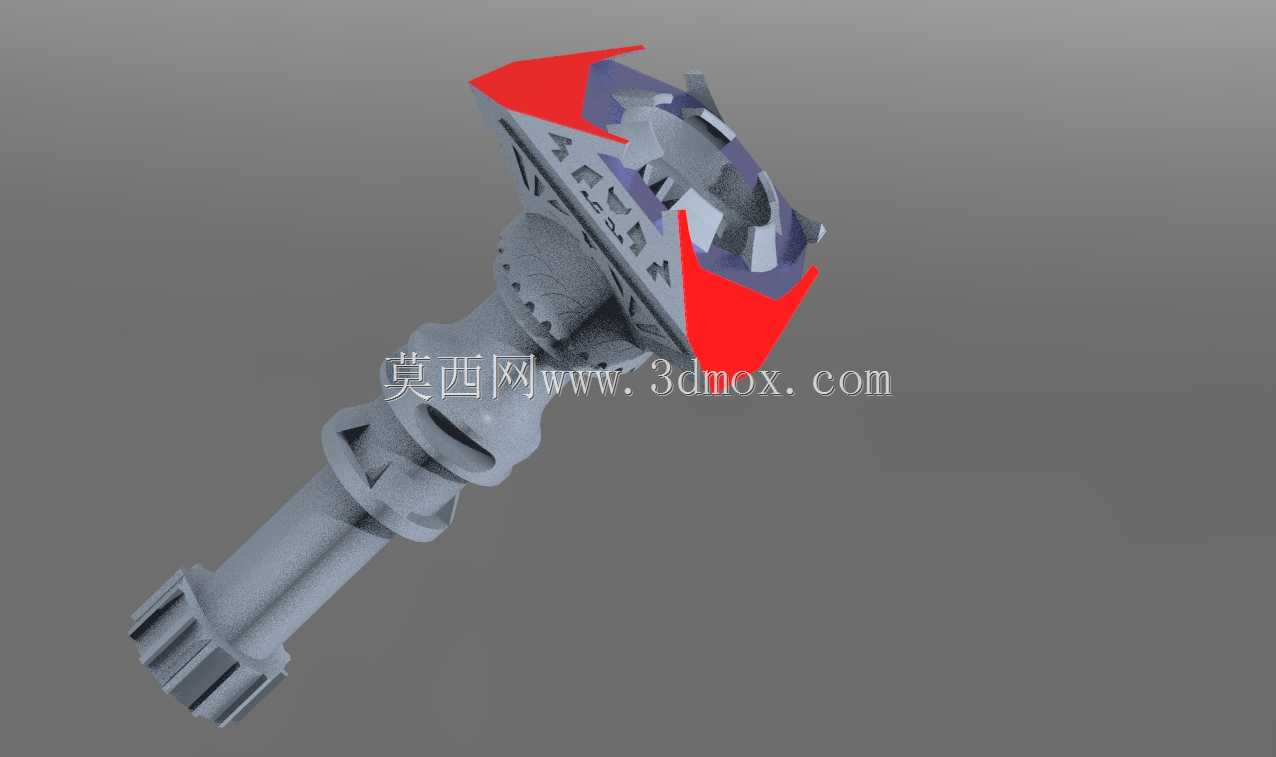

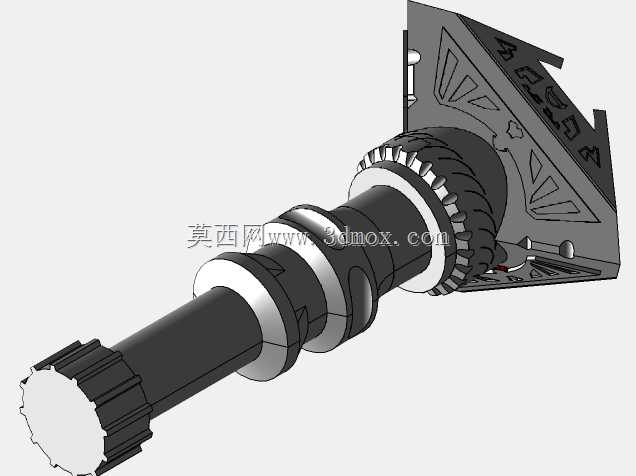

　　这款火花提取器的设计原型来自科幻IP中变形金刚世界观的核心设定，作为针对机械生命体核心单元的抽取操作装置，其结构设计兼顾了道具展示性与机械逻辑合理性，可应用于科幻主题手办配套、影视道具复刻、创意机械摆件制作等场景。从实际功能逻辑出发，装置的核心作用是完成对机械生命体核心能量单元的夹持、定位与抽取动作，整体结构分为操作握持段、传动连接段、执行抓取段三个部分，各段之间通过轴孔配合实现定位，预留的装配间隙可满足后期3D打印制作时的公差补偿需求。握持段采用带防滑棱的圆柱结构，表面的环状凸起与侧方平面设计，既符合人手握持施力的人机工程学要求，也能在静态展示时提供稳定的放置支撑面，握持段末端的花键结构可对接外部动力输入接口，适配手动操作或外接动力驱动两种使用模式。传动连接段采用阶梯轴设计，轴身设置的多道环形卡槽用于安装限位卡簧，可限制执行段的伸缩行程，避免抽取动作中出现过位移导致的结构损坏，连接段内部预留通孔，可布置传动拉杆或动力线路，将握持段的操作力传递到前端执行机构。

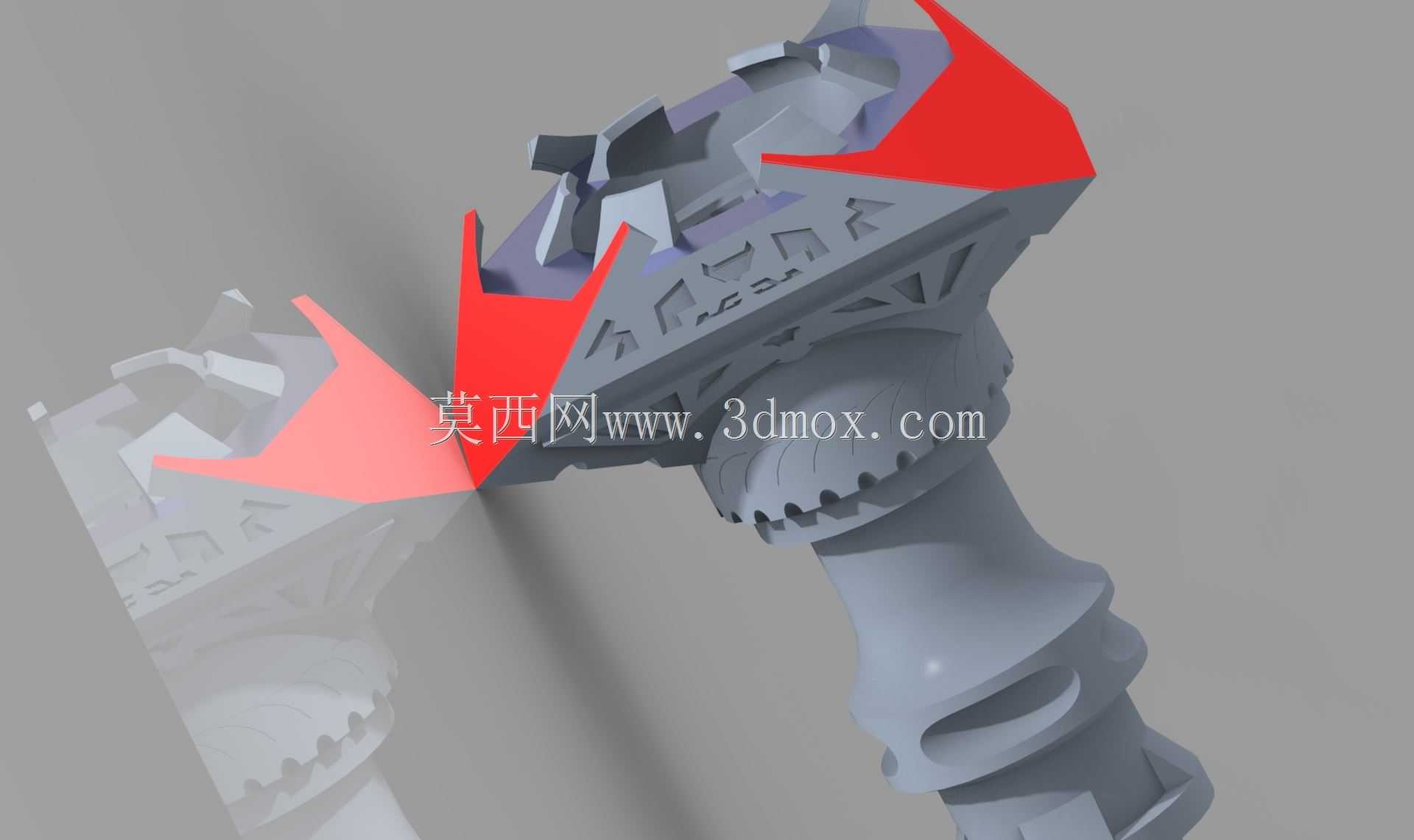

　　执行抓取段是整个装置的功能核心，头部的多瓣式夹爪采用对称布局，夹爪内侧设置锯齿形咬合齿，可在接触核心单元时提供足够的夹持摩擦力，避免抽取过程中出现滑脱；夹爪外侧的楔形导向面可在装置推进过程中自动撑开夹爪，到位后通过内部弹簧复位实现抱紧动作，红色箭头标识的区域为夹爪开合的受力施力点，也是结构强度校核的关键位置，建模时对该区域做了加厚处理与圆角过渡，可避免应力集中导致的部件断裂。从安装边界来看，装置整体最大外径位于头部夹爪完全张开状态，约为握持段直径的1.8倍，整体长度约为握持段直径的6.2倍，各部件的装配基准统一以握持段的中心轴线为基准，同轴度公差控制在0.1mm以内，可保证传动过程中无卡滞。

　　设计过程中优先考虑了分体打印的可行性，将夹爪、传动杆、握持手柄拆分为独立零件，各零件之间采用卡扣或过盈配合连接，无需额外粘接即可完成组装，同时对所有外露棱边做了R0.5-R2mm的圆角处理，既符合真实工业设备的安全设计规范，也能避免打印后处理时出现锐边划伤的问题。夹爪表面的镂空纹理并非单纯装饰，其布局对应内部传动机构的避让空间，同时可减轻头部重量，让整个装置的重心落在握持段范围内，手持操作时不会出现头重脚轻的问题。连接段与握持段之间设置的定位凸台，可保证装配时两者的周向位置唯一，避免夹爪的朝向与握持段的防滑平面错位，影响操作手感。

　　对于面向手办场景的应用，该结构可根据实际比例缩放，适配不同尺寸的变形金刚模型，缩放时仅需调整各零件的尺寸比例，无需修改配合关系，所有配合面的过盈量按比例缩放后仍能满足装配要求。从结构强度角度，所有受力部位的壁厚均不小于2mm，满足PLA、ABS等常见3D打印材料的强度要求，若用于制作功能性展示道具，可在夹爪咬合齿位置嵌入金属片提升耐磨性能。整个模型的建模过程严格遵循机械设计的装配逻辑，每个零件都设置了明确的装配基准与配合公差，不存在无法加工的倒扣结构，所有特征均可通过三轴加工或FDM3D打印实现，无需额外支撑结构或特殊加工工艺，降低了实物制作的门槛。
