刨削机床用装夹刀架结构设计

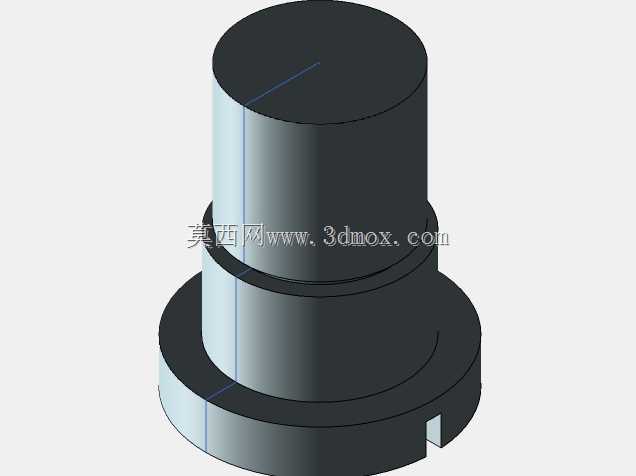

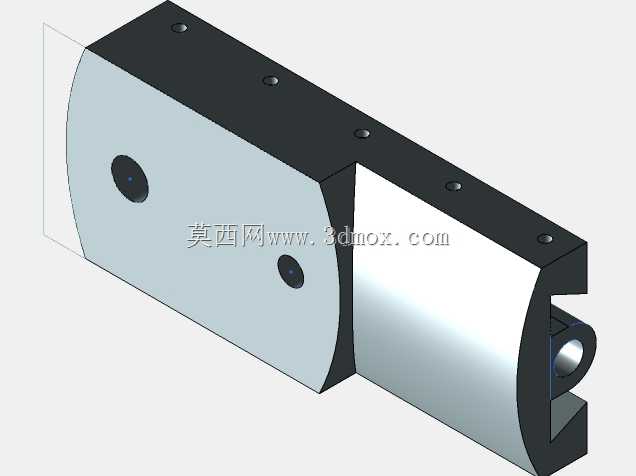

　　在金属切削加工的工序体系里，刨削作业主要针对大型工件的平面、T型槽、燕尾导轨面等特征做粗加工与半精加工，刨刀刀架作为刨床执行端直接装夹刀具的核心部件，其结构合理性直接决定切削过程的稳定性、刀具损耗速率以及最终加工面的形位公差精度。这套刀架结构的设计，首先围绕刨床往复运动的工况特性展开——刨床滑枕在返程时刀具不参与切削，工作行程中刀具承受断续的冲击载荷，因此刀架的装夹刚性是设计时的首要考量指标，整个刀架的主体采用一体式方箱结构布局，避免多段拼接带来的装配间隙累积，在承受大切深刨削的侧向力时，不会出现连接面错位导致的让刀问题。

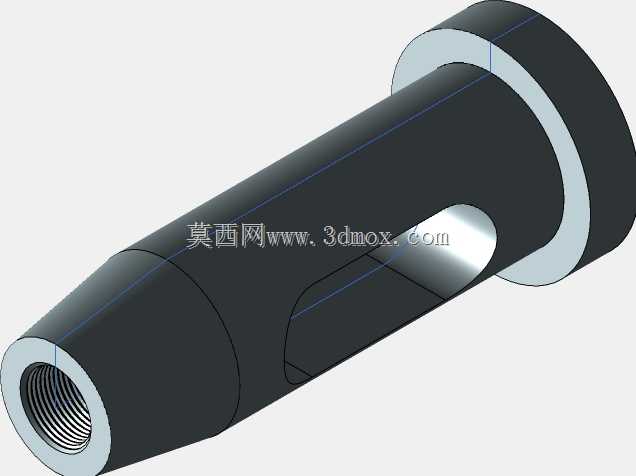

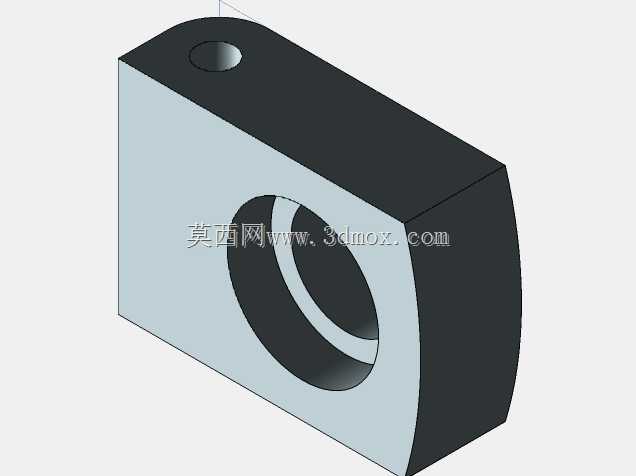

　　从安装边界来看，刀架上部的连接燕尾槽与刨床滑枕前端的导轨面完全匹配，燕尾的楔角采用55度标准机床导轨角度，配合调整镶条可以实现0.02毫米级的间隙控制，既保证刀架沿滑枕导轨做垂直进给时的运动顺畅度，又能在切削受力时消除窜动间隙。刀架的刀具装夹部位采用多层压板锁紧结构，不同于普通车床刀架的单螺栓压紧，刨削的冲击载荷更大，因此设计了四个对称分布的锁紧螺栓，压紧面做了网纹滚花处理，增大与刨刀刀杆的接触摩擦力，即使在大进给量刨削铸钢件外皮的工况下，也不会出现刀具移位、扎刀的问题。

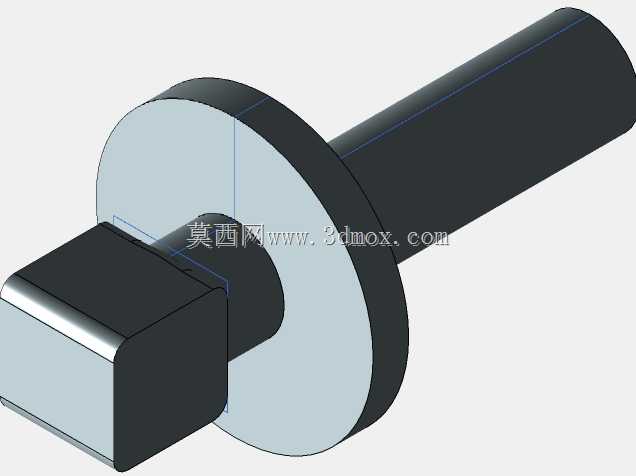

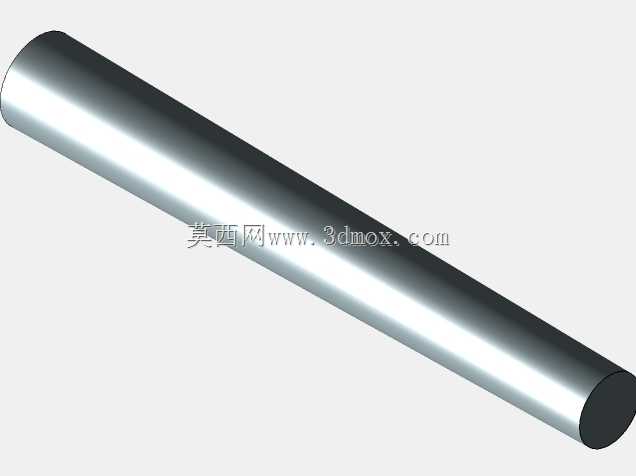

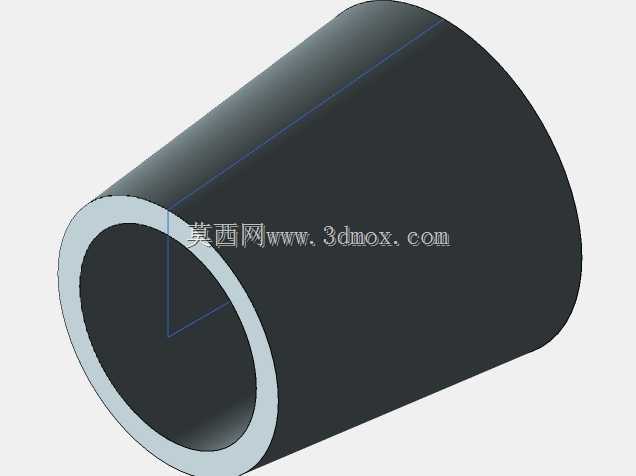

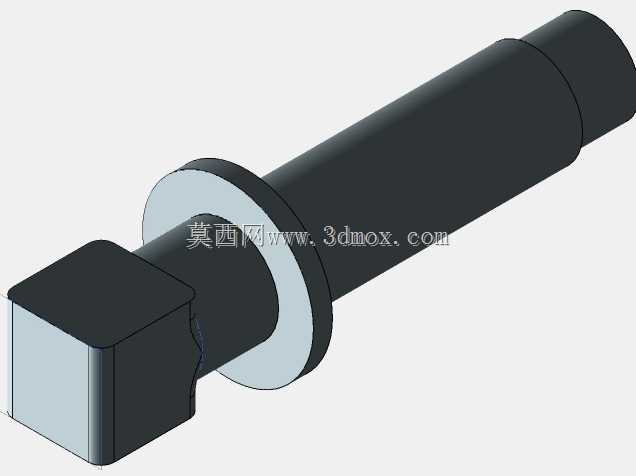

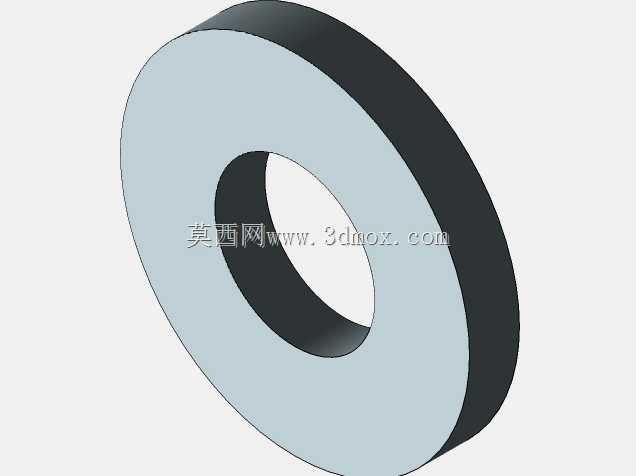

　　刀架内部集成了抬刀机构的安装空间，在滑枕返程时，抬刀板会带动刀具绕销轴微量抬起，避免刀具后刀面与已加工表面发生摩擦划伤，这个抬刀间隙的设计控制在0.3到0.5毫米之间，间隙过大会导致抬刀动作冲击过大，间隙过小则无法完全避免返程摩擦。刀架的进给刻度环设计在侧面的手轮轴端，刻度每格对应0.05毫米的垂直进给量，配合棘轮棘爪机构可以实现自动进给时的定量进刀，满足不同刨削工序的吃刀量要求，粗刨时可以调整到每往复行程0.3到0.5毫米的进给量，半精刨时则可以切换到0.1到0.15毫米的小进给档位。

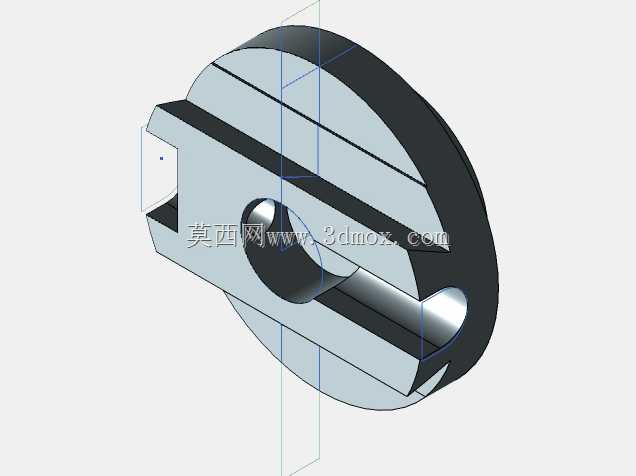

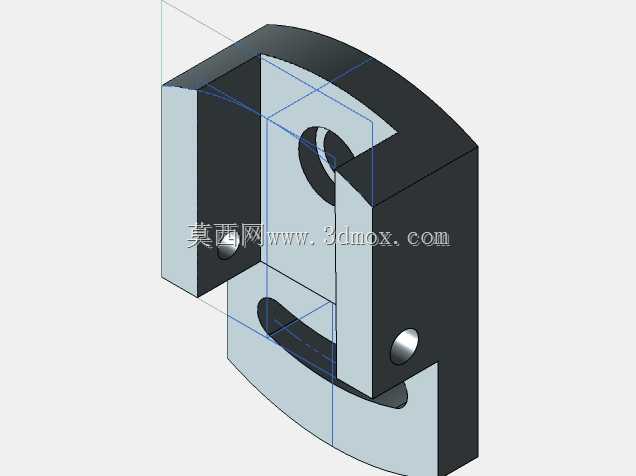

　　从实际应用场景来看，这类刀架不仅适配普通牛头刨床，经过连接尺寸调整后也可以安装在龙门刨床的垂直刀架滑枕上，用于加工大型机床床身的导轨面、大型焊接构件的配合平面，在单件小批量的机修车间、重型机械加工车间里，这类结构可靠的刀架可以大幅降低刀具更换的调整时间，装夹不同截面尺寸的刨刀时，只需要调整压板的伸出长度，不需要更换额外的过渡套，方刀孔的尺寸兼容20毫米到40毫米截面的焊接刨刀、机夹可转位刨刀，覆盖了绝大多数常规刨削工序的刀具装夹需求。设计过程中还考虑了排屑的问题，刀架的下部做了倾斜的导屑面，刨削产生的带状切屑会沿着导屑面向前方滑落，不会堆积在刀架的连接缝隙里，避免切屑卡滞导致进给动作受阻。刀架各滑动面的润滑槽采用X型交叉布局，润滑油可以均匀覆盖整个导轨接触面，长期往复运动也不会出现局部干磨导致的导轨拉伤，日常维护时只需要定期从顶部的注油孔注入润滑油即可，不需要拆解整个刀架结构。在安装适配性上，刀架的回转盘部分带有0到60度的角度刻度，可以根据加工需求扳动刀架角度，用于刨削斜面、V型槽等带角度的特征，回转盘的锁紧采用T型螺栓圆周分布锁紧，角度调整到位后可以实现无间隙锁紧，角度加工的精度可以控制在±0.1度以内，满足普通工件的角度加工要求。
