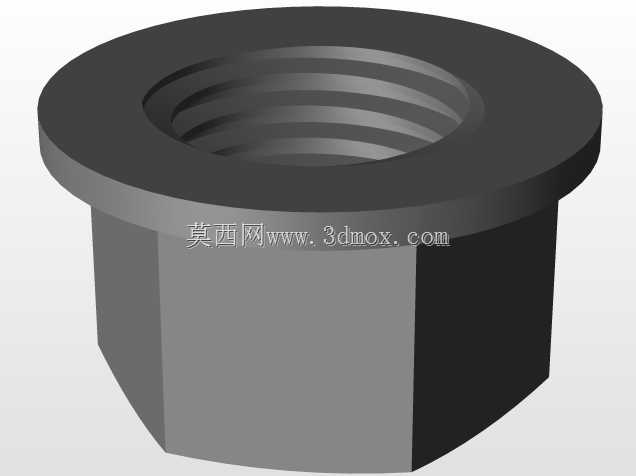

带法兰六角内螺纹连接锁紧零件结构

　　在流体控制、工业传动、仪器仪表装调的现场，这类带法兰面的六角内螺纹锁紧件是管路对接、组件固定环节里出镜率极高的小零件，很多一线装配的师傅都有体会，普通六角螺母在受振动、频繁启停的工况下，很容易因为接触面压合不足出现松动位移，甚至顺着螺纹退牙脱落，造成管路泄漏、组件移位的故障，而带一体法兰结构的内螺纹锁紧件，正是针对这类痛点做的结构优化。从实际使用场景来看，这类零件常被用在仪表阀块的接口锁紧、低压流体管路的端盖固定、小型传动组件的轴向限位位置，比如气动控制回路里的阀组安装，需要把接头牢牢锁在阀块安装面上，既要保证螺纹啮合的轴向拉力足够，又要避免螺母压合面过小把铝制阀块的安装面压出凹痕，这时候法兰面的大接触面积就能把锁紧力均匀分散在安装基准面上，不会出现局部应力集中压伤基材的问题。

　　从结构设计的逻辑来看，这个零件把六角扳拧部位和法兰承压面做成了一体结构，没有额外的垫圈组合环节，装配的时候不需要额外套放平垫，减少了现场装配的零件清点工作量，也避免了漏装垫圈导致的锁紧失效风险。内螺纹部分采用标准公制啮合牙型，牙侧的粗糙度控制在合理区间，既保证螺纹旋合的时候不会出现卡滞，又能让牙面的接触应力均匀分布，不会因为局部牙型受力过大出现滑牙。六角扳拧部分的对边尺寸遵循通用紧固件的扳拧空间规范，不管是用开口扳手、套筒还是气动扳机，都能顺利套入，不会因为对边尺寸偏差出现扳拧打滑磨圆边角的问题。

　　法兰面的外径比六角对边尺寸大出一圈，压合的时候覆盖的接触范围更广，对于表面粗糙度不算特别高的铸件、热轧板材安装面，也能保证足够的有效接触面积，不需要额外加工高精度的沉台或者研磨接触面，能降低配套安装面的加工成本。从安装边界的角度来说，这类零件的轴向总高度比同规格普通六角螺母加平垫的组合高度要低，在安装空间局促、轴向尺寸受限的阀组、紧凑传动机构里，能节省宝贵的装配空间，不需要为了容纳螺母加垫圈的组合额外预留轴向余量。在实际选型的时候，需要注意螺纹规格和对接螺杆或者接头的外螺纹公差匹配，法兰面的压合直径要大于安装孔的直径，避免锁紧的时候法兰边缘卡进安装孔里造成压合不实。另外，六角部分的高度设计要保证足够的扳拧受力深度，不能因为追求紧凑把六角部分做的过薄，否则扳拧的时候很容易因为受力力矩过大造成六角棱角崩裂，失去扳拧着力点。很多刚入行的结构设计人员在做紧凑设备的连接设计时，容易忽略这类一体法兰锁紧件的优势，还是沿用普通螺母加平垫的组合，往往在装配的时候才发现轴向空间不够，或者平垫在狭小空间里容易掉落卡进设备内部，造成额外的装配故障。这类一体结构的锁紧件，在做三维建模的时候，需要重点注意螺纹收尾的位置和法兰面与六角部分的过渡圆角，过渡圆角不能太小，否则在热处理或者受力的时候，过渡位置会出现应力集中，导致零件受冲击的时候从根部断裂；螺纹的起始端要做合理的倒角引导，方便外螺纹顺利旋入，不会出现第一牙错牙导致的螺纹咬死。法兰面的背面不需要做额外的防滑齿，针对仪表阀块这类需要经常拆装调整的位置，无齿的光滑法兰面不会在多次拆装后刮伤阀块的安装表面，能保证阀块表面的平面度，维持密封面的压合均匀性。

　　在做管路装配的时候，这类零件的锁紧力矩要比同规格普通螺母略低一点，因为法兰面的接触面积更大，相同力矩下产生的接触面压应力更小，不需要过大的力矩就能达到足够的锁紧防松效果，过大的力矩反而会把软质基材的安装面压出永久变形，后续拆卸后再装配就会出现压合不实的问题。从长期使用的角度看，一体结构的零件没有组合垫圈的松散问题，在设备运输、长期振动的工况下，不会出现垫圈移位、脱落的情况，连接可靠性比分离式的螺母垫圈组合高很多，尤其适合在野外作业的小型流体设备、便携检测仪器的连接位置使用，减少后期运维的紧固件补装、紧固工作量。
