L型直角安装固定托架结构设计

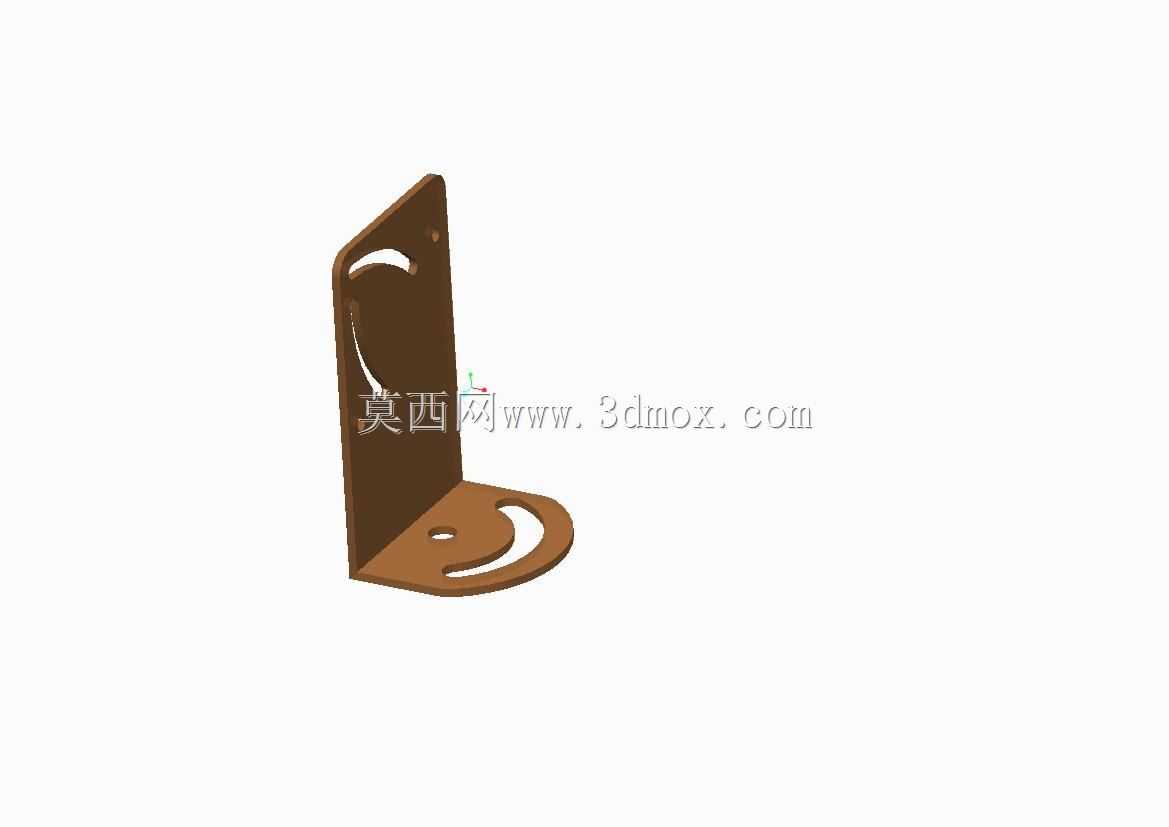

　　日常做设备外围安装、小型工位辅具搭建的时候，经常会遇到需要把两个垂直面做刚性连接固定的场景，比如把小型传感器支架固定在设备立面、把工位侧装的料盒托架锁在铝型材框架侧面、或是给小型电控元件做垂直安装的支撑，这时候这类L型直角固定托架就是最常用的连接结构件。不同于市面上常见的等边角钢焊接支架，这个托架的两个折边做了差异化的结构设计，垂直方向的折边长度更长，上面预留了两个长圆形的安装过孔，长圆孔的设计是现场安装调试时特意留的调整余量，不用在安装时一次性把孔位对得丝毫不差，可以顺着长圆孔的方向微调托架的上下安装位置，降低安装面的孔位加工精度要求，哪怕现场安装板上的预钻孔有1-2mm的位置偏差，也能顺利完成装配，不用重新扩孔返工。

　　水平方向的折边做了圆弧收边处理，没有尖锐的直角外凸，避免安装调试时剐蹭操作人员的工作服或是划伤手臂，折边面上同样预留了一个安装孔位，用来承托需要固定的小型工件或是功能组件，孔位周边做了轻微的沉台设计，锁入螺丝之后螺丝头不会高出托架平面，保证承托面的平整，不会出现被螺丝头顶起导致被固定件倾斜的问题。从结构受力的角度考虑，两个折边的折弯处做了小半径的圆角过渡，没有采用直角清角的折弯工艺，这是因为直角折弯位置会存在明显的应力集中，当托架承受垂直向下的载荷时，折弯位置是应力最大的区域，做圆角过渡之后可以分散折弯处的内应力，避免长期受载后出现折弯处开裂、折边变形下垂的问题。

　　垂直折边的上部做了一个弧形的减重缺口，这个缺口不是随意设计的装饰结构，一方面是在不影响整体结构刚性的前提下减少托架的整体用料，降低零件自重，另一方面这个弧形缺口可以作为走线的让位空间，当托架上固定的小型元件需要走信号线或是电源线的时候，线缆可以顺着这个缺口排布，不用额外在托架上开孔穿线，也避免线缆被折边的锐边割破绝缘层。实际选型使用的时候，要先确认安装边界：垂直安装面的有效固定高度需要大于垂直折边的总长度，保证两个安装孔都能完全贴合在安装基面上，不会出现部分孔位悬空导致锁付后支架倾斜的问题；水平承托面的投影范围内不能有其他突出的结构件，避免托架安装到位后和周边零件发生干涉。

　　如果是用在有振动的设备上，比如小型冲压设备的周边辅件安装，还可以在托架和安装基面之间垫一层薄橡胶垫，吸收振动传递，避免螺丝长期受振动出现松脱。这类托架的适用场景很广，除了工业设备上的安装固定，也可以用在实验室小型试验台的辅件固定、小型工作台的侧装配件支撑，甚至是家用置物架的直角加固，结构简单但实用性很强，没有多余的冗余设计，每个结构特征都对应实际安装使用中的需求，不会为了造型增加不必要的加工工序，折弯成型之后只需要做简单的去毛刺处理就可以直接使用，加工成本低，安装效率高，是小型安装固定场景里性价比很高的结构方案。做三维建模的时候，要特别注意折弯系数的设置，不同厚度的板材折弯之后的展开尺寸会有差异，如果折弯系数设置错误，加工出来的两个折边的实际尺寸会和设计值有偏差，导致安装孔位错位，无法正常装配；另外长圆孔的两端圆弧直径要和孔的宽度保持一致，避免加工出来的长圆孔出现两端尖角或是宽度不一致的问题，影响螺丝的穿装调整。
