工业传动用指关节连接构件三维结构

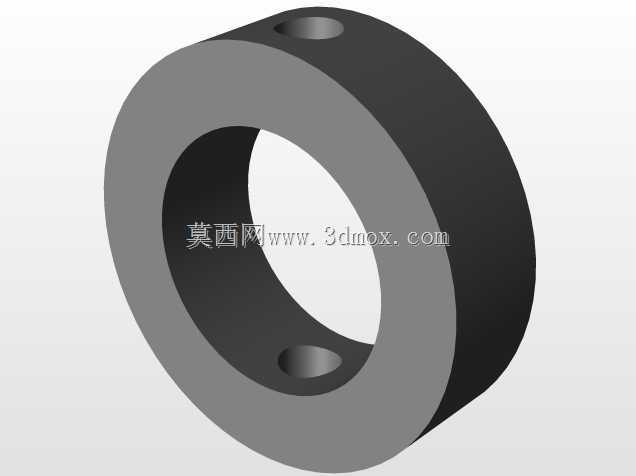

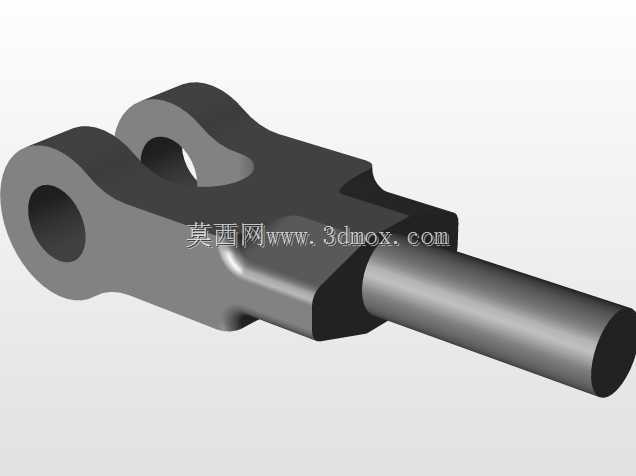

　　这类指关节连接构件常见于各类需要铰接传动的机械结构中，从工装夹具的联动臂到小型自动化设备的连杆机构，再到部分轻工机械的执行端传动链路，都能见到这类结构的应用。它的核心作用是在两个存在相对摆动需求的构件之间建立刚性连接，同时保留指定角度范围内的转动自由度，避免传动过程中出现卡滞、应力集中断裂的问题。从结构设计来看，构件一端采用带通孔的耳环状结构，这个通孔是铰接安装的核心位，装配时可通过销轴与配套的支座或另一连杆形成转动副，孔的内壁粗糙度、圆柱度公差直接影响铰接后的转动顺滑度与磨损寿命，设计时通常会根据承载需求匹配对应的公差等级，重载场景下还会在孔内加装衬套来降低后期维护成本。构件中段设计有六角形的夹持位，这个结构并非多余设计，

　　实际装配时可以用扳手卡住这个位置完成销轴锁紧、构件对位的操作，避免安装过程中杆体跟着转动导致装配精度不足。另一端的圆柱杆段是动力输出或连接的部位，可插入配套构件的安装孔内，通过过盈配合、销钉固定或者螺纹连接的方式与相邻构件固连，杆段的长度、直径直接决定了整个关节的安装边界，设计时需要提前核算相邻构件的运动包络，避免摆动过程中出现结构干涉。这类构件在设计时需要重点关注两个部位的应力集中情况，一个是耳环与杆体衔接的过渡圆角处，另一个是六角夹持位与圆柱段的衔接位置，这两个位置在传动过程中会承受交变的弯曲应力，如果圆角设计过小，长期往复载荷下很容易出现疲劳断裂。实际建模过程中，需要先确定铰接孔的中心距、杆体直径、耳环厚度这些核心参数，

　　再根据安装空间调整六角位的对边尺寸，所有过渡位置都要做圆角处理，不能出现尖锐棱角，既可以降低应力集中风险，也能减少热处理过程中的开裂概率。不同应用场景下的尺寸差异较大，小型精密设备上的这类构件整体长度可能不足十毫米，而重型工程机械上的同结构构件长度可达数百毫米，核心的结构逻辑保持一致，都是通过一端铰接、一端固连的方式，实现动力的变向传递，同时补偿一定的安装位置误差，避免整个传动链路因为加工装配误差出现憋劲的情况。
