工业设备墙面安装支撑连接墙夹销结构

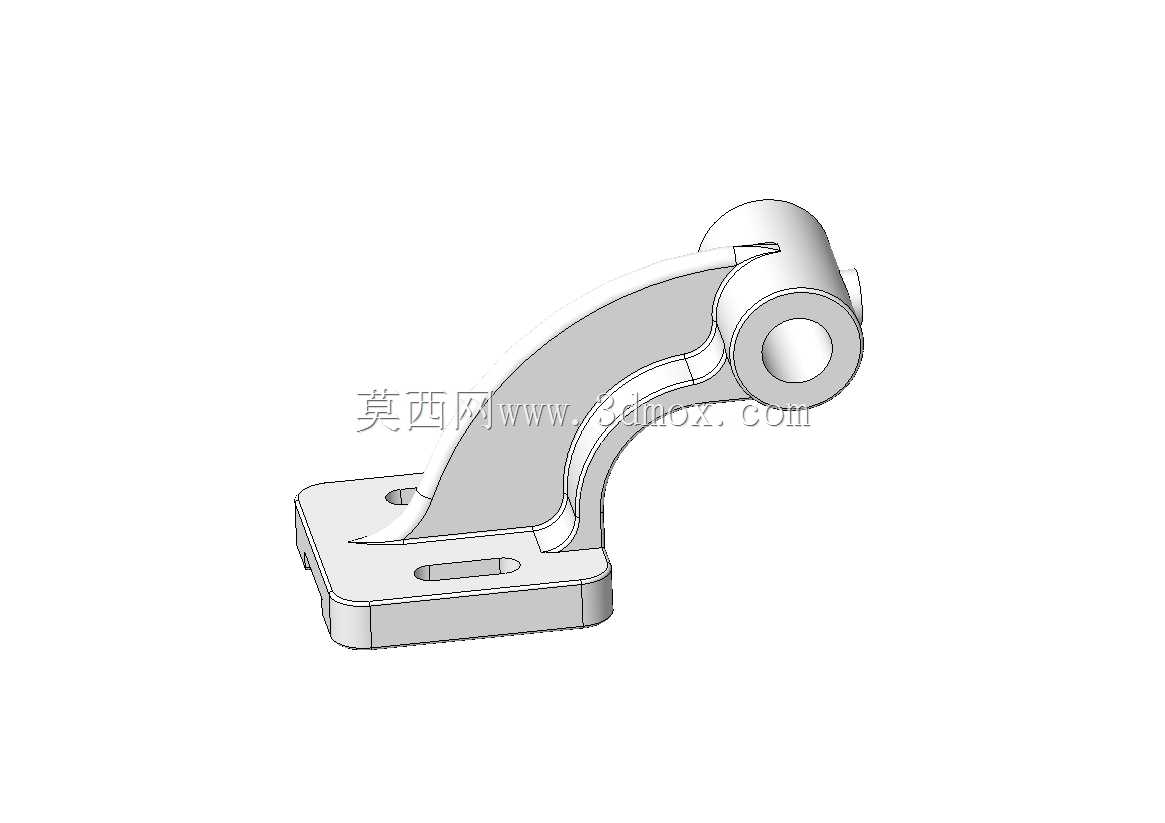

　　在工业现场的管线布设、小型仪表挂载、轻型执行机构墙面固定场景中，这类带铰接结构的墙夹销是非常常见的支撑连接件，很多现场施工人员会把它叫做墙面铰接支座，核心作用是在硬质墙面与被挂载设备之间形成可小范围调整角度的刚性连接，避免硬连接带来的安装应力集中问题。从结构形态上看，这款构件分为底部安装座与上部铰接臂两个核心部分，底部安装座为带沉头安装孔的平板结构，平板上预留的长圆孔是专门为现场安装偏差设计的调整余量，施工时不需要完全精准定位预埋膨胀螺栓的位置，通过长圆孔可以在水平方向调整最多8mm的安装偏移量，大幅降低现场施工的定位难度，这也是这类墙面支撑件区别于固定式支座的核心实用设计。上部的铰接臂末端为带通孔的卷边轴套结构，轴套内孔的同轴度公差控制在0.05mm以内，配合对应直径的连接销轴可以实现最大45度的俯仰角度调整，调整到位后可以通过销轴侧面的紧定螺钉锁死角度，不会因为设备运行的微振动出现角度偏移。很多人在做这类支撑件建模的时候容易忽略安装边界的干涉问题，这款结构在设计时特意在铰接臂与底座的连接位置做了圆弧过渡的让位空间，当铰接臂调整到最大俯角的时候，臂身不会和底座安装面发生磕碰，同时底座的边缘做了R2的圆角处理，避免安装时锐角划伤施工人员，也能减少应力集中导致的底座断裂风险。

　　从实际应用的场景来看，这类墙夹销常被用在车间压缩空气管路的支管固定、小型气动阀组的墙面挂载、传感器支架的角度调整支撑、设备旁局部照明灯具的安装固定等场景，相比固定式的角钢焊接支架，它的角度可调特性可以适配不同安装位置的走线、走管方向需求，不需要现场切割焊接支架，直接通过膨胀螺栓固定底座后调整臂身角度即可完成安装，能缩短至少60%的现场施工时间。在建模逻辑上，这款结构的底座部分采用等壁厚的钣金折弯加局部冲压加强筋的设计思路，底座平板上的冲压长圆孔边缘做了1mm的翻边处理，既可以提升长圆孔位置的结构强度，避免螺栓锁紧时压溃平板边缘，也能让螺栓安装时的贴合面更平整，不会因为板材剪切的毛边导致安装倾斜。

　　上部的铰接臂采用变截面的弧形结构，从根部到末端轴套位置的截面厚度逐渐变化，根部位置厚度最大，承担挂载时的主要弯矩，末端轴套位置厚度收窄，减少不必要的材料浪费，同时弧形的臂身设计相比直臂结构能在相同的安装高度下获得更大的角度调整范围，也能避让墙面突出的线缆槽、接线盒等障碍物。需要注意的是，这类支撑件的额定挂载载荷和安装面的材质有直接关系，在混凝土墙面使用M8膨胀螺栓固定时，单支墙夹销的垂直方向额定载荷可以达到15kg，完全满足小型仪表、阀组、轻型管线的挂载需求，如果是在轻质砖或者空心砖墙面上安装，需要搭配对应的空心墙膨胀锚栓使用，此时额定载荷需要折减到原有的40%，避免挂载物坠落。在安装尺寸边界上，底座的整体安装轮廓尺寸为长60mm宽40mm，施工时只需要在墙面上开出对应尺寸的平整安装面即可，不需要额外开挖预埋槽，铰接臂在水平方向的最大旋转半径为75mm，选型时需要确认挂载设备的旋转范围内没有其他管线或者设备干涉，避免调整角度时发生碰撞。轴套位置的通孔为标准的光孔设计，不需要额外加工内螺纹，配合对应的销轴和开口销就可以完成和被挂载设备的连接，装拆非常方便，后期设备维护时只需要拔出开口销取下销轴就可以拆下设备，不需要拆卸整个底座，能大幅降低后期维护的工作量。

　　很多新手设计师在做这类支撑件的时候会把底座的安装孔做成圆孔，导致现场安装时只要螺栓位置偏差超过2mm就无法安装，不得不重新打孔破坏墙面，这款结构采用的长圆孔设计就是充分考虑了现场施工的定位误差，给安装人员留出足够的调整空间，同时长圆孔的长度方向和铰接臂的调整方向垂直，不会因为角度调整导致螺栓受力偏移。另外，铰接臂的弧形过渡位置做了等曲率的曲面设计，建模时通过扫掠命令生成实体，没有突然的截面变化，能有效降低应力集中系数，在承受冲击载荷的时候不会在过渡位置发生断裂，相比直臂加斜撑的焊接结构，整体的疲劳寿命能提升3倍以上，适合在有微振动的设备旁长期使用。
