管式框架结构防滚安全防护架设计

在场地赛车、越野改装车以及特种作业车辆的安全设计体系中，防滚架是核心被动安全构件，其核心作用是在车辆发生翻滚、侧向撞击、顶部承压等极端工况时，为舱内乘员构建完整的生存空间，避免车身结构溃缩侵入乘员活动区域，同时可强化整车车身刚性，降低行驶过程中车架的扭转变形量，提升操控响应一致性。

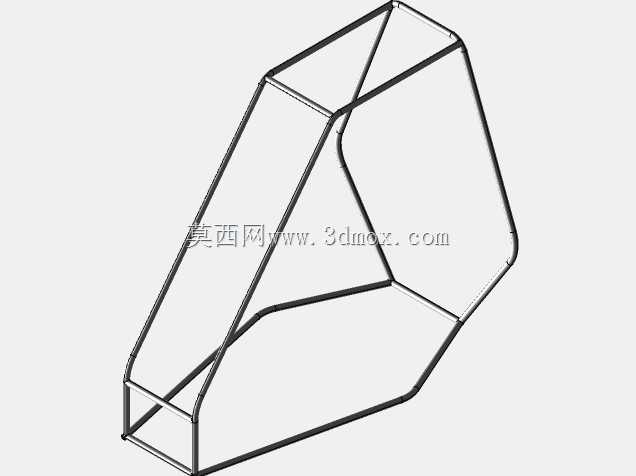

本次设计的防滚架采用闭环管式框架结构，整体轮廓贴合车辆座舱内部安装边界，主支撑环采用大角度倾斜布置，匹配座舱后部防火墙与车顶后部的安装点位，前支撑段沿A柱内侧轮廓延伸至前围板两侧的加强梁位置，底部连接段沿座舱地板两侧边梁布置，形成前后贯通的闭合受力回路。所有管材衔接位置均采用相贯线切口匹配，保证管材对接时的贴合面积最大化，避免焊接过程中出现应力集中的尖角缺口，相邻管材的衔接角度经过受力路径优化，确保撞击载荷可以沿多根管材同步分散传递，不会出现单根管材单独承受峰值载荷的情况。

从实际安装适配角度来看，该防滚架的外侧轮廓预留了与车身内饰板、车顶内衬、车门密封胶条的安全间隙，安装点位全部对应车身原厂设计的加强结构位置，不需要额外对车身蒙皮进行大范围切割改动，底部固定端采用贴合边梁轮廓的加强垫板，通过螺栓连接与焊接结合的方式与车身固定，避免单点固定造成的车身板材撕裂问题。主环顶部的横向支撑段预留了车顶内饰、顶灯线束的布置空间，侧面斜向支撑的位置避开了安全带卷收器、车门玻璃升降的运动路径，不会干涉原有车身部件的正常功能。

设计过程中重点考量了不同工况下的受力传递逻辑：当车辆发生正向翻滚时，顶部接触地面的冲击力会通过主环顶部的横向管分散到两侧的主支撑腿，再沿底部连接段传递到车身前后的主纵梁，避免局部应力集中导致管材弯折；当发生侧向撞击时，侧面的斜向支撑管会将车门传递过来的撞击力传导到对侧的框架结构，减少座舱侧面的变形量；针对越野场景中常见的连续颠簸工况，框架整体的刚度匹配经过调校，不会因为刚度过高导致行驶过程中出现共振异响，也不会因为刚度不足出现长期使用后的框架变形。

结构细节上，所有管材的弯折位置均采用大圆弧过渡，避免小半径弯折造成的管材局部强度下降，弯折处的管材壁厚保持一致，没有出现弯折过程中管壁减薄超标的问题。框架内部的交叉支撑段采用对称布置，在保证结构强度的同时尽可能降低整体重量，减少对车辆整备质量的影响。各连接节点的位置避开了乘员头部、肩部的活动区域，即使在佩戴头盔的状态下，正常乘坐姿态也不会与框架发生干涉，同时预留了安全带固定点、内饰安装卡扣的对应位置，方便后续的内饰复原与安全部件安装。

从实际应用场景出发，该结构既可以满足入门级场地赛事的安全规范要求，也适用于民用越野车辆的改装升级，框架的模块化分段设计也方便运输与现场安装，不需要在车内进行大范围的焊接作业，降低安装过程中的施工难度。针对不同车型的座舱尺寸差异，该框架的各段管材长度参数可基于现有结构进行等比例调整，核心受力节点的布置逻辑保持不变，能够快速适配不同轴距、不同座舱宽度的车型，缩短同类型产品的改型设计周期。
