分体式游戏手柄曲面操控面板结构设计

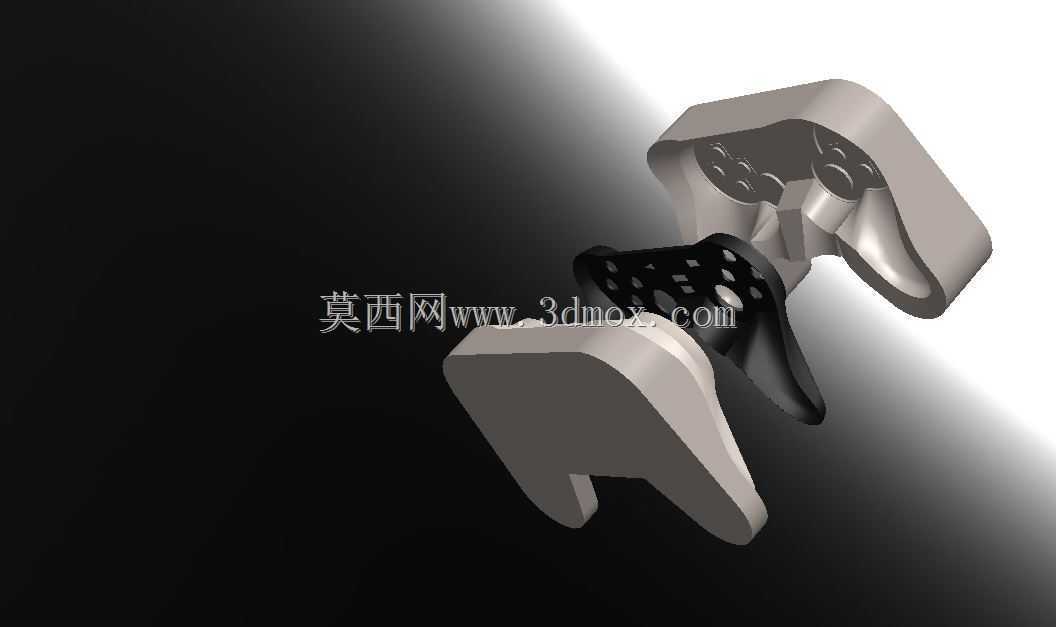

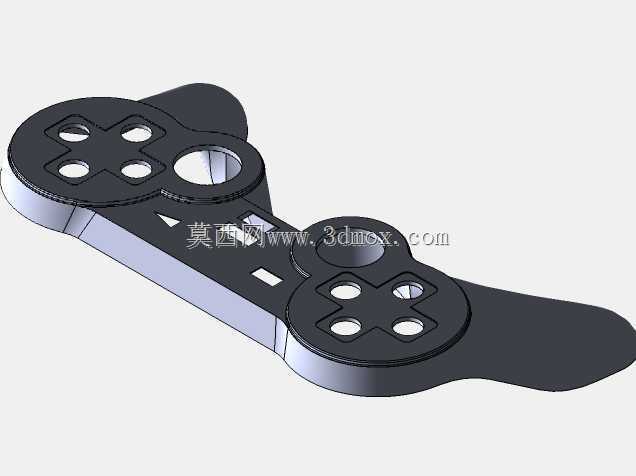

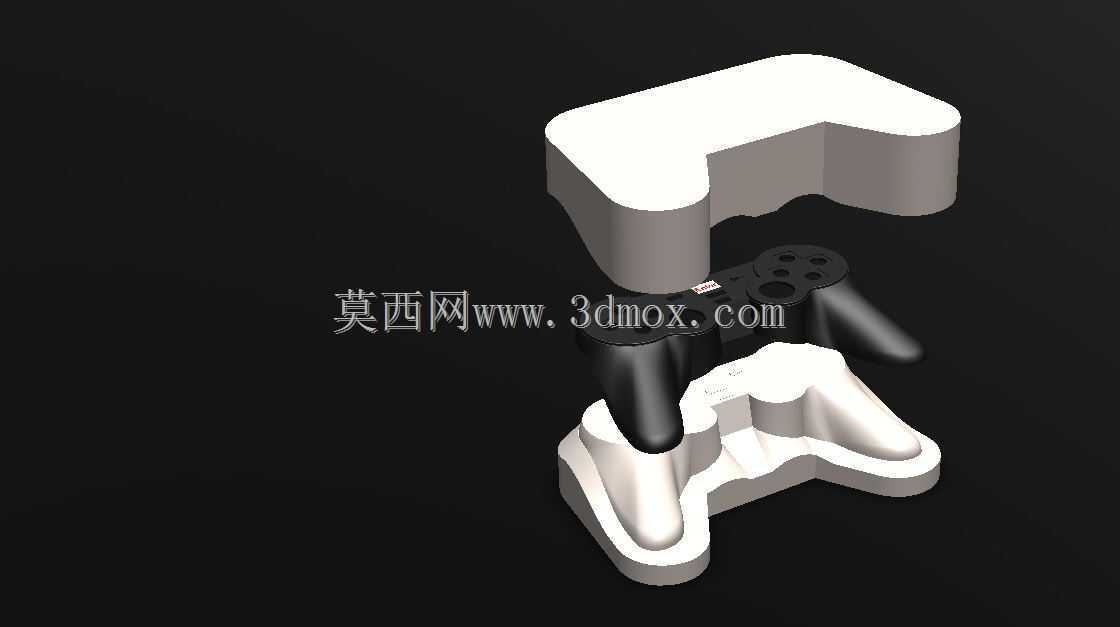

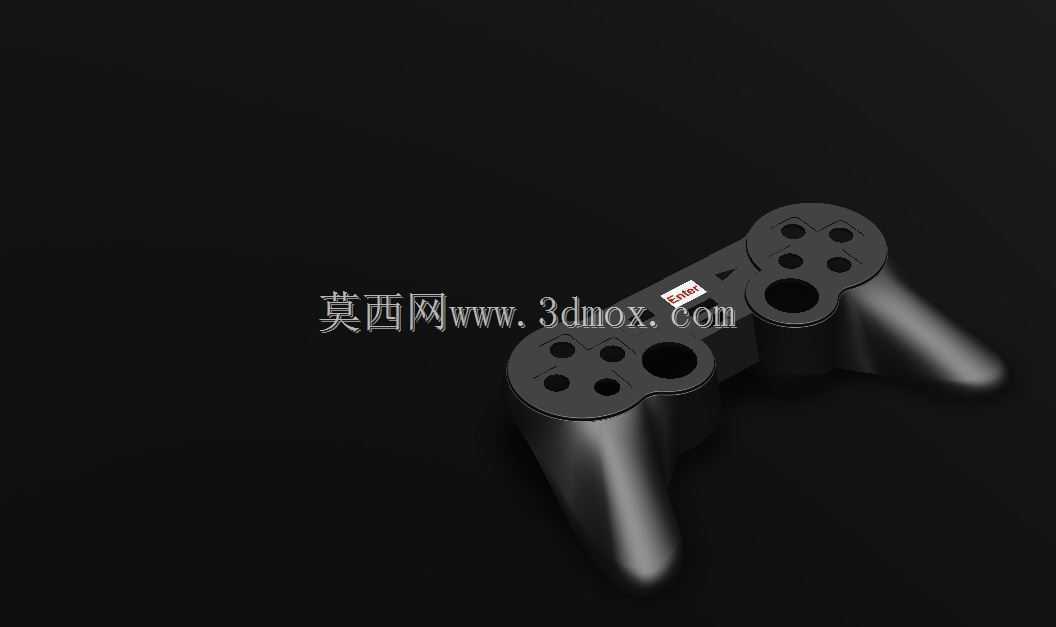

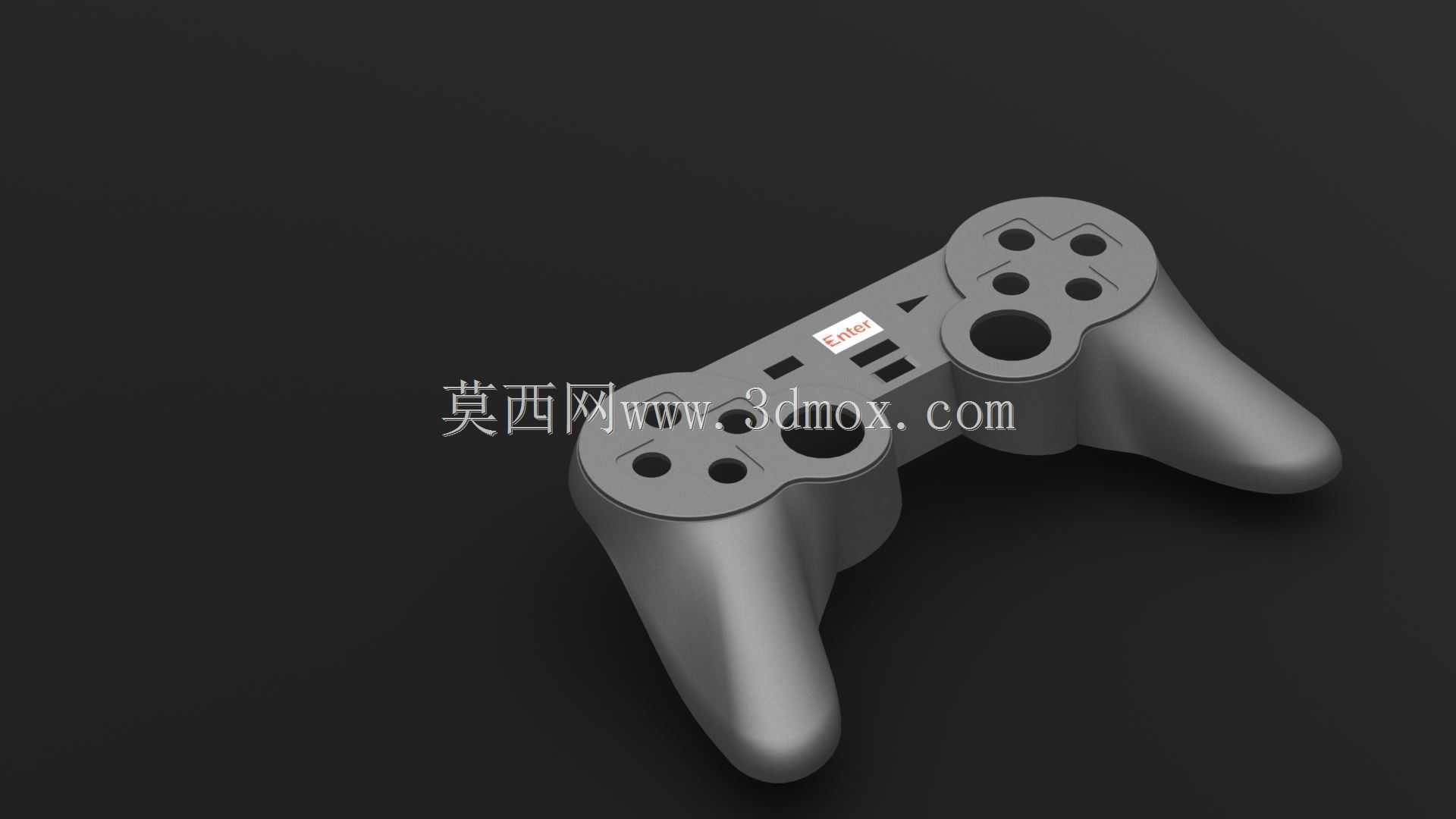

　　该手柄面板作为分体式游戏控制器的核心握持交互部件，主要适配家用主机、PC端及云游戏场景下的长时间操控需求，区别于传统一体式手柄的固定形态，采用左右对称分体的结构布局，可适配不同握持习惯的用户，同时能兼容桌面平放、手持握持两种使用状态，在电竞训练、休闲娱乐、体感交互等场景下均能匹配对应的操作姿态。从功能特性来看，面板作为手柄直接与用户手部接触的载体，承担了按键支撑、握持限位、内部元器件防护的多重作用，表面预留的按键安装位对应方向控制、功能触发、摇杆避让的结构需求，中间连接段的镂空结构既可以降低整体重量，也能为内部排线、信号传输模块预留安装空间，避免装配时出现元器件干涉的问题。设计过程中优先参考了成年人手部尺寸的百分位数据，

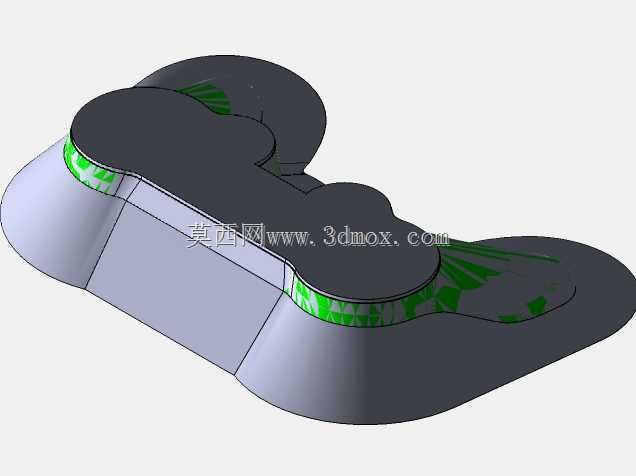

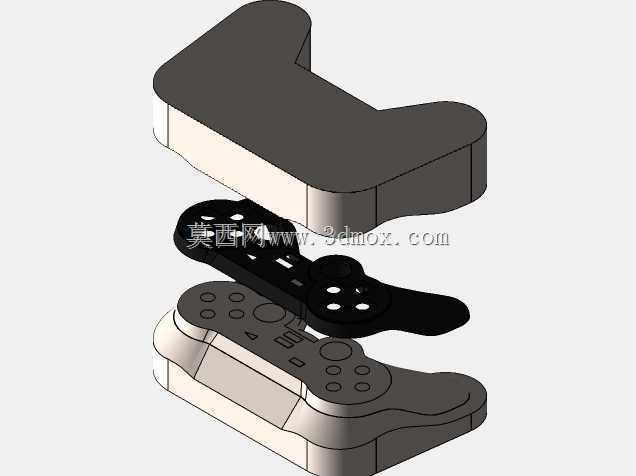

　　握持区域的曲面弧度贴合手掌大鱼际、指根的自然贴合曲线，边缘做了连续的圆角过渡处理，避免长时间握持时出现硌手的问题，分体式的结构也允许用户根据自身掌宽调整左右握把的间距，减少长时间操作带来的手部疲劳。建模阶段全程采用曲面建模逻辑构建整体外形，先通过草绘勾勒出左右握把的轮廓边界，再通过放样、边界混合构建主曲面，对握持区域的曲面做曲率连续处理，保证表面没有突兀的折角，中间连接段的曲面做了渐变收窄处理，既保证结构强度，也能兼顾视觉上的轻量化效果。安装边界方面，面板内侧预留了统一的卡扣位与螺丝柱，可与内部的电路板支架、按键硅胶垫、底壳直接配合，装配公差控制在常规消费电子的通用范围内，不需要额外做定制化的适配调整，握把区域的壁厚保持均匀，

　　避免注塑生产时出现缩痕、翘曲的问题，表面预留的晒纹区域可提升握持时的摩擦力，减少手汗带来的打滑问题。从实际应用的角度出发，该面板结构可直接作为手柄外壳开发的原型参考，曲面数据可直接导入模具设计环节做分模处理，预留的按键孔位、摇杆避让位尺寸匹配市面通用的手柄按键、摇杆元器件，不需要对内部结构做大幅修改即可完成整机组装，分体式的结构也支持后续拓展不同配色、不同表面处理的替换面板，满足用户的个性化定制需求。结构设计时也考虑了跌落防护的需求，握把两端的曲面做了加厚处理，跌落时可通过曲面的弧度分散冲击力，避免内部电路板受冲击出现损坏，面板与底壳的配合面做了止口设计，可减少日常使用时灰尘、汗液进入手柄内部的概率，提升产品的使用寿命。
