Y型过滤器砂型铸造模具结构设计

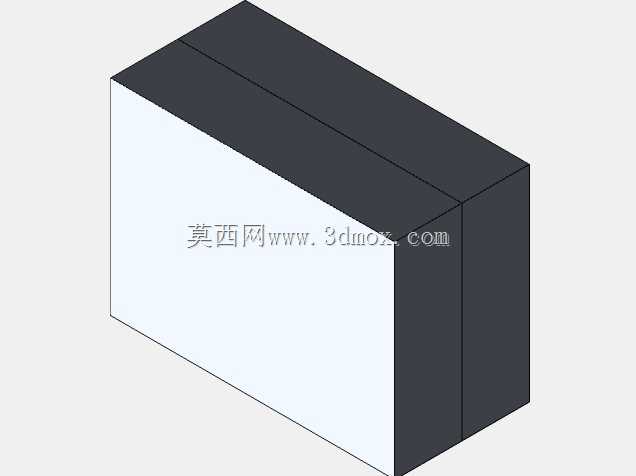

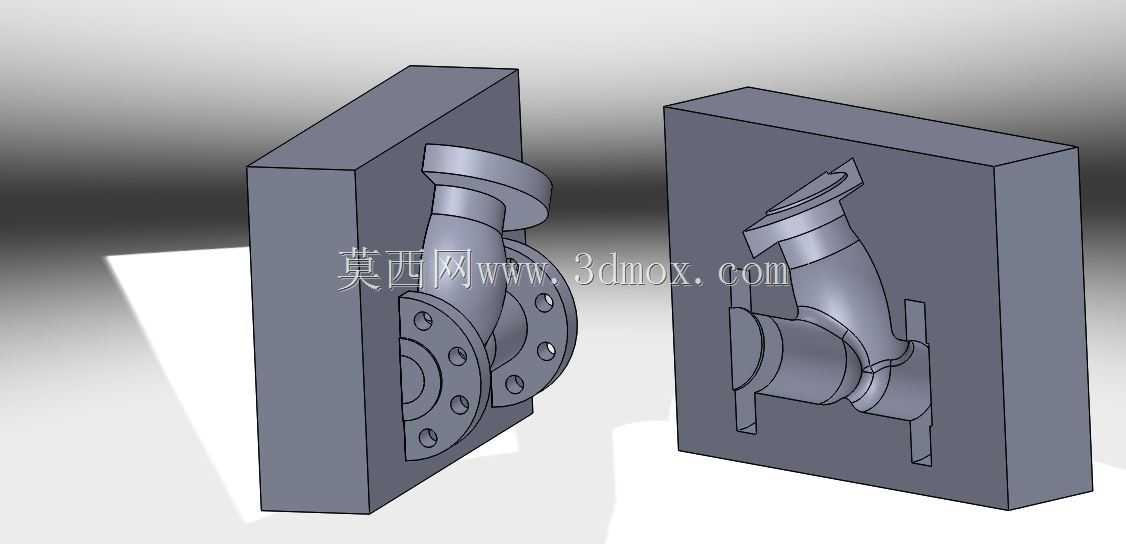

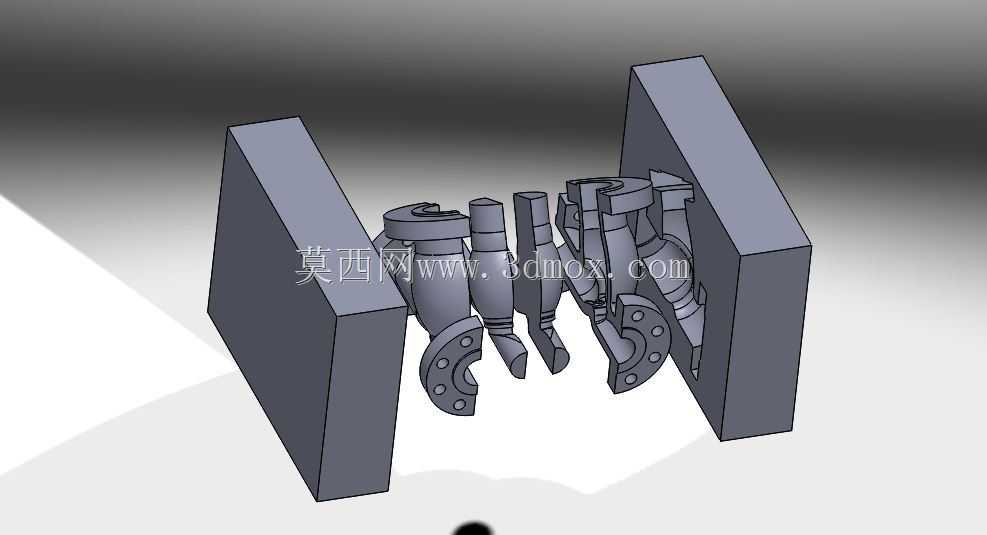

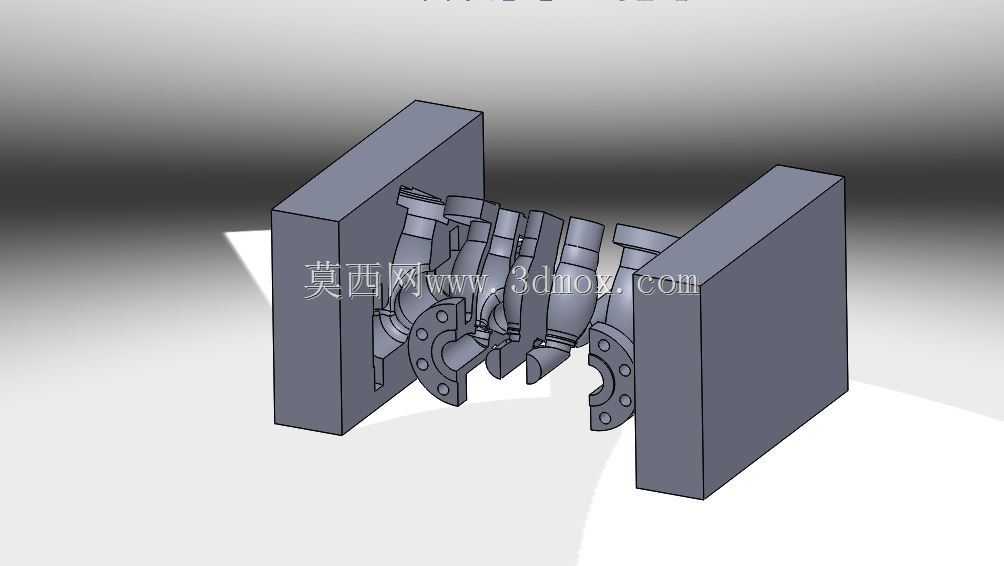

这套砂型铸造模具对应Y型过滤器的阀体铸件成型需求，在流体输送管网的过滤环节，Y型过滤器是不可或缺的管路附件，主要用于截留介质中的焊渣、铁锈、颗粒杂质，避免下游阀门、泵体等精密流道部件出现卡滞、磨损甚至密封失效问题，广泛应用在给排水、暖通循环、化工介质输送、油气集输等工况场景。从模具结构来看，采用了对开式分型设计，分型面沿着Y型阀体的对称轴线布置，能够顺利实现起模操作，避免出现倒扣结构导致的砂型破损，上下模分别对应阀体的两个半腔结构，模腔内部完整复刻了Y型流道的曲面轮廓、端部法兰的螺栓孔凸台以及过滤腔的安装定位结构。设计过程中充分考虑了砂型铸造的工艺特性，在流道转角位置预留了合理的拔模斜度，模腔表面的过渡圆角经过反复调整，既能够减少浇注时的铁水冲砂风险，也能避免铸件冷却过程中出现应力集中导致的开裂问题。法兰端的成型结构直接在模腔上做出凸台，省去了后续大量的铣削加工余量，仅在密封面位置预留了少量精加工余量，兼顾了铸造效率和后续机加工的成本控制。模具的安装边界与常用的手工造型砂箱尺寸匹配，模体外侧设计了定位止口，合模时能够保证上下模的同轴度误差控制在铸造允许的公差范围内，避免出现铸件错箱导致的流道偏移、法兰错位等缺陷。Y型阀体的倾斜支腿结构是成型难点，模具在对应位置做了局部的活块设计，起模时可以先取出主体模，再单独抽出活块，不会破坏砂型的局部结构，保证支腿部分的外形完整。整个模具的结构设计完全围绕砂型铸造的手工造型作业流程优化，没有多余的复杂结构，造型工人操作时不需要额外的辅助工装就能完成填砂、紧实、起模的全流程，能够适配中小批量的Y型过滤器铸件生产需求，铸件成型后的流道内壁光滑度满足流体输送的阻力要求，端部法兰的安装尺寸与通用管路法兰标准匹配，不需要额外修配就能直接完成管路装配。
