喷气发动机后旋翼轮盘结构设计

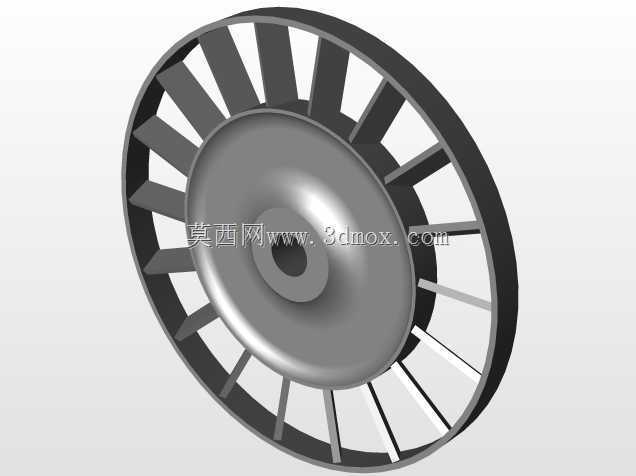

　　在航空动力装置的装配体系中，这类带径向直叶片的轮盘构件属于压气机段的核心导流做功部件，日常多布置在发动机冷端段的末级位置，承担着将前级导叶流出的轴向气流进一步整流增压，同时匹配后段燃烧室进气角度的核心作用。从实际工况适配来看，该构件需要长期承受600摄氏度以内的持续气流冲刷，以及高转速下的离心载荷，因此设计阶段首先要平衡叶片数量与轮盘整体刚度的匹配关系——图中可见的径向直叶片沿轮缘均匀排布，叶片采用等厚度矩形截面设计，没有采用复杂的扭叶构型，本质是适配该级气流轴向流速稳定、压比要求适中的工况，既可以降低加工阶段的铣削难度，也能减少叶根位置的应力集中风险。

　　从结构细节来看，中心位置的带沉孔轮毂是整个构件的安装基准，沉孔的深度与直径需要匹配传动轴的轴肩定位尺寸，安装时通过孔位与传动轴的过盈配合传递扭矩，轮毂外侧的锥形过渡段是设计时的重点校核区域，高转速下该位置会同时承受叶片传递的离心拉力与自身旋转产生的周向应力，因此过渡圆角的取值不能过小，否则会在台架耐久测试中出现疲劳裂纹。轮缘位置的环形箍圈将所有叶片的外端连接为整体，这个结构并非多余设计：一方面可以约束叶片在高速旋转时的外端径向形变，避免叶片因振动出现摆振失稳，另一方面可以减少叶尖位置的气流泄漏，提升该级的增压效率，实际建模时需要注意箍圈与叶片外端的连接位置要做圆角过渡，避免焊接或整体铸造时出现应力断层。

　　在实际装配场景中，该构件的安装边界需要严格匹配前后级的轴向间隙：前端与前级静子叶片的轴向距离要控制在3-5mm，既不能过近导致动静件碰磨，也不能过远造成气流在级间出现紊流损失；后端与燃烧室进气口的同轴度公差需要控制在0.02mm以内，否则会导致进气偏流，引发燃烧室局部过热的问题。从建模逻辑来看，这类构件不需要做过度的曲面优化，核心是保证所有叶片的分度精度——32片叶片沿360度圆周均匀分布，单个叶片的角度公差不能超过0.1度，否则会导致整个轮盘的动平衡量超标，实际装机后出现整机振动超标的问题。另外在设计阶段需要提前预留动平衡去重区域，一般会在轮毂的端面预留1-2mm的加工余量，待轮盘做动平衡测试时，根据不平衡量的位置铣削对应位置的余量，保证构件在额定转速下的振动值符合航标要求。

　　从应用场景延伸来看，这类结构并非只用于航空喷气发动机，小型燃气轮机、车用涡轮增压器的压气机端也会采用类似的直叶后轮结构，只是根据不同的流量与压比要求调整叶片数量、轮盘直径与轮毂锥度。比如小型增压器用的同类构件直径一般在80-120mm，而航空发动机用的同类型构件直径可以达到400mm以上，但核心的设计逻辑是一致的：即通过径向直叶片完成气流的轴向导流与动能转换，通过中心轮毂实现扭矩传递，通过外缘箍圈提升整体结构刚度。在建模过程中，优先采用圆周阵列的方式生成叶片特征，阵列时要保证每个叶片的截面与轮毂、轮缘的连接关系完全一致，避免出现个别叶片的几何偏差导致整体质量分布不均；同时要注意叶片与轮毂、轮缘的相贯线位置做等半径圆角处理，圆角半径一般取叶片厚度的0.3-0.5倍，既可以降低应力集中系数，也不会过多影响叶片之间的气流通道面积。实际生产中这类构件多采用高温铝合金整体铸造成型，之后再对中心安装孔、轮毂端面做精加工，因此建模时需要区分铸造面与加工面的公差要求，安装孔的尺寸公差取H7级，其余非加工面的公差取IT12级即可满足使用要求。
