螺旋千斤顶主体右半剖视结构设计

项目分类:千斤顶 发布时间:2025-10-12 ID:1086493
  • 螺旋千斤顶主体右半剖视结构设计

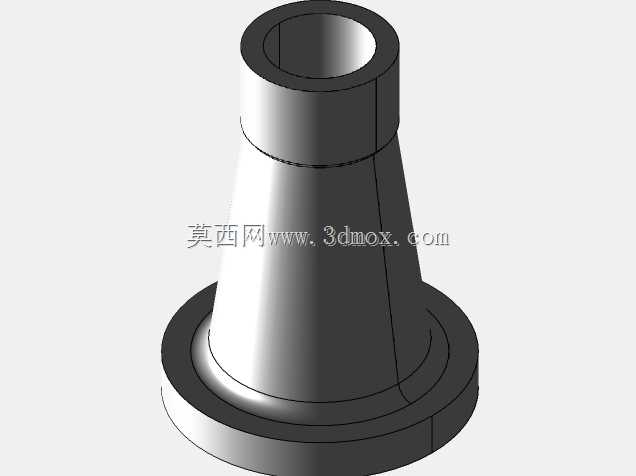

  在起重作业、设备检修、工装调平的现场场景里,螺旋千斤顶的主体结构是整套设备承载载荷、传递顶升力的核心构件,本次呈现的半剖结构模型,完整还原了主体件的内部型腔、壁厚分布与外部安装基准的对应关系,能为结构设计人员做受力校核、工艺拆解提供直观的三维参照。从实际使用场景来看,这类锥台结构的千斤顶主体,多用于中低行程、大承载的手动螺旋顶升场合,常见于机加工车间的工件装夹调平、重型设备安装时的标高微调、车辆维保过程中的底盘支撑,相比液压式千斤顶,螺旋结构的自锁特性让它在长时间持载场景下更具可靠性,不会因为密封件泄漏出现载荷回落的风险,而主体作为整套机构的外壳与承载基座,既要容纳内部的丝杆、螺母传动副,还要承受顶升过程中来自顶部托杯的垂直载荷,同时要把载荷均匀传递到底部的支撑法兰面,避免局部应力集中导致的结构变形。

  从设计思路上看,这个主体采用上窄下宽的锥台外形,并非单纯为了外观规整,而是结合受力路径做的变截面设计:顶部的圆柱段是丝杆伸出的导向部位,内径与丝杆的导向套做间隙配合,长度方向预留了足够的导向行程,避免丝杆顶升过程中出现偏摆;锥台段的壁厚从上到下逐步增加,匹配顶升力传递过程中弯矩逐步增大的受力特点,相比等直径的圆筒结构,锥台造型在同等材料用量下能获得更高的结构刚度,同时减少了不必要的材料冗余,降低主体铸件的整体重量;底部的法兰盘是整个部件的安装基准,法兰端面的平面度、法兰与主体轴线的垂直度,直接决定了千斤顶安装后的支撑稳定性,法兰上预留的安装孔位可以配合地脚螺栓将主体固定在工装底座上,也可以在移动使用场景下搭配防滑支撑垫,增大与地面的接触面积,降低对地压强。

  从安装边界来看,主体顶部的内孔直径决定了可适配的丝杆最大外径,也就限定了整套千斤顶的额定承载范围,内部型腔的深度对应丝杆的最大缩回行程,设计时需要在腔体内预留足够的螺母安装位与润滑脂存储空间,避免丝杆运动到下止点时出现机械干涉;底部法兰的外径尺寸需要结合额定载荷下的地面承压能力计算,确保在最不利的偏载工况下,法兰边缘不会出现压溃变形;主体外壁的锥度设计也兼顾了铸造工艺的脱模需求,拔模斜度与锥台外形自然融合,不需要额外添加工艺拔模角就能满足铸件生产的要求,减少了后续机加工的余量。做这类承载类部件的三维建模时,半剖的展示方式能让设计人员快速核对内部型腔与外部结构的同轴度,检查壁厚是否均匀,避免出现局部壁厚过薄导致的强度不足,或是壁厚突变带来的铸造应力集中问题;在实际的结构优化过程中,还可以基于这个三维模型做有限元受力分析,模拟1.25倍额定载荷下的应力分布,针对应力集中的圆角部位做圆弧过渡优化,针对应力富余的部位做壁厚减薄,在保证结构安全系数的前提下控制零件重量。

  很多刚接触起重部件设计的人员容易忽略主体与传动螺母的配合部位设计,实际上主体内部用于固定传动螺母的台阶面,是整个顶升力传递的核心受力面,这个台阶面的平面度、与主体轴线的垂直度,直接决定了丝杆传动的顺畅度与螺母的使用寿命,建模时需要明确标注这个配合面的形位公差,同时在台阶根部设计足够大的卸荷槽,避免机加工时出现刀具让刀导致的配合面不平整,也能减少热处理过程中的应力集中。另外,主体顶部的端口部位需要设计防尘圈的安装槽,避免车间环境里的铁屑、灰尘进入内部型腔,磨损丝杆与螺母的配合螺纹,延长整套机构的维护周期;底部法兰的下端面可以设计浅槽用于嵌入橡胶防滑垫,在没有固定安装的移动使用场景下,能增大摩擦力,避免顶升过程中出现主体滑移的安全隐患。
