剪式汽车千斤顶螺旋顶升结构设计

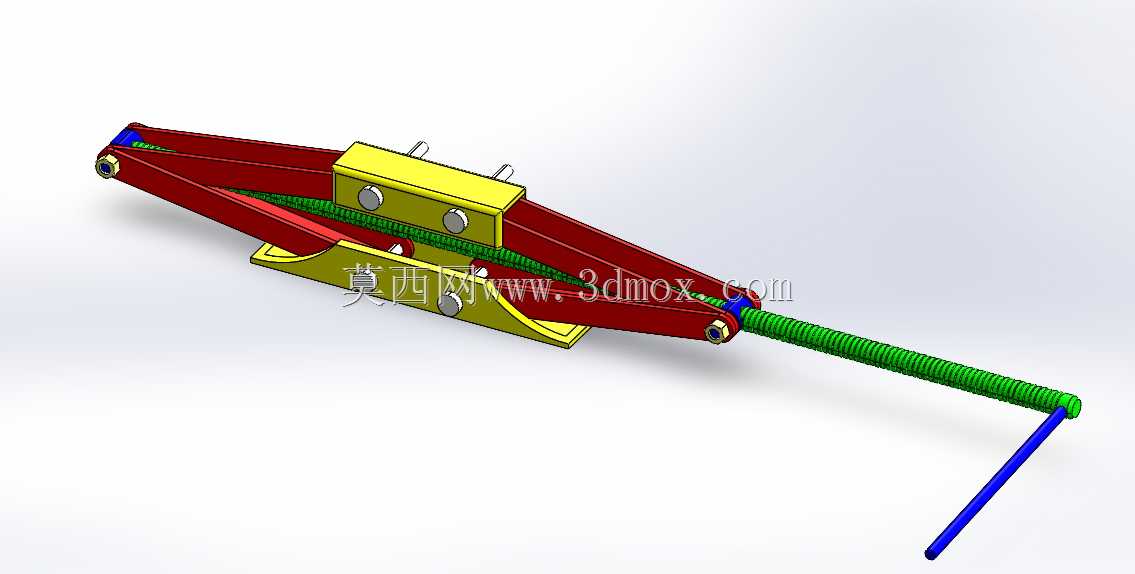

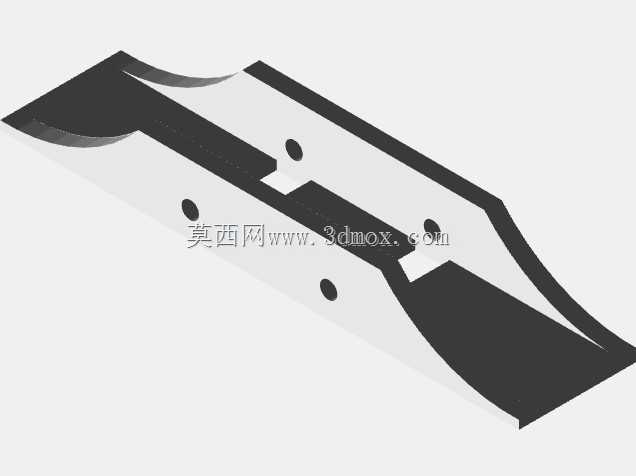

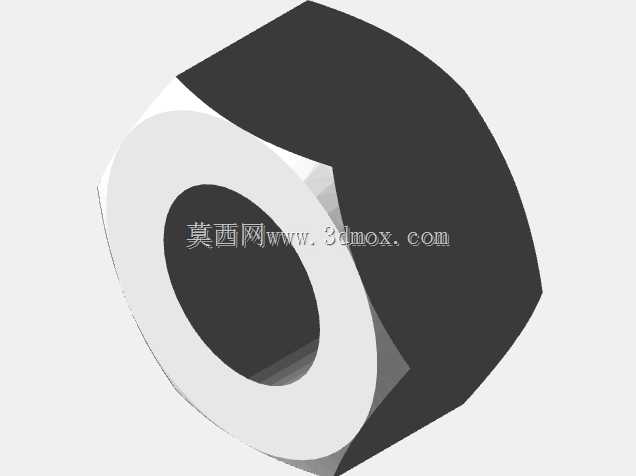

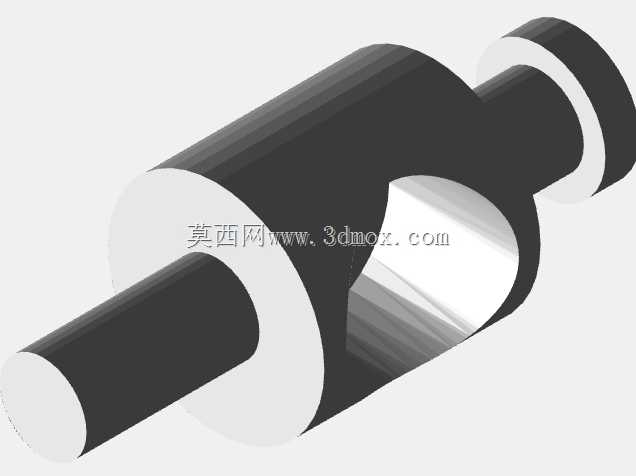

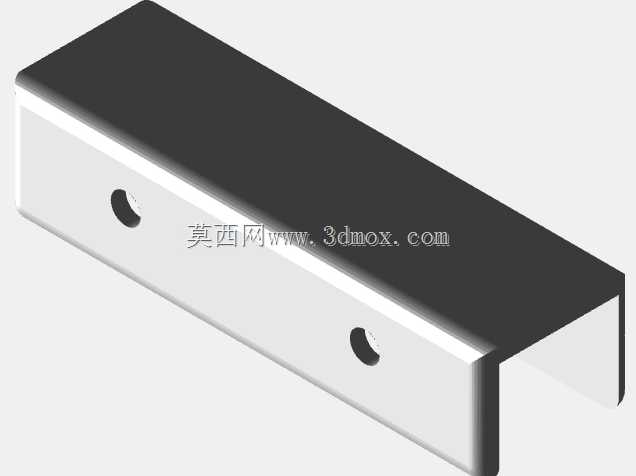

　　日常汽修场景里，车载剪式千斤顶是更换备胎、底盘检修时最常用的便携顶升工具，这款螺旋驱动的剪式千斤顶结构，完全适配家用轿车、小型SUV的车载应急使用需求，整体结构没有复杂的液压元件，纯机械传动的形式能避免低温、长期存放导致的密封失效问题，可靠性远高于同吨位的简易液压款。从结构设计逻辑来看，整个顶升组件采用对称剪臂布局，上下两组支撑臂通过中部销轴铰接，一端通过固定销轴连接上下支撑座，另一端配合带传动螺纹的螺杆组件，转动摇臂驱动螺杆旋转时，两个铰接螺母座沿螺杆轴向相向移动，带动剪臂夹角变化实现支撑高度的升降，这种传动形式具备反向自锁特性，顶升到位后不会因为负载出现自行回落，作业时的安全冗余足够覆盖1.5吨以内的小型车辆单侧顶升需求。设计过程中首先要确认安装边界，收拢状态下整体高度控制在100mm以内，能够顺利塞入大部分家用轿车的底盘边梁下方，不需要额外垫高就能对准底盘的顶升支撑点，完全伸出时最大顶升高度可以达到380mm，足够将车轮抬离地面100mm以上，满足换胎时的操作空间要求。支撑座的接触面做了防滑齿结构，上支撑座对准车辆底盘的加强筋位置时，不会因为车辆轻微晃动出现滑脱，下支撑座的加宽底座能在平整的沥青、水泥路面分散压强，避免软质路面下陷导致的倾斜风险。

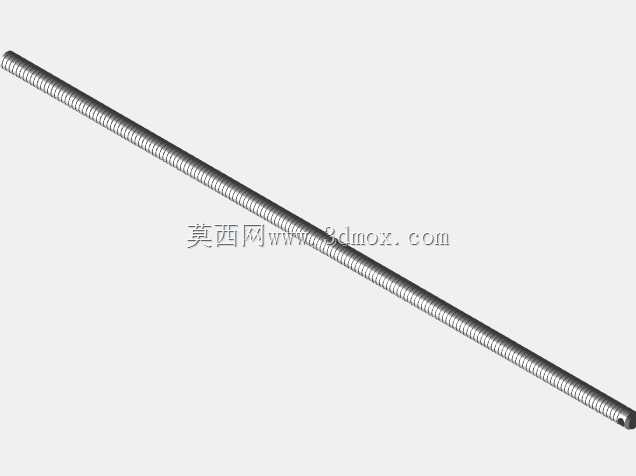

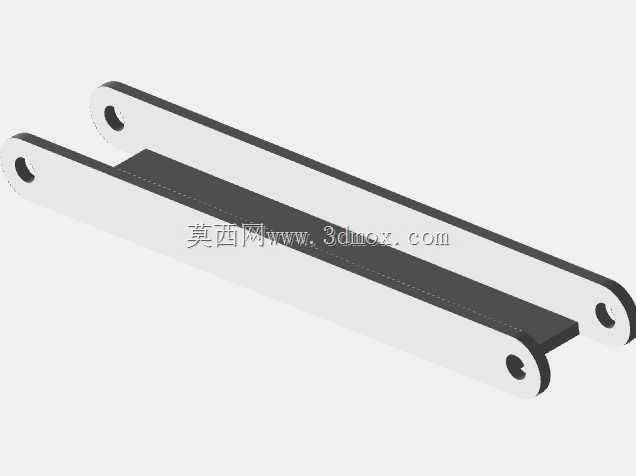

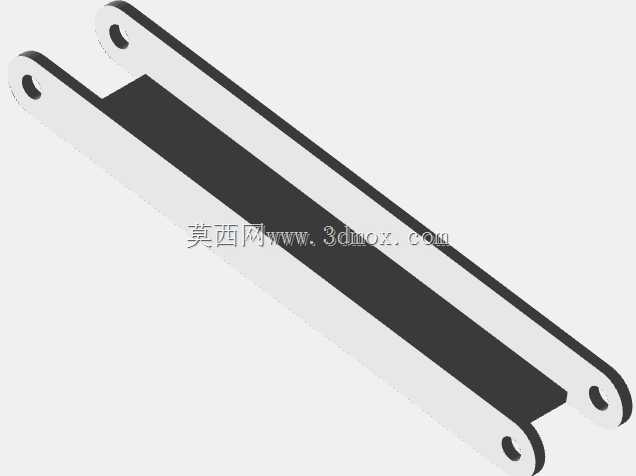

　　螺杆部分采用梯形传动螺纹，相比普通三角螺纹，传动效率适中且自锁性能更稳定，螺杆端部的摇臂连接位做了防脱结构，配套的Z型摇臂转动时不需要太大的操作空间，在车辆旁边的狭窄空间里就能完成操作，不会因为摇臂回转半径过大蹭到车身或者地面。剪臂部分采用冲压成型的钢板结构，两组臂板之间通过衬套连接铰接点，长期反复伸缩也不会出现铰接点松旷，臂板的截面做了弯折加强处理，在额定负载下的形变量控制在0.5mm以内，不会因为臂板变形导致顶升过程中出现卡滞。整个组件的所有运动副都预留了润滑脂加注间隙，日常维护只需要定期在铰接点、螺纹位置涂抹少量润滑脂，就能保证操作时的顺畅度，不会出现长时间存放后锈死无法转动的问题。

　　和常见的齿条式、液压式车载千斤顶相比，这种剪式螺旋结构的收拢体积更小，整体重量控制在3kg以内，放在车辆后备箱的备胎槽里不会占用过多储物空间，也不会因为车辆行驶颠簸出现内部元件损坏。在实际使用场景中，除了车载应急换胎之外，这种结构也可以用于小型设备安装时的高度微调、轻型构件的临时支撑，对称的受力结构让顶升过程中支撑力始终保持垂直方向，不会出现偏载导致的侧翻风险。设计建模时需要重点校核剪臂铰接点的剪切强度、螺杆的压杆稳定性，以及上下支撑座的接触压强，确保在额定负载下所有零件的应力都在材料屈服强度的安全区间内，同时要控制所有运动件的间隙，避免顶升过程中出现旷量导致的支撑晃动。

　　整个结构没有易损的密封件、弹簧类零件，正常使用情况下的使用寿命远高于车辆的使用周期，不需要频繁更换配件，对于普通车主来说几乎没有维护门槛，只需要在每次使用前检查铰接点、螺纹是否有变形损伤，就可以安全操作。摇臂的连接端采用通用的六角头配合结构，即使原配摇臂丢失，也可以用普通套筒、扳手配合转动螺杆，不会因为专用配件丢失导致工具无法使用。上下支撑座的铰接点做了角度补偿设计，在地面略有不平整的情况下，支撑座可以小角度转动贴合接触面，避免出现点接触导致的应力集中，进一步提升使用时的稳定性。
