Sintex高架水箱手动清洁装置结构设计

在民用供水储水设施运维领域，高位高架水箱的内壁清洁长期存在作业痛点：多数家庭及偏远农村区域的高架储水箱受安装位置限制，外接电源布设难度大，常规电动清洁设备无法进场作业，且人工探入清洁存在坠落、磕碰的安全隐患，储水内壁的水垢、生物膜沉积若得不到定期清理，会直接影响储水水质。这套手动驱动的水箱清洁装置，正是针对这类无供电、作业空间受限的场景开发的专用清洁结构。

整套装置的框架主体选用轻质UPVC管材加工成型，材料本身耐水锈蚀、自重较轻，单人即可完成设备的搬运与置入水箱的操作，无需额外吊装辅助。核心传动结构采用5厘米直径的滑轮配合柔性传动带实现动力传递，操作人员在水箱外部即可通过旋转驱动端，带动垂直布置的传动带运转，进而驱动与传动带连接的3D打印刷架做垂直方向的往复移动，刷架上的清洁刷头贴合水箱内壁，在移动过程中完成内壁污渍的刮擦与刷洗。

从作业覆盖范围来看，该装置的清洁作业高度可达120厘米，能够覆盖多数家用Sintex高架水箱的内壁有效高度区间，无需操作人员探身进入水箱内部，仅在水箱顶部预留的操作位即可完成全部清洁动作，从结构层面规避了受限空间作业的安全风险。设计过程中刻意摒弃了所有需要电力驱动的组件，整套机构的动力完全来自人力旋转输入，传动路径无复杂减速或电控结构，后期维护仅需检查传动带张紧度、更换磨损刷头即可，使用成本极低，适配供电不稳定、运维条件有限的乡村及城郊家庭场景。

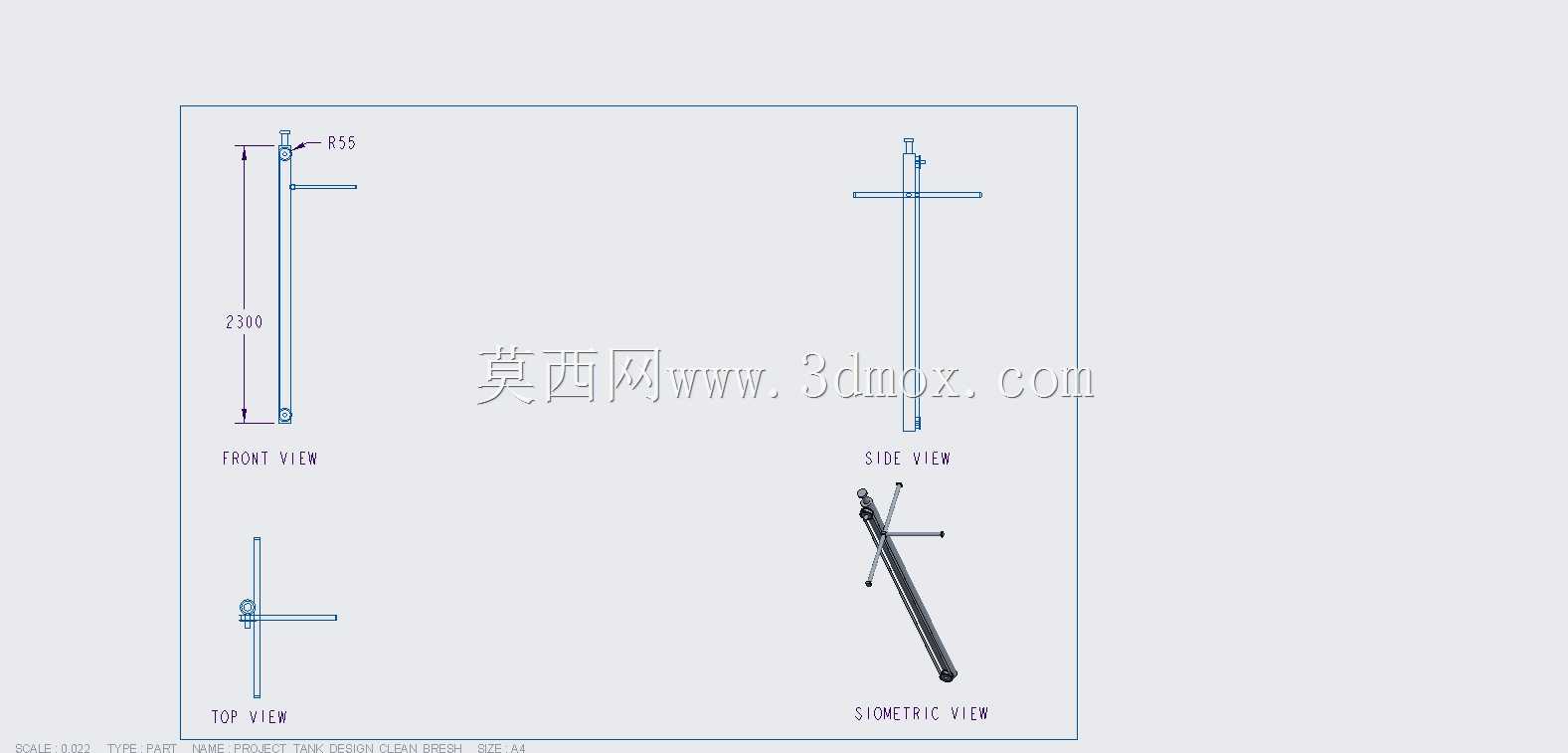

结构布局上，垂直布置的多根UPVC管作为主支撑立柱，既承担刷架移动的导轨功能，也作为传动组件的安装基体，十字交叉布置的水平伸展臂可根据水箱内径调整伸展长度，保证刷头能够贴合不同内径的圆形水箱内壁，伸展臂端部的限位结构可避免刷头过度挤压内壁造成刷丝过度磨损，也能防止运行过程中刷头卡滞。安装时仅需将装置整体垂直放置于水箱内部中心位置，调整水平臂伸展长度至刷头轻触内壁即可，无需在水箱壁面打孔固定，不会破坏水箱原有密封结构，作业完成后可直接取出装置收纳，不占用储水空间。

从建模细节来看，所有管材连接节点均采用标准UPVC管件插接结构，与民用给排水管材通用，零件损坏后可直接采购市售标准件替换，无需定制加工；滑轮组件采用内嵌式安装在立柱上下端，传动带张紧度可通过上端滑轮的安装槽位调整，长期使用出现传动带松弛时无需拆解整体结构即可完成张紧调节；刷架与传动带的连接采用快拆卡扣结构，更换不同粗糙度的刷头时，仅需按压卡扣即可取下刷架，适配水垢厚度不同的清洁场景。

这套结构的设计核心完全围绕低门槛、高适配性的民用清洁需求展开，没有冗余的功能结构，所有构件的选型都优先考虑易采购、易加工、易维护的特性，对于三维结构设计从业者而言，这类民用工具的设计逻辑区别于工业设备的高精度、高负载导向，更侧重使用场景的适配性与全生命周期的使用成本平衡，建模过程中需要重点关注运动部件的行程干涉校验：刷架上下移动的全行程内，需保证刷头与水平臂、立柱之间无运动卡滞，传动带运转过程中无偏移脱轮风险，水平臂伸展后的整体重心需与主立柱轴线重合，避免旋转操作时装置出现侧倾。
