往复式动力传动用十字头组件结构

十字头组件是往复式动力转换机构里的核心衔接构件，常见于柱塞泵、往复式压缩机、蒸汽机以及部分中低压阀门的执行端，作用是把曲轴连杆的摆动转化为柱塞或者阀杆的直线往复动作，同时承担侧向力的承载，避免活塞杆或者阀杆直接承受侧向弯矩，大幅延长动密封件和杆类零件的使用寿命。

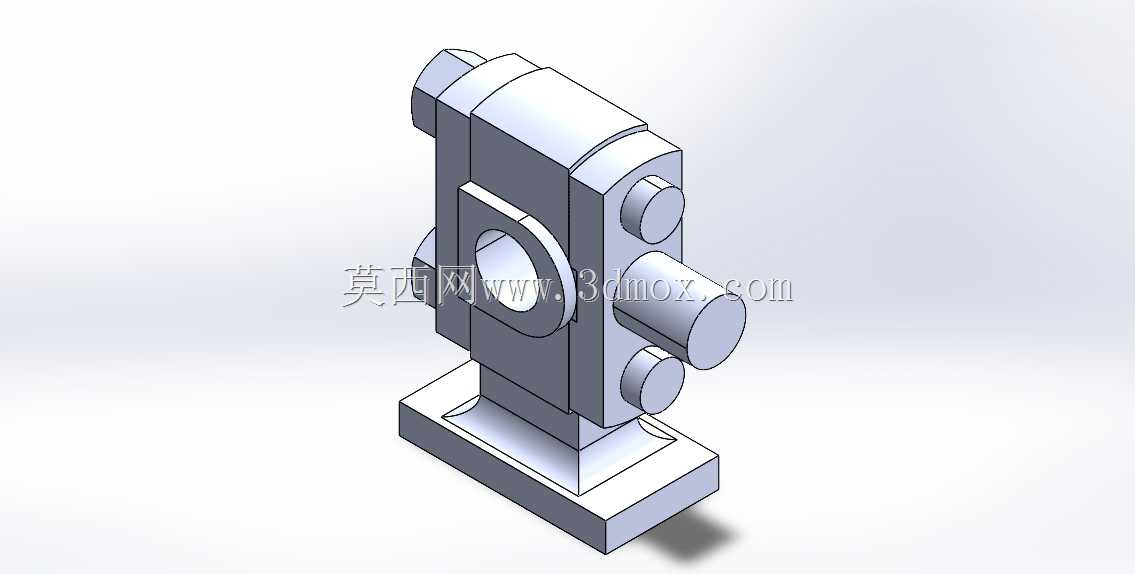

从实际应用场景来看，这类十字头组件多安装在设备的十字头滑道腔体内，底部的方形安装基座是和滑道配合的导向基准，基座的上下平面需要和滑道的导向面做间隙配合，间隙值通常控制在0.08-0.15mm之间，既要保证往复滑动时无卡滞，也要避免间隙过大带来的横向窜动，影响传动精度。基座上方的主体部分做了箱式减重结构，在保证整体刚性的前提下减少了往复运动的惯量，降低设备运行时的振动，这一点在高冲次的往复泵设计里尤为重要，过大的运动惯量会导致曲轴轴承的冲击载荷成倍提升。

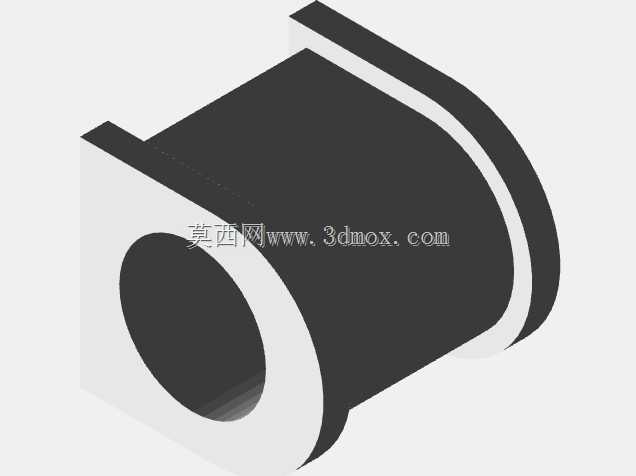

组件侧面的同轴圆柱凸台是连杆小端的连接位，设计时需要保证这个圆柱的轴线和底部导向面的平行度公差在0.02mm以内，同时和组件中心的活塞杆安装孔轴线保持空间垂直，垂直度公差不低于0.03mm，否则连杆摆动时会产生附加的侧向力，导致十字头在滑道内偏磨，严重时甚至会出现烧瓦或者活塞杆断裂的故障。中心位置的通孔是活塞杆或者阀杆的安装通道，孔内通常会设计定位台阶和锁紧螺纹孔，装配时可以保证杆类零件的轴向定位精度，避免往复运动时出现轴向窜动。

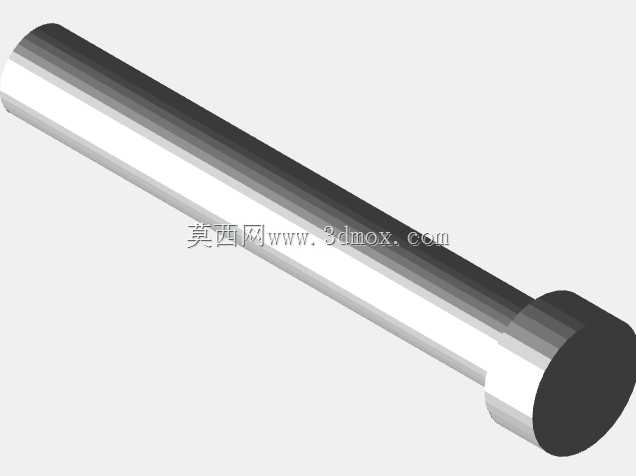

主体上的环形凸台结构是润滑油路的布置位置，实际运行时压力润滑油会从滑道的油孔进入这个环形区域，随着十字头的往复运动，润滑油会均匀涂布在导向面和连杆连接销的摩擦面上，形成稳定的油膜，降低摩擦副的磨损速率。组件上部的对称圆柱结构是十字头销的锁紧定位位，用来固定连接连杆的十字头销，防止销子在往复运动中出现转动或者轴向窜动，避免销子和连杆衬套出现异常磨损。

设计这类十字头组件时，首先要根据设备的最大输出推力确定主体的最小截面尺寸，保证在最大载荷下构件的变形量不超过0.01mm，避免因为变形导致导向间隙失效；其次要核算往复运动的惯量，根据设备的额定冲次调整主体的减重腔大小，在刚性和惯量之间找到平衡点；还要考虑安装维护的便捷性，底部导向基座的边角做了倒角处理，方便装配时顺利推入滑道，连接销的拆装位置预留了足够的操作空间，不需要拆解整个腔体就能完成销子的更换。

从安装边界来看，这类十字头组件的安装空间需要预留至少1.2倍组件总长度的轴向空间，满足往复行程的运动需求，侧向要预留连杆摆动的空间，避免连杆摆动时和腔体内壁发生干涉。组件的所有棱边都做了R2以上的圆角处理，一方面是消除加工应力集中，提升构件的疲劳强度，另一方面也避免装配时锋利的棱边刮伤滑道表面或者密封件。在实际选型替换时，除了匹配安装尺寸和连接孔位，还要确认组件的材质和表面处理工艺，导向面通常会做淬火处理，表面硬度达到HRC45-50，保证长期滑动的耐磨性能，主体部分采用高强度铸钢或者球墨铸铁制造，兼顾强度和减震性能，能够承受交变载荷的长期冲击。
