梁式发动机运动机构结构设计展示

　　在动力装备的结构研发环节，梁式发动机的运动机构是决定整机动力输出平顺性、能量转换效率的核心构件，这类机构常见于早期外燃动力设备、特种往复式动力装置以及部分教学演示用动力原理样机中，承担着将活塞端的直线往复动能转换为曲轴端旋转扭矩的关键作用，其运动轨迹的合理性直接决定了整机运行的振动幅度、摩擦损耗与服役寿命。从实际应用场景来看，这类梁式传动结构除了在经典复古动力设备上保留应用外，目前更多出现在高校机械原理教学的演示教具、特种低转速大扭矩动力装置的改型设计中，部分小型余热回收动力单元也会借鉴这类结构的长行程传动优势，适配低参数工质的做功需求。

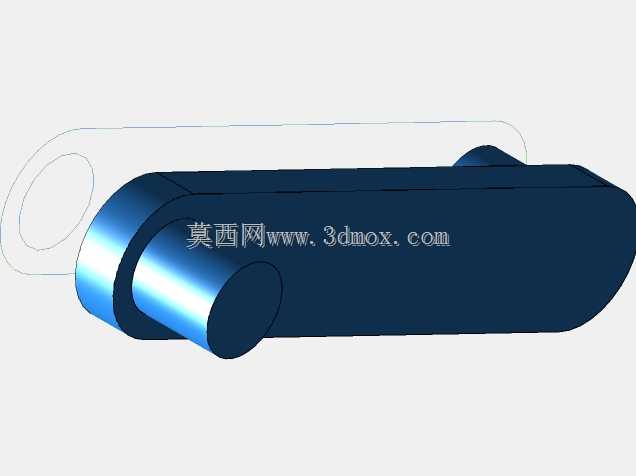

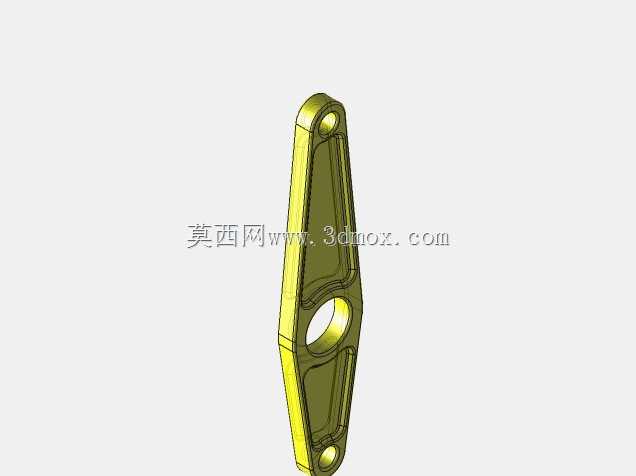

　　从功能特性上看，该构件作为梁式机构的核心摆臂部件，一端通过铰接孔与曲轴连杆组件配合，另一端承接动力输入侧的联动结构，在整机运行过程中做定角度的往复摆动，其曲面轮廓的设计需要严格匹配运动包络要求，避免摆动过程中与缸体、机架等周边固定构件发生运动干涉。设计这类构件时，首先要根据整机的额定输出扭矩、设计行程参数确定摆臂的有效力臂长度，力臂过长会导致构件摆动惯量过大，提升整机运行的振动水平，力臂过短则会放大连杆侧的受力载荷，加剧铰接位置的磨损。

　　构件的主体曲面采用变厚度的流线型轮廓，一方面是为了在满足结构强度的前提下尽可能降低构件自身重量，减小往复摆动过程中的惯性冲击，另一方面也是为了避让运动过程中周边连杆、配重块的运动轨迹，在有限的机架安装空间内最大化压缩整机的横向尺寸。铰接孔的位置精度是整个构件设计的核心管控点，孔位的同轴度、孔中心到摆臂工作面的距离公差直接决定了整个机构的运动死点位置、行程误差，设计时需要在铰接孔位置预留足够的衬套安装空间，适配不同材质的耐磨衬套选型，降低长期运行后的铰接间隙。

　　从安装边界来看，该构件的安装空间需要匹配摆臂的最大摆动角度，在摆臂的两个极限摆动位置预留至少3mm的安全间隙，避免加工装配误差导致的运动卡滞；构件与曲轴侧连杆的连接端需要设计限位结构，防止连杆工作过程中发生轴向窜动，与摆臂侧面产生异常摩擦。整个构件的壁厚分布遵循受力路径优化原则，铰接孔周边、力臂传递的主受力路径上做局部加厚处理，非受力区域做减薄挖空设计，在保证构件整体刚性满足额定载荷下形变要求的同时，尽可能降低构件的整体质量，减小运动过程中的惯性力对整机平衡性能的影响。在做运动仿真验证时，需要重点核验构件在全行程摆动过程中的加速度变化曲线，避免加速度突变带来的冲击载荷，同时要匹配曲轴端的配重块设计，将整个运动机构的一阶往复惯性力平衡到设计允许范围内，降低整机运行时的振动噪声水平。这类梁式机构相比传统的直连曲柄连杆结构，拥有更长的做功行程，能够适配低压力、大流量的工质做功场景，在余热利用、小型生物质动力装备领域有着独特的应用优势，其结构设计的合理性直接决定了整套动力装置的运行可靠性与能量转换效率。
