离心式三元流叶轮精密结构造型

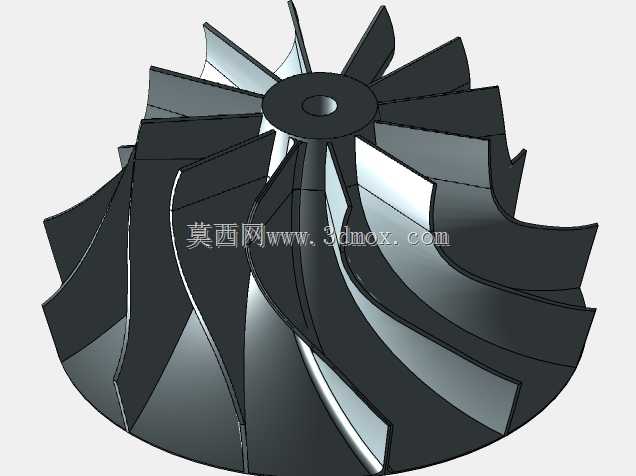

　　该叶轮造型面向离心式流体做功设备的核心转子部件展开，整体采用后弯式三元扭曲叶片布局，轮盘中心设置贯通安装孔，可与转轴轴端形成定心配合，孔周预留环形压紧端面，用于锁紧螺母或轴端压盖贴合，传递旋转扭矩。叶片沿轮盘周向均匀排布，叶型从轮盖侧到轮盘侧采用空间扭曲过渡，进口段叶片前缘顺应来流方向做掠形修型，降低气流或液流进入叶道时的冲角损失，出口段叶片尾缘沿径向延伸至轮盘外圆，将流体动能沿叶道逐步转化为压力能。

　　从实际工况适配角度，这类叶轮常见于中小型离心压缩机、涡轮增压器、高速离心泵以及工业通风增压设备中，工作时随主轴高速旋转，通过叶片对介质持续做功，提升入口侧流体的压力与流速，为管路系统、燃烧供气回路或者工艺流程提供稳定的输送动力。设计过程中叶型的扭曲规律并非单纯曲面造型，需要结合子午流道的收敛趋势同步调整：轮盘侧流道宽度从入口到出口逐步收窄，控制介质在叶道内的流速梯度，避免局部低速区引发流动分离；叶片压力面与吸力面的曲率连续过渡，吸力面中后段控制扩散速率，防止边界层增厚造成涡流损失。

　　结构细节上，叶片与轮盘采用一体化融合过渡，根部设置圆角衔接，消除直角应力集中，高速旋转时叶片自身的离心拉应力可通过圆角平缓传递至轮盘基体，大幅降低交变载荷下的疲劳开裂风险。轮盘外圆与叶片尾缘齐平，端面预留加工余量基准，后续动平衡工序可直接在外圆和端面去重校正。中心安装孔的孔径与配合轴径采用过渡配合设计，孔口两端做倒角处理，既方便装配时导向导入，也避免锐边划伤轴颈配合面。

　　建模阶段优先搭建子午面轮廓骨架，先确定轮盘的轴向厚度、入口轮毂直径、叶轮外圆直径以及叶道进出口宽度，再沿周向阵列叶片截面线，通过多截面曲面拟合出完整三元叶型，最后将叶片曲面与轮盘实体进行布尔合并，所有衔接位置做相切约束，保证曲面光顺度满足后续数控加工或者铸造模具分型的要求。外形边界方面，叶轮轴向总厚度控制在轮盘直径的三分之一以内，入口侧叶片前缘向内收敛，不会超出主机蜗壳的内部安装腔，外圆与蜗壳内壁之间保留均匀的径向间隙，既避免旋转剐蹭，也能减少级间泄漏。安装时仅需将中心孔对准主轴轴肩定位，端面压盖压紧后即可完成转子装配，整体结构紧凑，动平衡性能好，适配高转速连续运行的流体输送场景。
