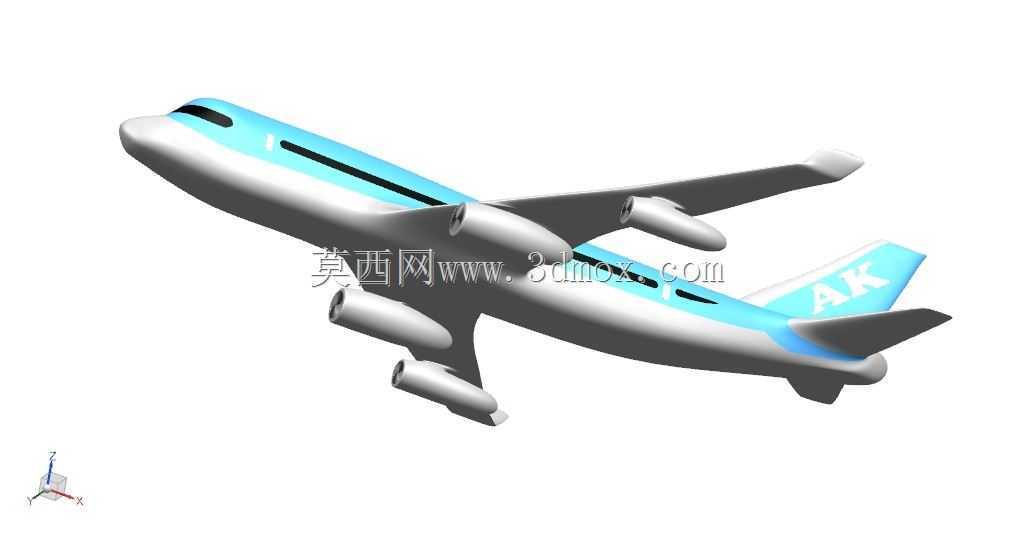

波音747宽体民用客机曲面造型设计

　　本次呈现的宽体民用客机曲面造型，完全参照干线民航主力机型的真实气动布局搭建，核心围绕跨洋干线客运场景的实际使用需求展开结构还原。从实际民航运营场景来看，该类机型主要承担国际长航线、高客流量干线的旅客运输任务，机身主体采用宽体截面设计，可容纳双通道客舱布局，下层货舱可同步装载集装箱式行李与航空货运物资，单架次可承载三百至五百余名旅客，是民航业跨洋航线的主力运营机型。

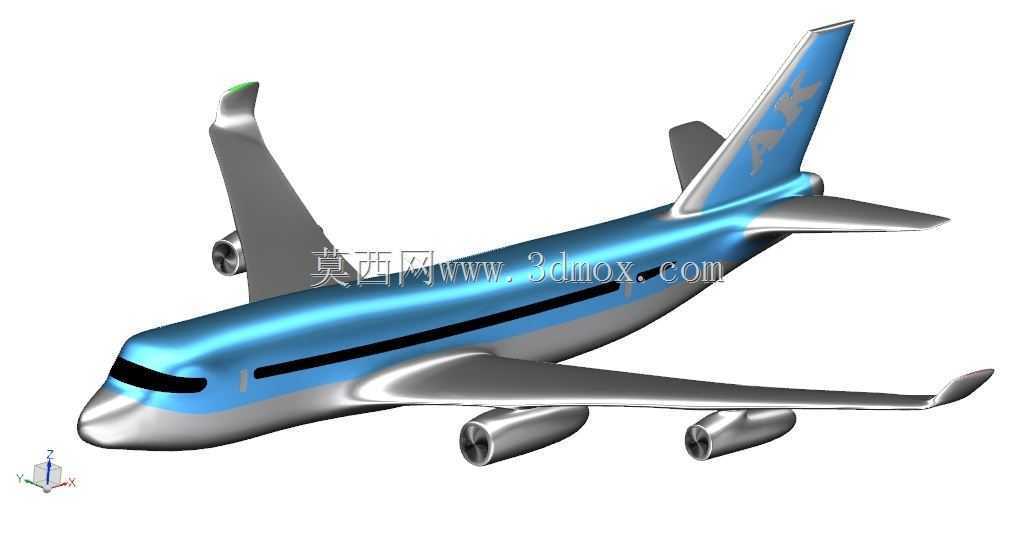

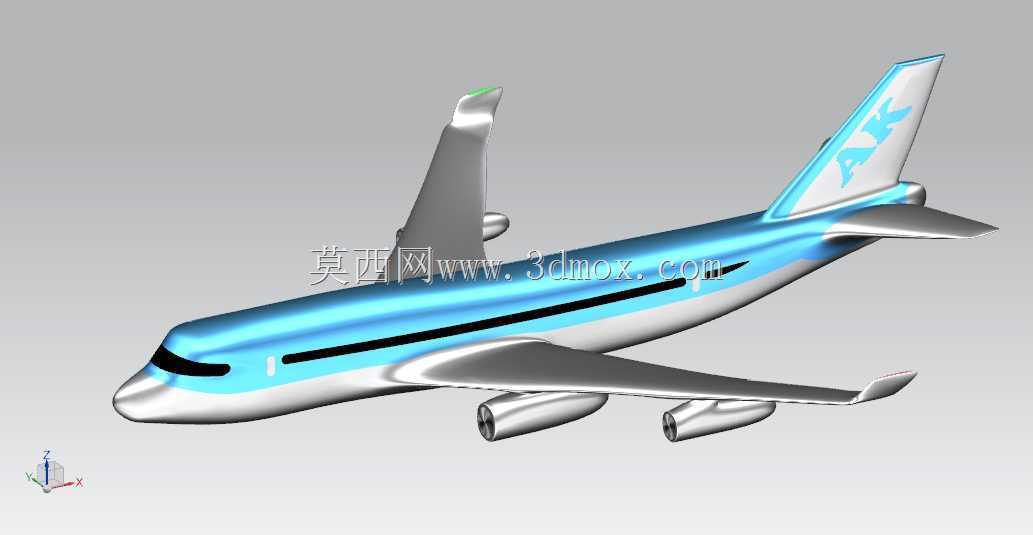

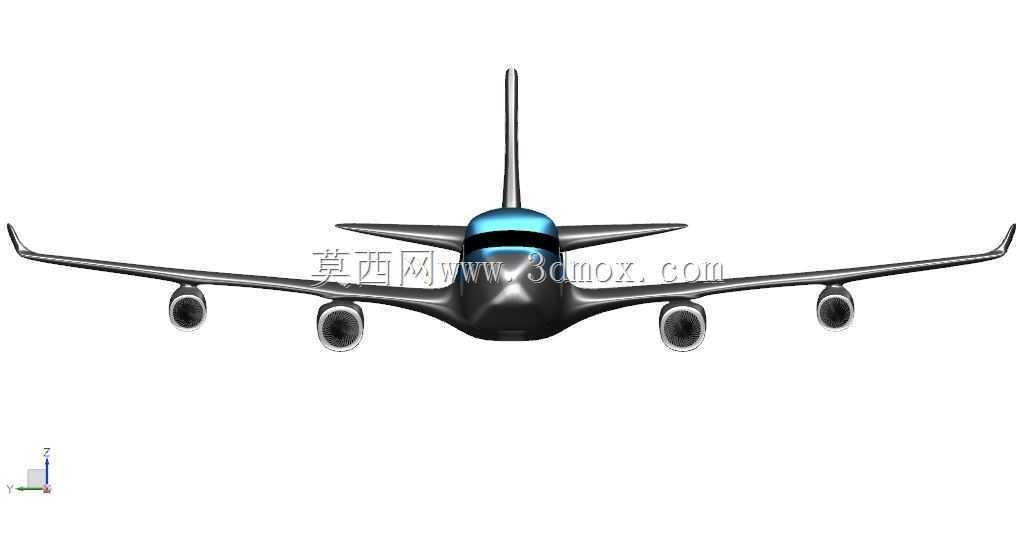

　　在功能特性还原上，模型完整复现了该机型的标志性气动特征：带翼尖小翼的后掠式下单翼布局，四台翼下吊装的大涵道比涡轮风扇发动机，机身后部的水平尾翼与单垂尾结构，以及机头部位的多段式风挡轮廓。翼尖小翼的曲面弧度完全按照真实机型的减阻设计逻辑搭建，可有效降低翼尖涡流带来的诱导阻力，匹配长航程飞行的燃油经济性需求；机翼后缘预留了襟翼、缝翼的结构分界位置，还原了起降阶段增升装置的安装边界，机身侧面的客舱舷窗采用等距排布设计，完全匹配真实机型的舷窗间距与排布规律。

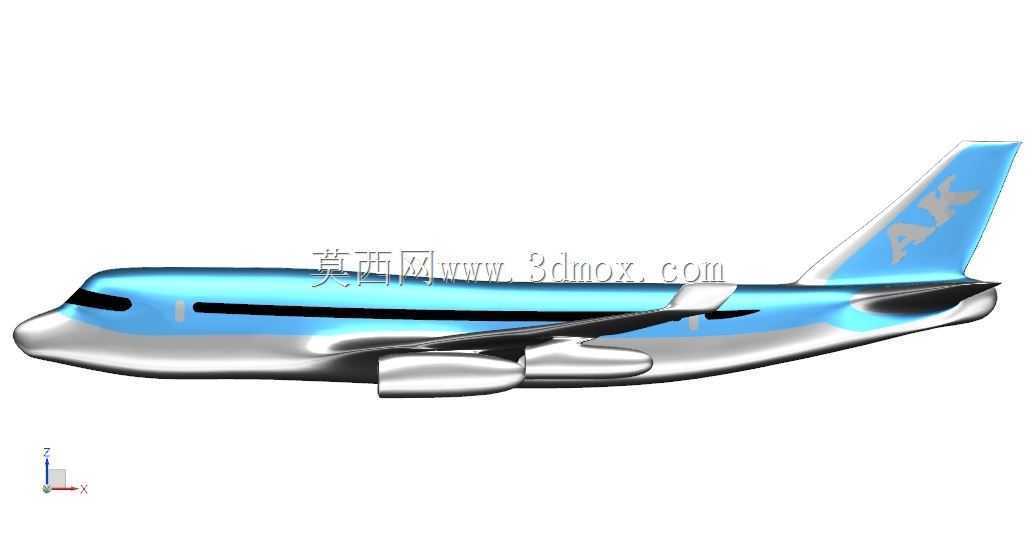

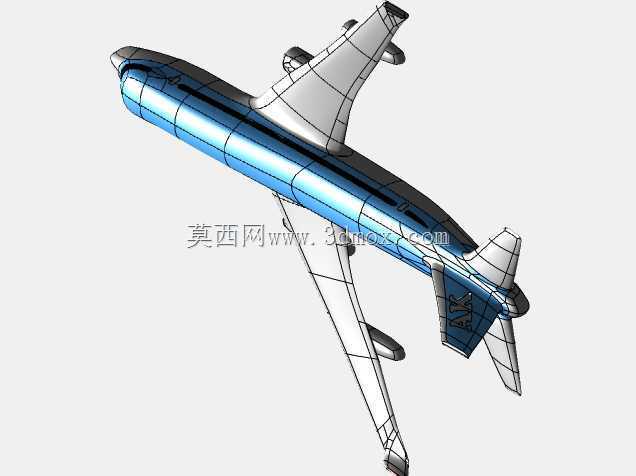

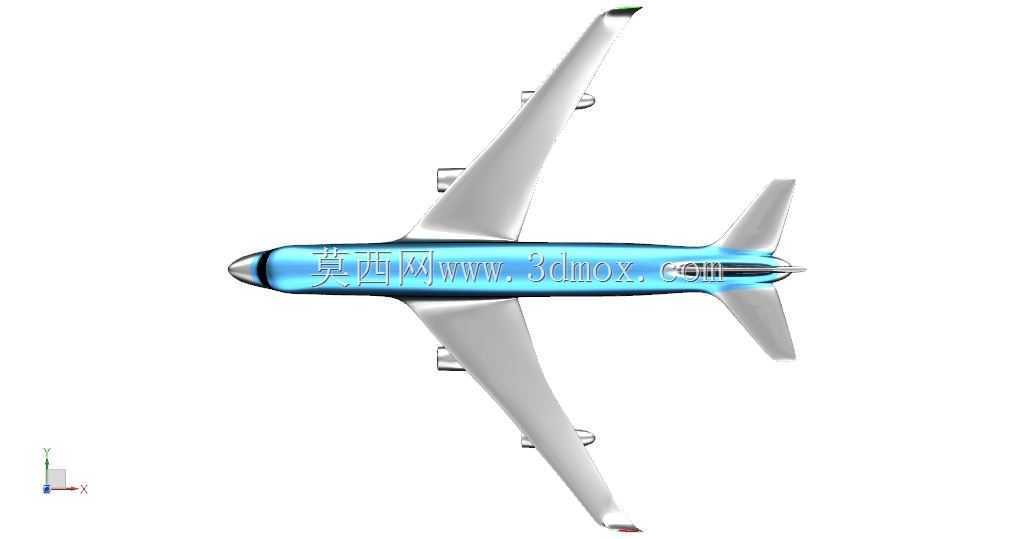

　　设计思路上全程采用高级曲面建模逻辑推进，首先通过机身纵向的多组截面轮廓线搭建主体曲面框架，从机头雷达罩的圆弧曲面开始，逐步过渡到机身等直段的圆柱截面，再收窄至机尾的锥状曲面，全程保证曲面G2连续，避免出现曲面褶皱、曲率突变的问题。机翼部分先构建翼根与机身的融合过渡曲面，再沿翼展方向逐步调整翼型厚度与后掠角度，翼尖小翼的上反角度完全匹配真实机型的气动参数，保证曲面过渡顺滑。发动机短舱采用流线型回转曲面设计，挂架与机翼下表面的连接位置做了相切过渡处理，还原真实机型的气动减阻设计细节；尾翼部分的垂尾后掠角度、水平尾翼的安装位置都严格参照真实机型的布局比例，垂尾表面的标识区域也预留了平整的曲面边界。

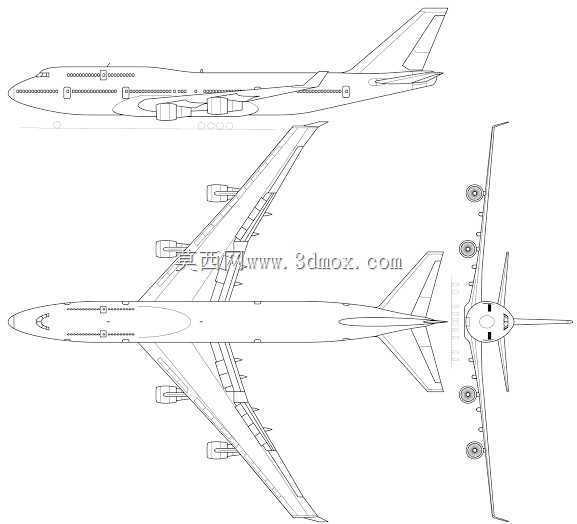

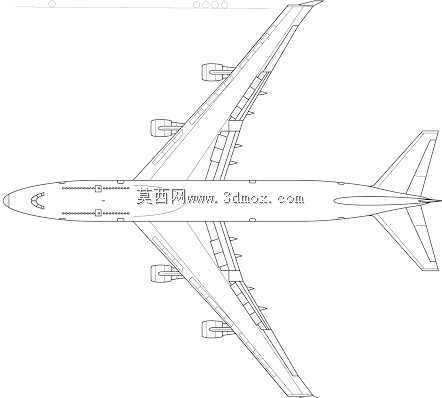

　　从安装边界与尺寸比例来看，模型严格按照真实机型的尺寸等比例缩放搭建，机身长度与翼展的比例控制在1.15:1左右，机身直径与单台发动机短舱直径的比例约为4.5:1，机翼前缘后掠角保持在37.5度左右，完全匹配真实机型的气动布局参数。机身下部的起落架舱位置预留了对应的凹陷曲面边界，机头下方的雷达罩曲面与机身主体做了顺滑衔接，客舱门、应急出口的位置都在曲面表面预留了对应的轮廓分界，可直接用于后续的细节结构深化。整个建模过程全程规避了生硬的实体拼接，所有外露部件的连接位置都采用曲面融合处理，既保证了外形的视觉还原度，也可作为民航装备展示、气动仿真前置建模、航空科普教具开发的基础模型使用，对于曲面建模从业者掌握大尺寸流线型装备的建模逻辑也有较高的参考价值。
