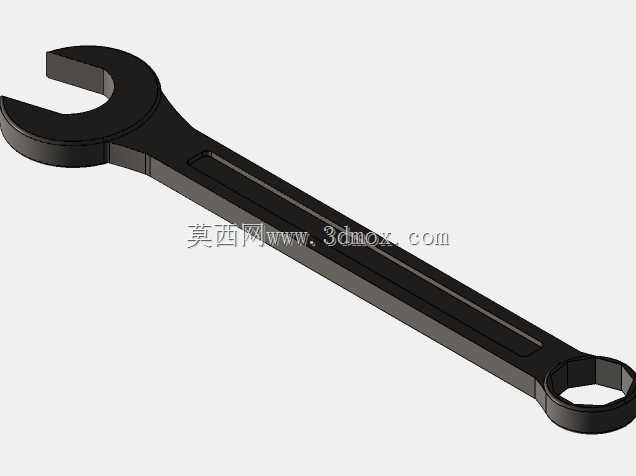

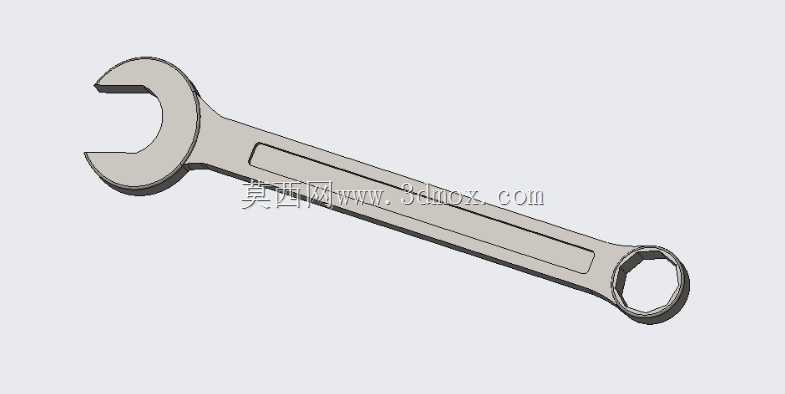

开口梅花两用组合扳手结构设计

在设备运维、机械装配、五金维修等各类作业场景中，紧固件的拆装是出现频率最高的操作环节，而组合扳手作为兼顾开口扳手与梅花扳手优势的手动工具，是一线作业人员工具箱中必备的基础器具。这款两用组合扳手的一端为标准开口扳头，适配快速旋拧、空间受限无法整圈转动的作业场景，开口处的15°偏转角度设计，让作业时扳手可以在紧固件周围以小角度反复切换位置，不需要完全脱离螺栓螺母就能完成连续旋拧，大幅提升狭窄空间内的作业效率；另一端为梅花环形扳头，封闭的十二角内圈结构可以完整包覆紧固件的六个受力面，施力时受力均匀分散，不会因为单点受力过大造成螺栓螺母棱角磨损打滑，适合大扭矩的最终紧固或者锈蚀紧固件的拆卸作业，能有效降低紧固件报废概率。

从结构设计逻辑来看，这款扳手的杆身采用了中间加强筋的扁平化设计，既保证了整体的抗扭强度，又控制了整体重量，长时间握持作业不容易产生手部疲劳。扳头与杆身的过渡区域做了平滑的圆弧过渡处理，没有应力集中的直角结构，在承受大扭矩载荷时不会因为应力集中出现断裂风险，符合手动工具的强度设计规范。开口端的两个夹持面做了精密的尺寸公差控制，与对应规格的标准六角紧固件配合间隙控制在合理范围内，既不会因为间隙过大出现打滑，也不会因为间隙过小导致无法顺利卡入紧固件；梅花端的内圈齿形经过优化，每个齿的受力角度都经过计算，确保施力时每个接触面都能均匀承载，不会出现个别齿受力过载崩损的情况。

从实际使用的边界条件来看，这款扳手的整体长度经过人体工程学优化，既保证了足够的力臂长度，让作业人员施加较小的握力就能获得足够的拧紧扭矩，又不会因为长度过大导致在狭小空间内无法摆动。杆身的厚度控制适配大部分设备的装配间隙，在设备内部的紧凑空间中作业时，不会因为杆身过厚被周边零部件干涉。扳头的外径尺寸也做了针对性优化，梅花端的外径尽可能缩小，能够深入沉孔、凹槽等位置对内部的紧固件进行操作，解决了普通单头梅花扳手因为头部过大无法深入受限空间的问题。开口端的开口深度也经过合理设计，既可以适配常规厚度的六角螺母，也能对较长的螺栓端头进行操作，不会因为开口过浅导致夹持不稳。

在不同的作业场景下，这款组合扳手可以灵活切换两端使用：在紧固件初拧阶段，使用开口端可以快速套入紧固件，快速转动完成大部分行程的旋拧；在最终紧固需要控制扭矩或者拆卸锈蚀紧固件时，切换到梅花端，依靠环形包覆的稳定夹持，施加更大的扭矩也不会打滑，不需要频繁更换工具，减少了工具切换的时间成本。扳手整体的表面处理采用了哑光镀铬工艺，既具备良好的防锈能力，适合在潮湿、多油污的车间环境中长期使用，又不会因为表面反光影响作业时的视线，握持区域的杆身侧面做了细微的防滑纹理，手上沾有油污时也能稳定握持，不会出现滑脱的情况。

从设计建模的细节来看，扳头与杆身的衔接处做了渐变的截面过渡，从扳头的较厚截面平滑过渡到杆身的标准厚度，既保证了扳头根部的强度，又不会出现突兀的棱角划伤手部。开口端的两个夹持面边缘做了微小的倒角处理，卡入紧固件时可以起到导向作用，即使视线不佳的位置也能顺利对准卡入，不会因为边缘尖锐刮伤紧固件表面的防锈层。梅花端的内圈每个齿的顶部都做了微小的圆角处理，减少与紧固件棱角的硬接触，降低长期使用后齿形磨损的速度，提升工具的使用寿命。杆身的整体轮廓做了圆角处理，没有尖锐的边角，握持时手感舒适，长时间作业不会磨手。
