Creo练习用阀块类机械连接支座结构

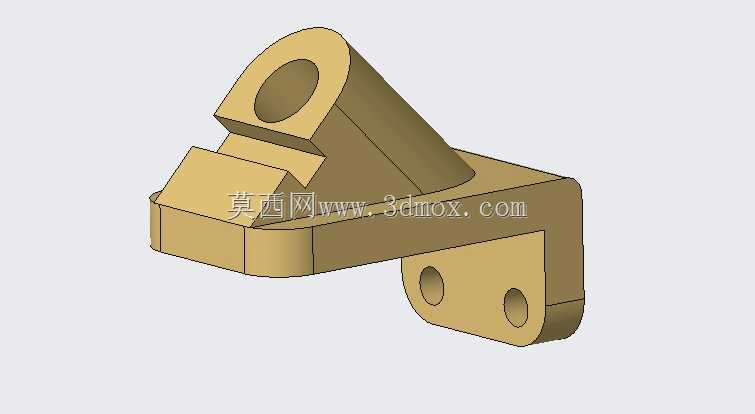

这类带斜向支撑耳与侧装板的阀块类连接支座，在工业管路系统、小型液压阀组集成安装场景中十分常见，主要承担阀件本体与安装基面的刚性连接、管路载荷分散传递的作用，避免阀件直接受管路振动、外力冲击出现密封失效或连接松动问题。从结构设计逻辑来看，顶部的斜向带孔耳座是核心的铰接承载位，孔位用于穿装铰接销轴或连接螺栓，斜向角度的设定完全匹配对应阀件的安装倾斜角度，保证阀件安装后操作手柄、管路接口的操作空间符合现场装配要求，不会与周边的管路、机架结构产生干涉。底部的L型安装基板是整个构件的承载基础，基板底面为精加工贴合面，安装时与阀组安装板或设备机架面完全贴合，保证连接刚性，避免长期受载后出现连接面间隙导致的松动。侧部伸出的带双孔安装耳，用于辅助固定旁侧的小型管路支架或传感器安装座，两个孔位的间距经过严格计算，既保证安装时的螺栓操作空间，也能让辅助构件的安装位置避开主阀件的操作区域。

设计这类构件时，首先要明确安装边界的约束条件：底部安装基板的长度、宽度尺寸需要匹配对应安装位的螺栓孔间距，基板厚度根据承载的阀件重量、管路振动幅值计算，保证受载后基板的最大变形量控制在0.05mm以内，避免影响阀件的密封性能。顶部斜向耳座的内孔直径与配套销轴采用间隙配合，配合公差选H8/f7，既保证铰接转动的灵活性，也不会因间隙过大产生晃动异响；耳座的外圆厚度根据销轴的剪切强度计算，保证耳座的挤压强度满足1.5倍额定载荷的安全系数要求。侧部安装耳的两个孔位中心与主基板的垂直距离、水平距离都有严格的尺寸公差，避免辅助构件安装后出现位置偏差，导致管路弯折或传感器检测位置失准。

从实际应用场景来看，这类构件多用于小型气动阀组、液压控制阀块的集成安装位，在自动化生产线的气路控制单元、小型液压站的阀组安装架上都能看到同类结构。构件的所有棱边都做了R1-R2的圆角过渡，一方面是避免加工、装配过程中锐边划伤操作人员，另一方面也能减少应力集中，提升构件在长期振动工况下的疲劳强度，避免棱角位置出现应力开裂。顶部耳座与主基板之间的斜向支撑筋是结构强度的关键，筋板的厚度根据耳座的最大受载力计算，从耳座根部一直延伸到主基板的中部位置，将耳座承受的径向载荷均匀分散到整个基板面上，避免耳座与基板连接位置出现应力集中导致的断裂。

建模过程中需要重点关注几个尺寸链的闭环：顶部耳座内孔中心到基板安装面的垂直尺寸，直接决定阀件安装后的高度位置，这个尺寸的公差需要控制在±0.1mm以内，保证阀件与对接管路的同轴度；侧部安装耳的两个孔位中心连线与基板侧边的平行度公差不大于0.08mm，避免辅助支架安装后出现歪斜；基板上的安装孔位采用沉孔设计，沉孔深度刚好容纳螺栓头部，保证螺栓安装后不会突出基板表面，影响基板与安装面的贴合度。这类构件的材质一般选用45号钢或铝合金，根据使用场景的载荷要求选择，重载工况下采用45号钢表面发黑处理，轻载且有轻量化要求的场景采用6061铝合金阳极氧化处理，两种材质的结构建模逻辑一致，仅需要根据材质强度调整对应壁厚、筋厚的参数即可。
