机械传动用三元链接铰接结构

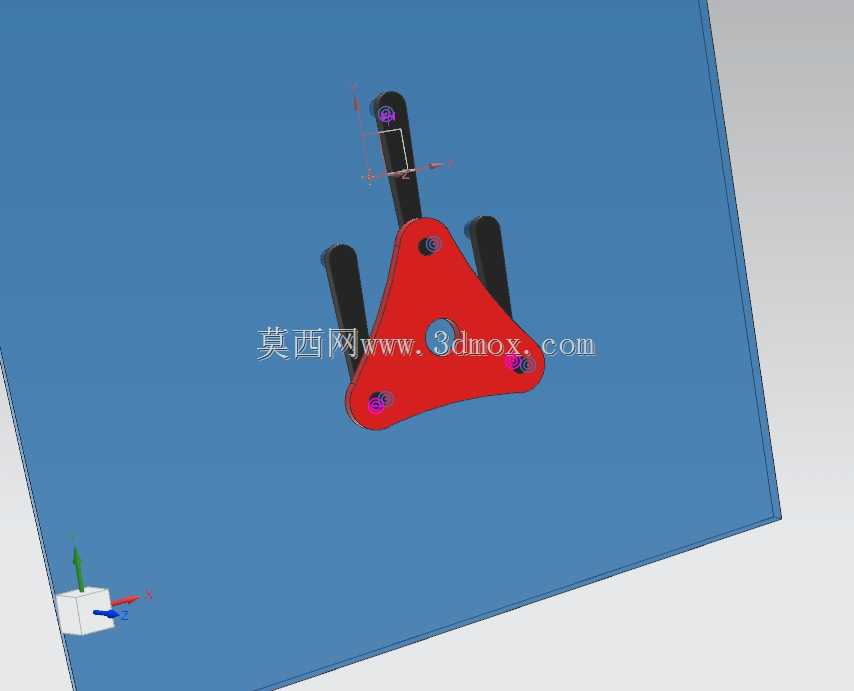

　　从结构功能来看，三元链接的主体承力板采用三角式布局，三个铰接点位分别对应三组链节的连接端，其中一个点位集成了销轴承载功能，另外两个点位通过独立销孔与外接链节配合，相当于把原本需要两个独立二元铰接才能实现的三链节联动，整合到一块整体冲压或铣削成型的连接板上，减少了节点处的零件数量，也降低了多销轴配合带来的累计公差。设计这类构件时，首先要核算三个铰接点的载荷方向与交变应力幅值，主体板的厚度需要根据最大剪切力确定，通常会在三个销孔位置做局部翻边或者镶套处理，避免链节反复转动时磨损板件本体；三个铰接点的中心距需要严格匹配对应链节的运动轨迹，避免机构运行时出现卡滞或者附加载荷，板件的边缘会做圆角过渡，减少应力集中的风险，同时避免装配时剐蹭相邻的链节部件。在各类链式传动、连杆联动机构的设计场景中，铰接节点的载荷分配合理性直接决定整套机构的运行寿命与传动精度，三元链接作为替代两组二元铰接的集成式连接构件，常被应用在需要单节点承载多向链节载荷的工位上。这类构件的核心作用是在同一铰接点完成三个独立链节的力传递，省去了额外布置销轴支座的空间，尤其适合在安装边界受限、节点布局紧凑的工装夹具、轻工输送线、小型联动执行机构中使用。

　　从安装边界来看，这类三元链接的安装平面需要与三个链节的摆动平面完全重合，板件背面通常贴合安装基准面布置，预留的销孔装配间隙控制在0.02mm到0.05mm之间，既保证销轴转动顺畅，又不会出现过大的旷量；构件整体突出安装面的高度不超过链节的最大厚度，避免在机构往复运动时与周边的护罩、机架部件发生干涉。实际应用中，这类三元链接常出现在多连杆同步夹紧机构、链式输送的变向节点、小型工装的联动锁止结构里，相比两组独立的二元铰接，集成式的三元链接减少了一个固定销轴的安装工位，在狭小的安装空间里能大幅降低机构的布局难度，同时整体式的承力板在承受交变载荷时，应力分布更均匀，不会出现两个独立铰接点因安装偏差导致的偏载磨损问题。

　　建模过程中需要重点关注三个销孔的位置度公差，以及承力板与安装面贴合的平面度要求，销孔的倒角尺寸需要匹配对应销轴的导入角，方便现场装配时快速对位；板件上的减重孔设计不能破坏主承力路径，通常会布置在三角结构的中心区域，在不降低结构强度的前提下减少构件自重，降低机构往复运动时的惯性冲击。在日常运维场景中，这类集成式铰接节点的润滑点只需要设置在中心承载销轴处，另外两个铰接点的润滑可以通过链节自身的润滑油道完成，相比两个独立二元铰接的三个润滑点，减少了日常维护的工作量，也降低了润滑油泄漏污染周边工件的概率。

　　针对不同的载荷工况，三元链接的主体材质可以选择冷轧钢板冲压成型，或者采用铝合金铣削加工用于轻载高速的场景，重载工况下则会选用45号钢调质处理后做表面发黑防锈，销孔位置镶嵌铜套提升耐磨性能。需要注意的是，这类构件的三个铰接点的角度设计需要匹配机构的运动行程，避免链节摆动到极限位置时与承力板发生碰撞，通常会在板件对应链节摆动的边缘做避让切口，给链节的摆动留出足够的安全间隙。
