星型端面结构可换芯空气过滤装置

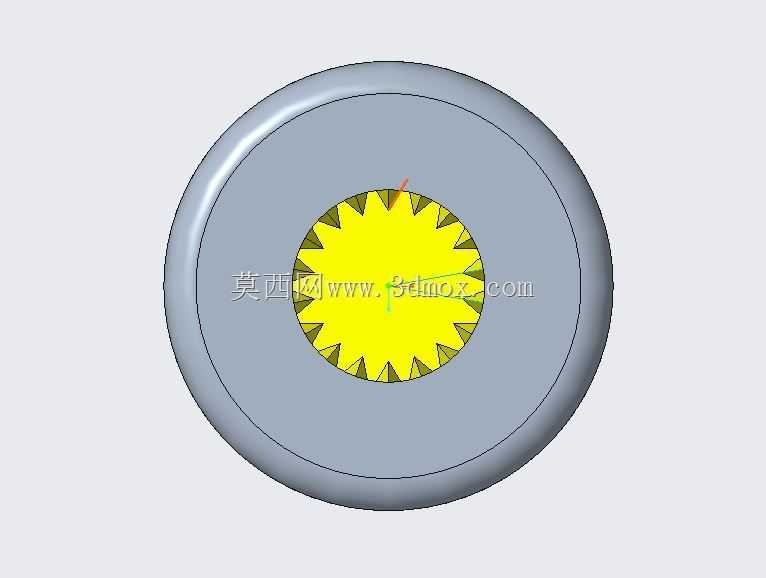

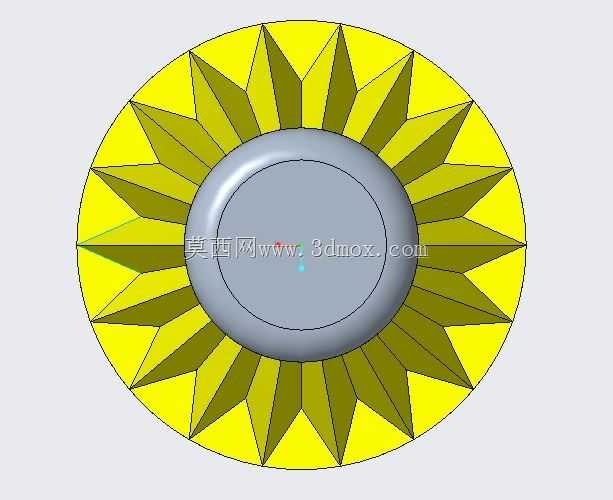

　　这款空气过滤装置的结构设计，最初是针对小型通用发动机进气端的防护需求展开的，同时也可适配室内空气净化器、小型通风设备的进气过滤场景，核心作用是拦截进气气流中的固体颗粒物、浮尘与碎屑，避免杂质进入下游设备造成磨损、堵塞或者元器件污损。从结构组成来看，装置整体采用同轴圆柱布局，核心分为外壳主体、进气通道、出气接口、可更换滤芯四个部分，外壳的端面采用放射状星型折边结构，并非单纯的外观造型设计——这种折边结构一方面可以在不增加整体壳体厚度的前提下，提升端面的结构刚度，降低设备运行过程中因气流脉动产生的壳体共振异响，另一方面放射状的凸起棱边可以在进气端面形成导流间隙，避免大尺寸的落叶、絮状杂物直接贴附在滤芯进气面造成大面积堵孔，延长滤芯的单次维护周期。

　　设计过程中优先考虑了装配与维护的便捷性，所有零件的配合公差都按照小批量机加工或者注塑成型的工艺要求设定，壳体与端盖之间采用卡扣式配合结构，不需要额外的紧固件即可完成固定，日常更换滤芯时只需要沿轴向拨开卡扣即可拆分壳体，不需要借助专用工具，适合非专业人员完成日常维护操作。滤芯部分采用可更换的模块化设计，滤芯的安装边界与壳体内部的定位台阶完全匹配，安装时只需要将滤芯平放在定位台阶上，再扣合端盖即可完成密封，不需要额外打胶或者加装密封垫，依靠壳体与端盖的配合面压紧滤芯外圈的密封层即可实现径向密封，避免未经过滤的气流从配合间隙短路进入下游。

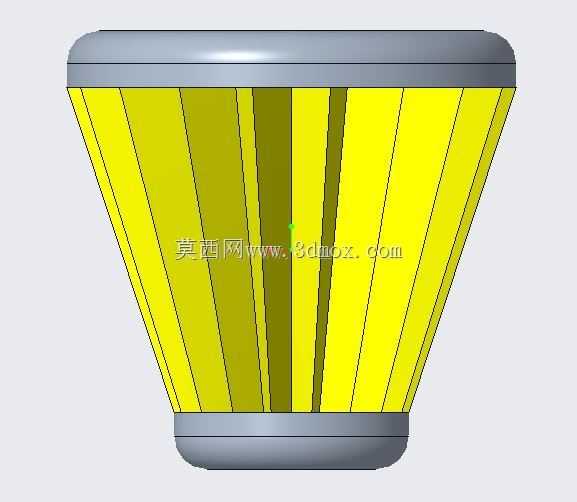

　　从安装边界来看，装置整体为轴对称圆柱结构，出气端采用标准的圆柱接口，可以直接套接在对应直径的进气软管上，也可以通过法兰转接适配不同尺寸的安装位，整体轴向尺寸紧凑，径向的星型结构最大外径比主体壳体大出约15%，安装时只需要预留出对应径向空间即可，不需要额外的安装支架，依靠出气端的软管抱紧力即可完成固定，适合在空间紧凑的小型设备舱内布置。气流路径的设计上，进气气流从端面星型结构的间隙进入壳体内部，首先经过滤芯的端面过滤层，大颗粒杂质被拦截在滤芯外侧，过滤后的洁净气流从滤芯中心的空腔汇入出气接口，进入下游设备，这种轴向进气的结构相比侧面进气的结构，气流分布更均匀，滤芯整个端面的过滤面积都能得到有效利用，不会出现局部滤芯过早堵死的情况。

　　在结构强度校核上，外壳的壁厚按照常规工况下的负压承载要求设定，即使滤芯出现一定程度的堵塞，壳体内部产生的负压也不会造成壳体吸瘪变形，星型的加强筋结构可以将端面的受力均匀分散到整个壳体侧壁，避免应力集中造成的结构损坏。针对不同的应用场景，只需要更换不同过滤精度的内芯即可适配不同的过滤需求，比如用于发动机进气时可以选用过滤精度较高的滤纸芯，用于普通室内通风净化时可以选用可清洗的无纺布芯，壳体部分可以通用，不需要重新开模或者调整结构，大幅降低了不同场景下的适配成本。整个装配结构没有复杂的异形零件，所有零件都可以通过常规的注塑或者钣金工艺加工完成，零件的脱模斜度、加工圆角都按照工艺要求做了预留，不需要后续的二次加工即可完成装配，适合批量生产。在实际使用过程中，这种结构的空气过滤器相比传统的圆筒式端面过滤器，进气有效面积提升了约20%，相同风量下的进气阻力更低，可以有效降低下游设备的进气损耗，同时星型的端面结构也有一定的防溅水能力，少量溅到端面的水滴会顺着放射状的棱边流到壳体外侧，不会直接渗入滤芯内部造成滤芯受潮失效。
