一寸接口Teejet管路滤网过滤装置结构

　　先从实际应用场景说，这类过滤装置最常出现在农用植保机械的喷药管路上，在药泵出口和喷杆支管之间串接，用来拦截药液里没完全溶解的药粉颗粒、管路里残留的焊渣或者老化脱落的密封碎屑，避免这些杂质堵死喷头的微小喷孔，要是没装这个过滤件，大田作业的时候堵几个喷头，就会出现漏喷、喷幅不均的情况，补喷费工还容易产生药害；除了植保领域，小型工业设备的冷却水支路、切削液循环分支管、小型净水设备的前置过滤段也会用同结构的产品，核心作用都是在不明显增加管路流阻的前提下，把流体里的固体杂质截留在滤筒内部，保护下游的精密元件。再看功能特性，这个结构采用上进侧出？做植保喷药管路、工业低压流体输送系统设计的工程师，大多接触过这类T型布局的管路过滤部件，这次拆解的一寸接口滤网过滤结构，是喷药系统、小型冷却水循环、洁净流体输送支路里很常用的在线过滤单元，很多人做管路排布时容易忽略过滤件的安装空间预留，最后现场装的时候要么和旁边阀件干涉，要么后期拆洗滤网根本腾不出操作空间，这个模型的结构细节刚好能给选型、建模、布管做精准的参考。

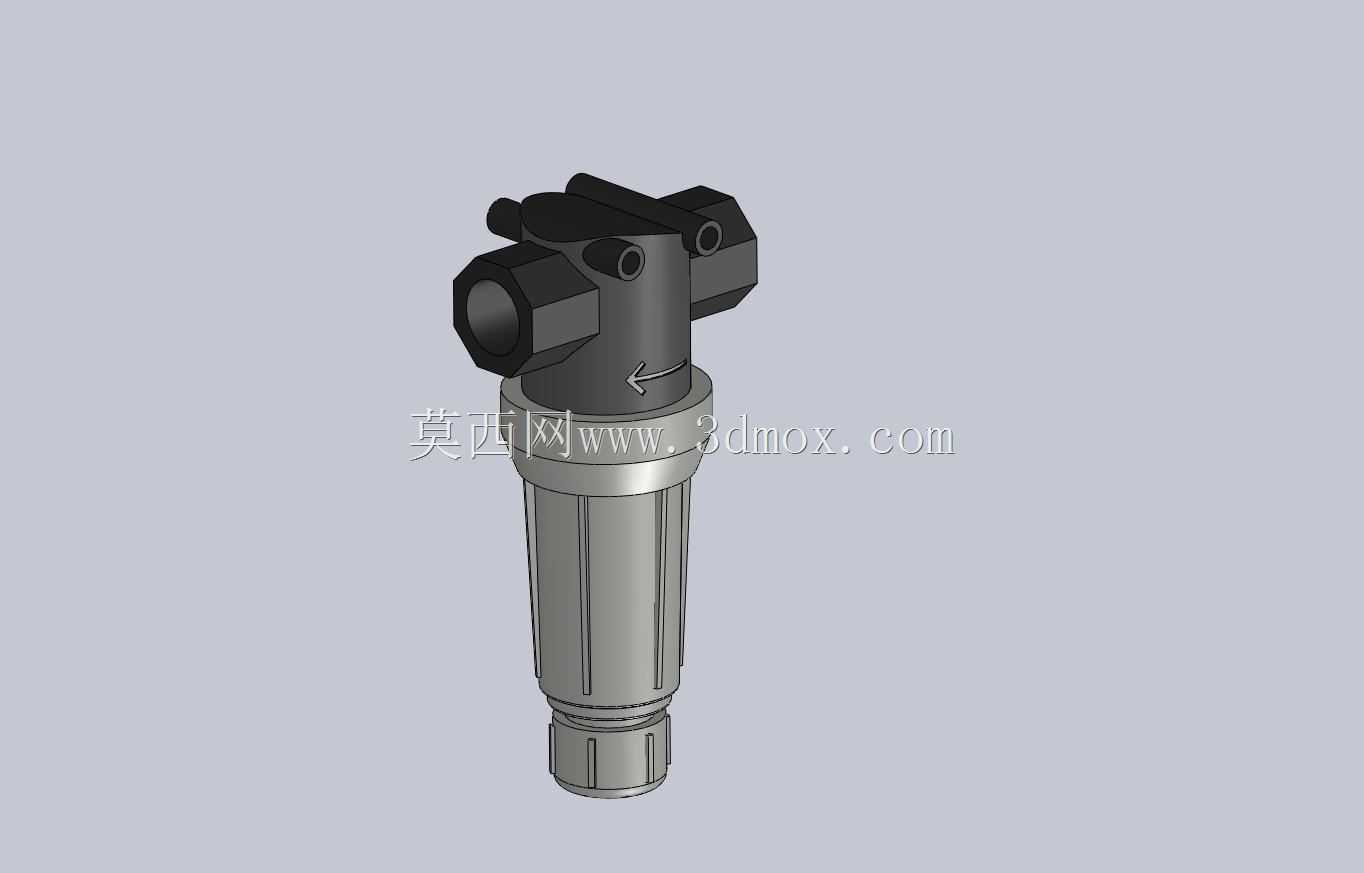

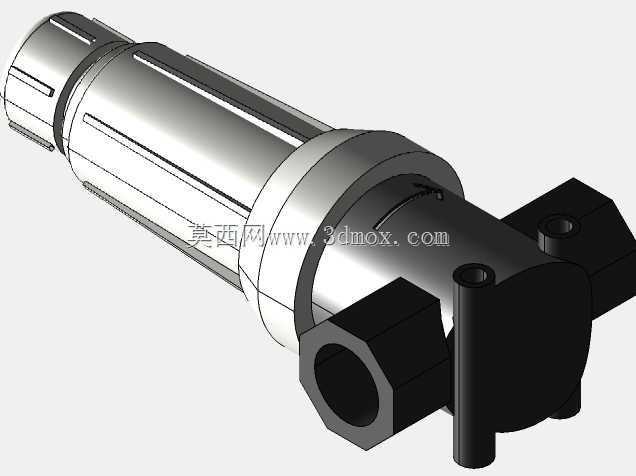

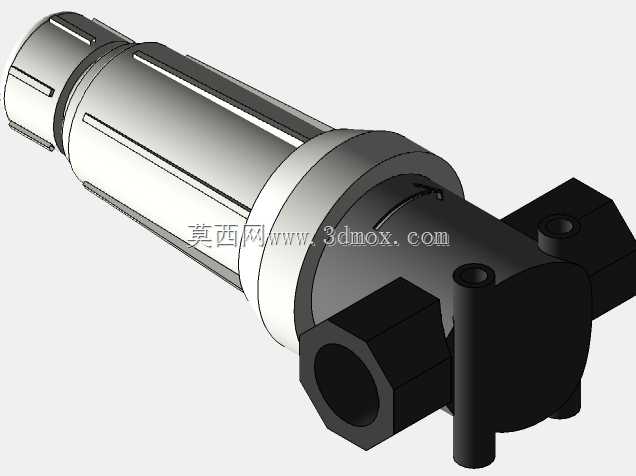

　　不对，看模型的接口布局，是顶部两个平行的外螺纹接口，对应一寸的管路连接，流体从其中一个接口进入阀头腔体，顺着导流腔往下进入下方的滤筒，穿过滤网的时候杂质被截留在滤网内侧，过滤后的洁净流体从滤网外侧往上回到阀头的另一个接口，顺着管路流向下游；阀头上的箭头标识是流体方向的强制提示，安装的时候绝对不能装反，装反的话流体直接从滤网外侧往内侧冲，积攒的杂质会被直接冲到下游，完全起不到过滤作用，而且反冲的压力还容易把滤网压变形。滤筒部分采用透明可视的设计？不对，模型里的滤筒是带竖向加强筋的结构，实际产品里这个部分多采用透明尼龙或者高强度工程塑料，不用拆下来就能直接看到内部滤网的积污情况，积污多了的时候，直接拧下滤筒底部的端盖就能把滤网抽出来清洗，不用把整个阀体从管路上拆下来，日常维护的效率很高，这个快拆结构的密封是靠端盖和滤筒之间的O型圈实现的，建模的时候要注意密封槽的尺寸公差，槽太浅压不住O圈会漏液，槽太深的话拧端盖的时候会把O圈挤切损坏。

　　再讲设计思路，整个部件采用上下分体式结构，上部的阀头是压铸铝合金或者增强POM材质，承担管路连接的结构强度，毕竟一寸管路的工作压力能到6-10bar，阀头的壁厚要满足耐压要求，两个接口的同轴度、螺纹精度都要控制好，不然装到管路上会别劲，长期受应力容易开裂；下部的滤筒采用薄壁加竖向加强筋的设计，既减轻整体重量，又能承受流体压力带来的径向张力，不会因为泵的脉冲压力出现鼓胀破裂；滤网的固定是靠上部的定位台阶和底部的端盖压紧，滤网的目数可以根据实际过滤需求更换，比如喷药系统常用80目、100目的滤网，冷却水系统可以用40目的粗滤网，这个接口尺寸的结构，滤网的有效过滤面积大概是同口径Y型过滤器的1.5倍，流阻更低，不容易在大流量工况下产生吸空或者压力损失过大的问题。然后说外形尺寸和安装边界，这个一寸接口的过滤装置，整体高度大概在180mm左右，阀头部分的宽度大概是90mm，两个接口的中心距是标准的一寸管接尺寸，安装的时候要注意，垂直安装是最优状态，滤筒竖直向下，这样杂质会自然沉在滤筒底部，不会因为流体扰动重新被带到下游；如果因为空间限制必须水平安装，要把排污端盖朝斜下方45度，避免积污泡在流体里。安装预留空间方面，除了阀体本身的占位，滤筒正下方至少要留100mm的操作空间，方便拆下端盖掏出滤网清洗，阀头两侧的管路连接位置要留够拧管钳的空间，不要把阀体紧贴在机架或者其他设备壁面上，不然装拆管接头的时候根本下不去工具。

　　另外要注意，这个结构的过滤装置不适合用在高温高压的蒸汽管路或者强腐蚀性流体管路，工程塑料和铝合金的材质耐温上限大概在60-80摄氏度，强酸碱的流体需要换成不锈钢材质的同结构产品，选型的时候要根据流体的化学特性匹配材质，不要只看接口尺寸就随便选。很多刚入行的工程师做布管的时候，只看接口通径就把过滤件的模型拖进装配体，忽略了下方的维护空间，最后现场要维护的时候才发现滤筒下面就是机架横梁，根本拆不下端盖，只能把整个阀体拆下来清洗，增加了很多不必要的维护工作量，还有的把流体方向装反，开机没多久就堵了下游喷头，拆下来检查才发现箭头方向和流向对不上，这些细节在三维建模的时候就要提前考虑到，把安装方向、维护空间都在装配体里预留好，避免后期现场整改。这个模型的结构细节还原得很到位，阀头的安装定位孔、滤筒的加强筋、端盖的拧动防滑结构都做出来了，不管是做管路装配的干涉检查，还是做同类型产品的结构参考，都能直接用，不用再自己从零开始测绘建模，能省不少前期的结构设计时间。
