蜗轮蜗杆式齿轮减速传动马达结构

项目分类:减速机 发布时间:2025-10-12 ID:1087117
  • 蜗轮蜗杆式齿轮减速传动马达结构

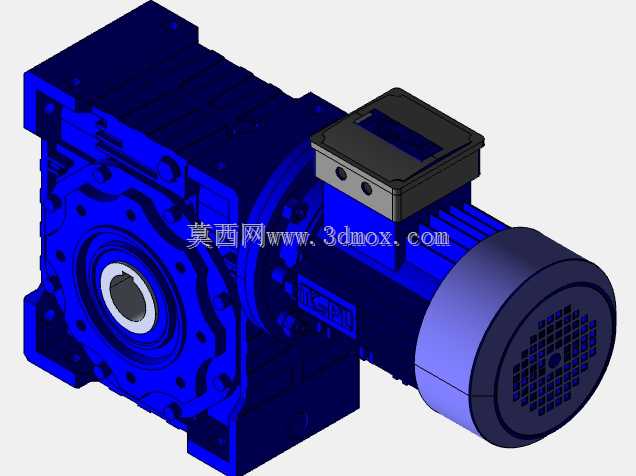

在轻工输送、包装生产线、小型自动化专机的动力选型环节,这类集成电机与减速箱的齿轮传动单元,是替代分体式电机+联轴器+减速器组合的高集成度方案,能大幅缩减设备动力段的安装空间,减少装配时的对中调试工作量。从结构布局来看,电机端与减速箱体采用法兰直连的设计,省去了传统连接需要的联轴器、连接支座等中间零件,电机输出轴直接插入减速箱的输入级齿轮副,传动链更短,反向间隙更小,适合对启停响应有一定要求的间歇式传动工位。

输出端采用空心轴设计,是这类减速马达的核心适配优势,现场安装时不需要额外加工输出轴联轴器,只需要将设备的从动轴直接穿入减速箱的空心输出孔,通过键连接传递扭矩,再配合箱体底部的安装底座做防转固定即可完成装配,相比实心轴输出的减速单元,能缩短至少30%的动力段轴向安装尺寸,对于安装空间局促的小型设备、嵌入式传动工位尤为适用。从传动参数匹配来看,该结构采用大速比齿轮副设计,能将电机端的高转速低扭矩输出,转化为低转速大扭矩的动力输出,适配需要大扭矩驱动的低转速负载,比如小型输送带的驱动辊、自动化仓储的小型提升机构、包装设备的送料辊轮等场景,能避免负载启动时出现扭矩不足堵转的问题。

设计阶段需要重点考量几个边界条件:首先是空心输出轴的直径公差与键槽尺寸,需要匹配常用的标准从动轴径,保证现场装配时不需要二次加工就能直接适配;其次是箱体的安装底座定位孔距,要符合通用减速电机的安装尺寸规范,方便用户替换同规格的老旧减速单元,不用重新改动设备的安装机架;再者是电机尾部的散热端盖,采用格栅式通风结构,保证电机长时间连续运行时的散热效率,避免密闭端盖导致的电机温升过高问题。顶部的接线盒采用倾斜式安装布局,接线口朝向侧面,能避免设备上方滴落的液体、灰尘直接进入接线腔,适配有少量喷淋、粉尘的生产车间环境,接线盒的防护等级能满足一般工业场景的使用要求,不需要额外加装防护外罩。

从实际使用的角度看,这类集成式齿轮马达的安全系数设定,覆盖了一般工业负载的瞬时过载需求,当负载出现短时间的扭矩波动时,齿轮副的强度能承受瞬时冲击载荷,不会出现断齿、轴变形等失效问题。箱体采用一体化铸造成型的结构,齿轮腔的密封性能更好,能防止齿轮润滑油渗漏,同时箱体的加强筋布局沿着齿轮受力的方向布置,既提升了箱体的结构刚性,又不会过多增加箱体的整体重量。在选型适配时,只需要核对输出转速、输出扭矩、安装孔位、空心轴直径这几个核心参数,就能快速匹配对应的设备工位,不需要做复杂的传动链计算,对于设备设计人员来说,能大幅缩短动力单元的选型周期,减少传动系统的设计工作量。

在三维建模过程中,这类结构需要重点还原齿轮副的啮合关系、箱体的安装基准面、空心轴的内孔公差带、接线盒的安装角度、散热格栅的细节特征,保证模型导入装配环境后,能直接做干涉检查、安装模拟,不需要额外修正结构尺寸。模型的装配层级按照实际零件的装配顺序划分,从电机定子转子组件,到减速箱的各级齿轮、轴承、油封,再到箱体外壳、接线盒、端盖等零件,都保留了完整的装配约束关系,方便设计人员拆解参考内部结构,也能直接用于设备的整体装配仿真,验证动力单元与周边机架、防护件的空间间隙是否合理。
