Rotiform AeroDisc改装轮毂轮圈结构设计

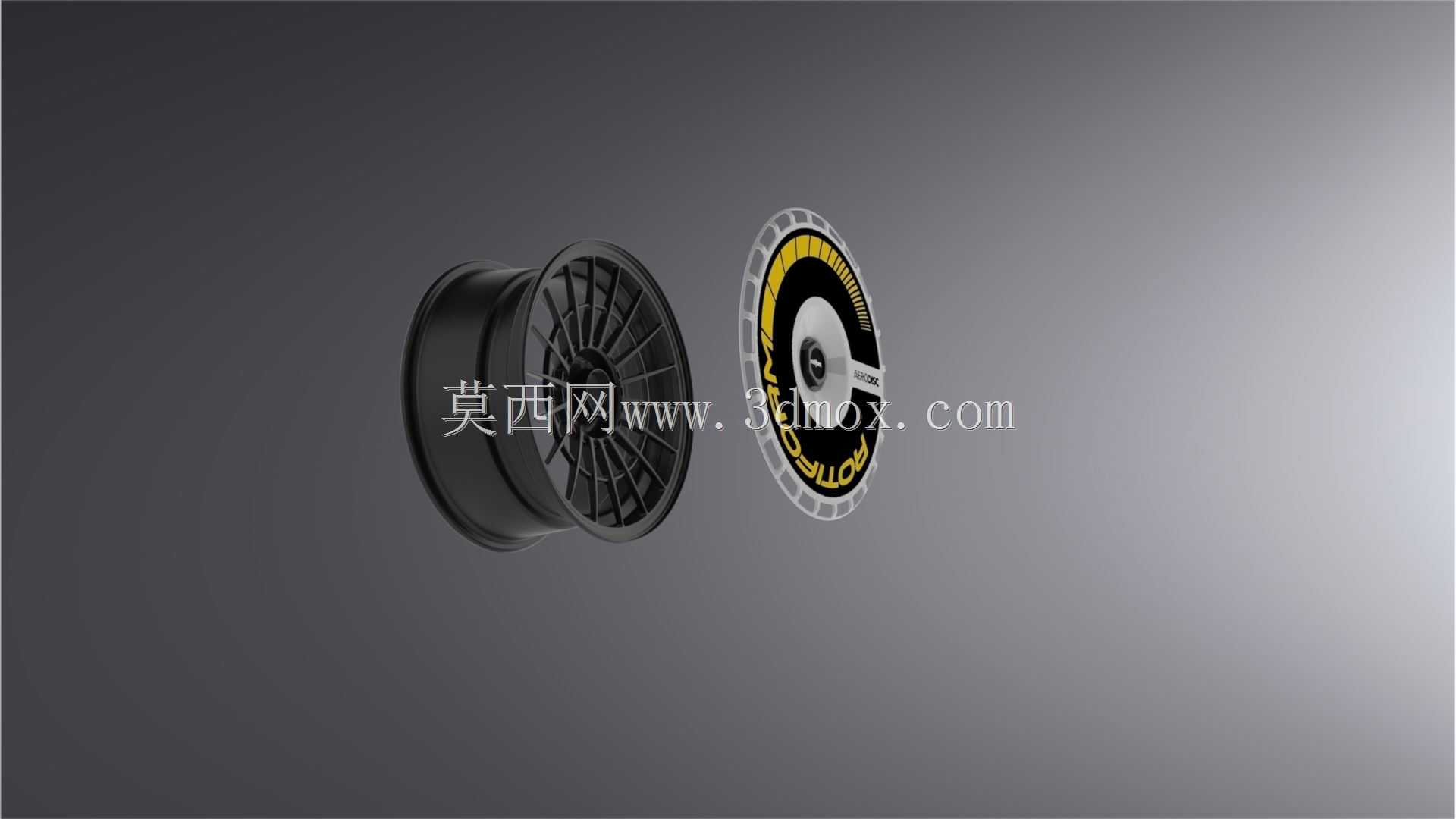

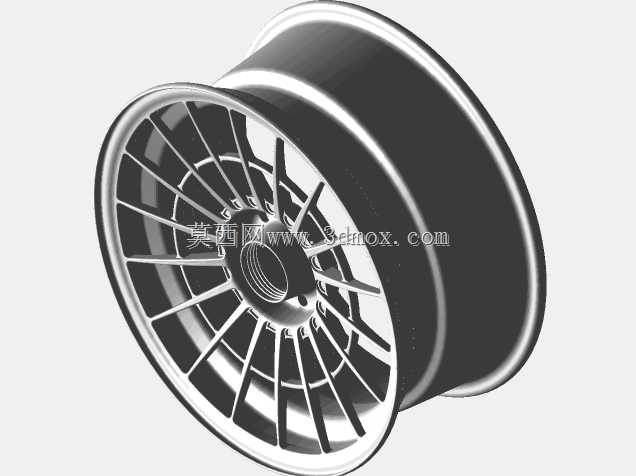

　　该轮圈属于汽车改装领域常用的外观与性能兼顾类行走部件，主要适配民用乘用车的改装升级场景，可覆盖街道走街、姿态展示、轻度赛道日等多种使用需求，在满足轮圈基础承载功能的前提下，通过封闭气动罩的结构优化行驶过程中的轮腔乱流问题，同时实现极具辨识度的外观视觉效果。从结构设计逻辑来看，这款轮圈采用分体式设计思路，基础轮辋部分沿用Rotiform LAS-R系列的经典多辐镂空结构，轮辐边缘做了等距的矩形镂空开槽，既可以降低轮圈整体的非簧载质量，也能为刹车系统提供足够的散热通风通道，避免长时间制动后热量堆积在轮腔内部引发制动热衰减。

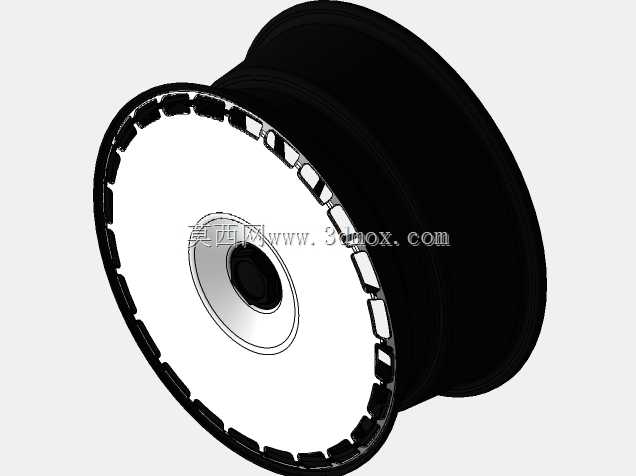

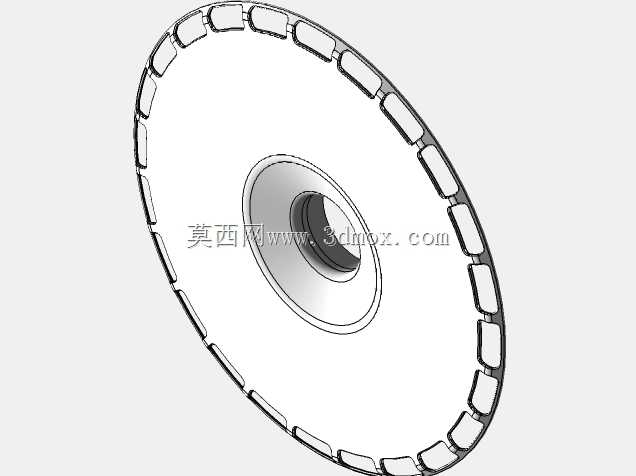

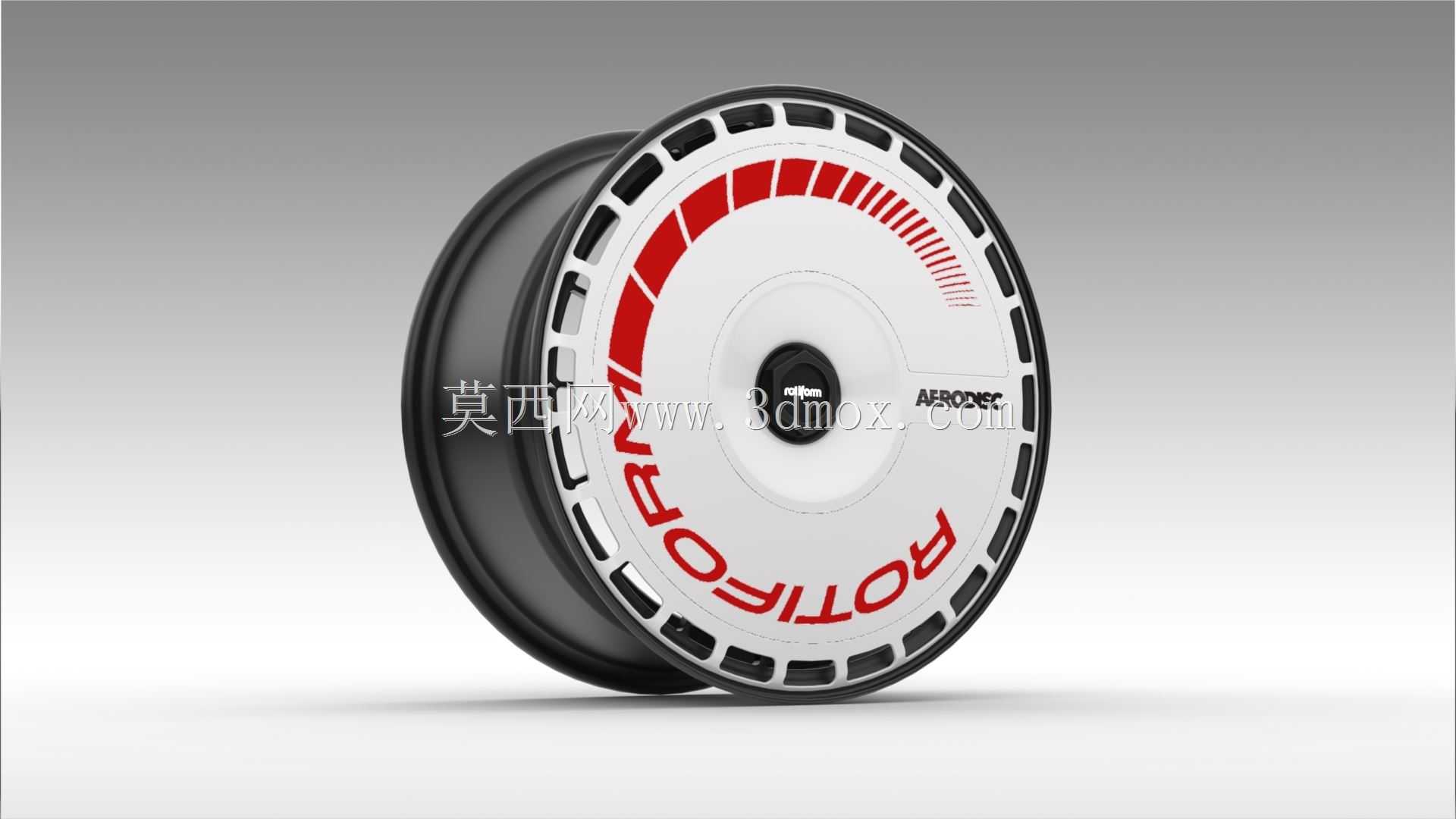

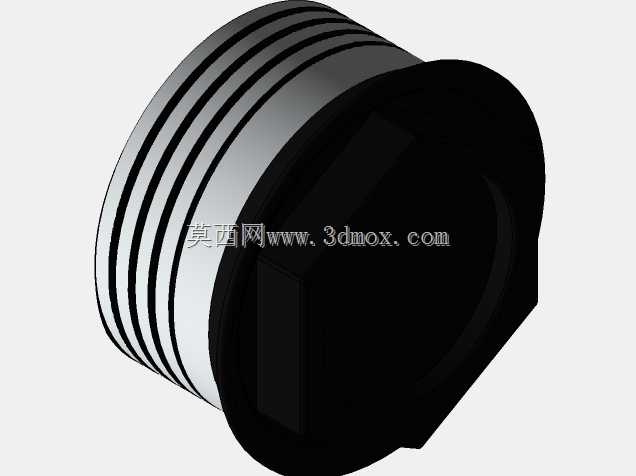

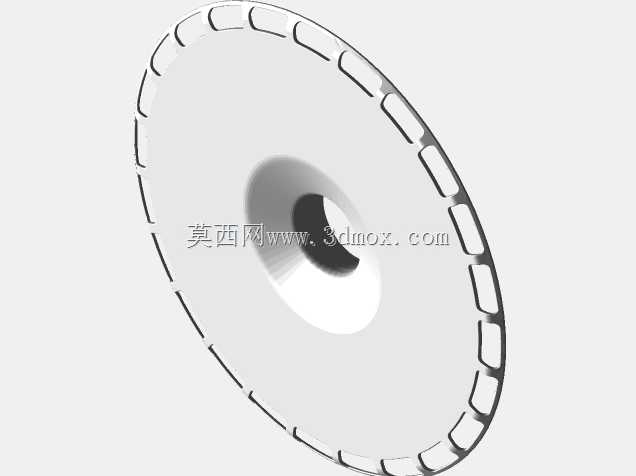

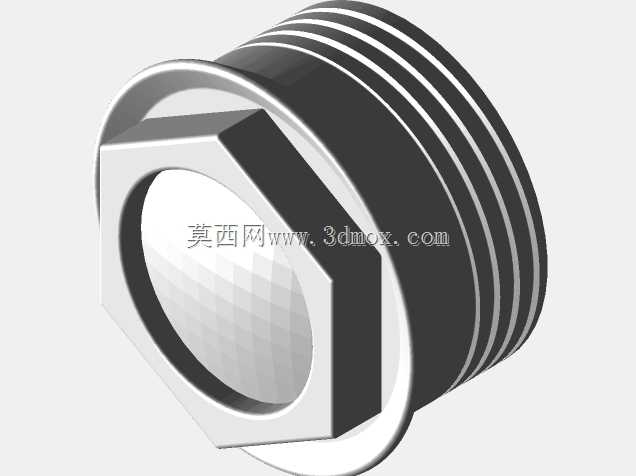

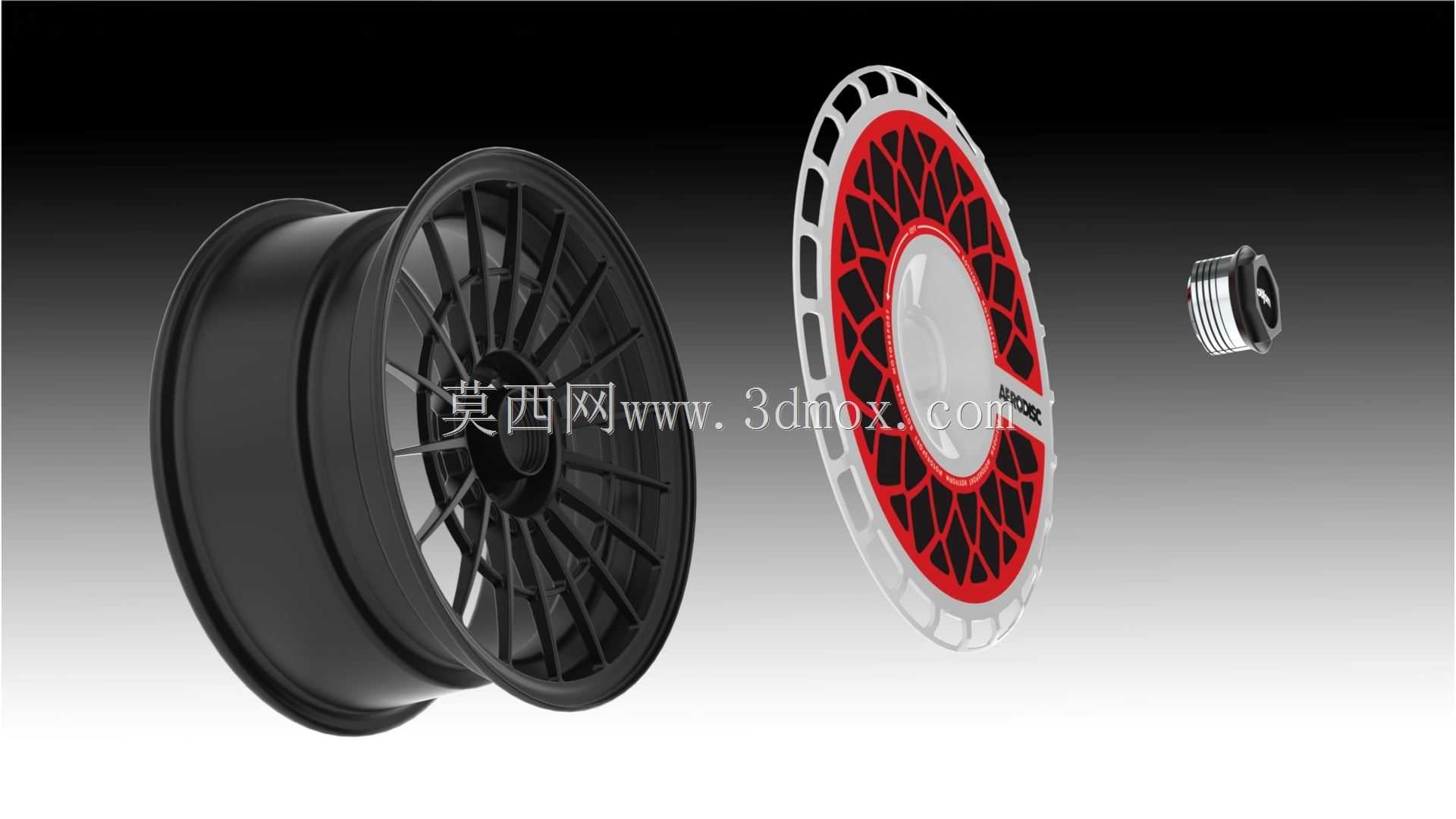

　　外侧搭配的AeroDisc封闭罩采用中心定位的安装方式，通过中心盖区域的卡扣结构与轮辋主体固定，封闭罩表面做了渐变式的红色装饰条与品牌标识印刷区域，安装后可完全覆盖轮辐结构，形成完整的平面轮面，在车辆高速行驶时能够梳理轮侧气流，减少轮腔内部的紊流产生，一定程度上降低行驶风阻，同时也能避免行驶过程中碎石、泥水直接冲击轮辐与刹车卡钳，降低部件受损概率。尺寸参数方面，该轮圈的基准规格为18英寸直径，轮辋宽度为8.5J，偏距值设定为ET40，孔距采用5x112mm的常见乘用车规格，中心孔内径为72.60mm，可直接适配多数欧系、自主品牌家用车型的轮毂安装位，无需额外加装变径圈即可保证安装同轴度，避免高速行驶时出现车轮抖动问题。

　　设计过程中针对轮辋与封闭罩的配合间隙做了严格的公差控制，两者装配后单边间隙控制在0.3mm以内，既不会出现行驶过程中的异响松动问题，也不会因为间隙过小导致拆装困难。轮辋主体的载荷参数按照民用改装车的常规使用场景设定，单轮额定承载值可满足多数紧凑型、中型家用轿车以及小型SUV的使用需求，轮辋的轮缘部分做了加厚处理，可应对低扁平比轮胎装配后的路肩冲击，避免轮缘变形导致的轮胎漏气问题。封闭罩的材质选用与轮辋一致的轻质合金材料，表面做了多层烤漆处理，红色标识区域采用耐候性油墨印刷，可承受日常行驶中的紫外线照射、泥水侵蚀以及洗车药剂腐蚀，长期使用不会出现明显的掉色、起皮问题。

　　在安装边界上，该轮圈的X距与卡钳避让空间经过优化，可容纳绝大多数原厂大四活塞刹车卡钳，以及改装市场常见的355mm直径以内的大四活塞刹车套装，无需加装法兰盘即可避免卡钳与轮辐干涉。轮圈的气门嘴位置预留了标准的橡胶气门嘴安装孔，也可适配金属防爆气门嘴的安装需求，封闭罩对应气门嘴的位置做了隐形开槽，安装封闭罩后无需拆卸即可直接完成轮胎充气操作。从建模细节来看，轮辋部分的每一处镂空倒角、轮缘的圆弧过渡、中心孔的定位台阶都按照实物的实际尺寸做了还原，封闭罩表面的标识位置、渐变条纹的排布比例也与实物完全一致，可直接用于改装方案的效果展示、3D打印定制改装饰件、改装产品的结构教学演示等场景，也可作为同类气动轮毂设计的参考基准，帮助结构设计人员快速理解封闭罩式轮毂的配合逻辑与尺寸边界。
