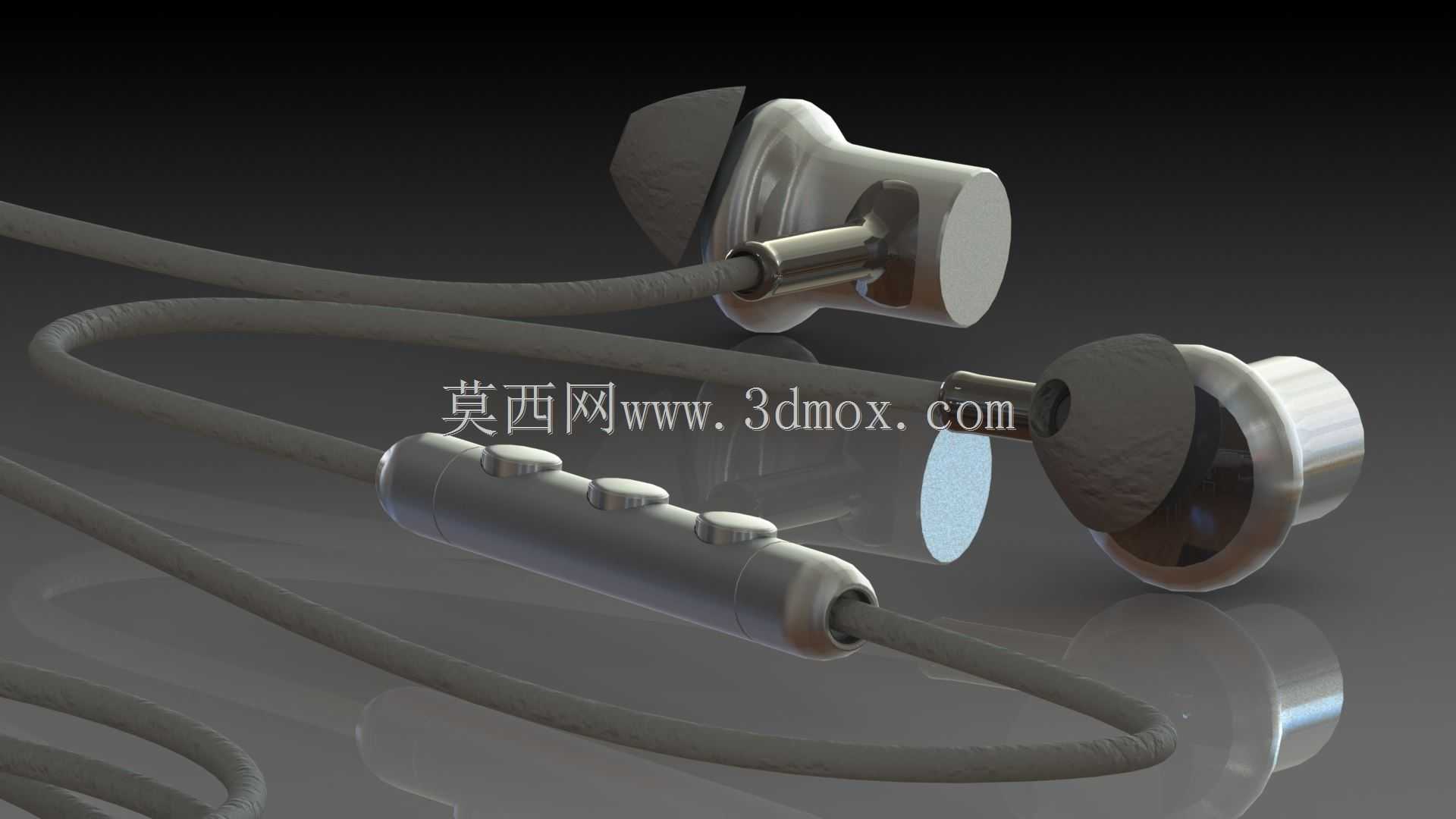

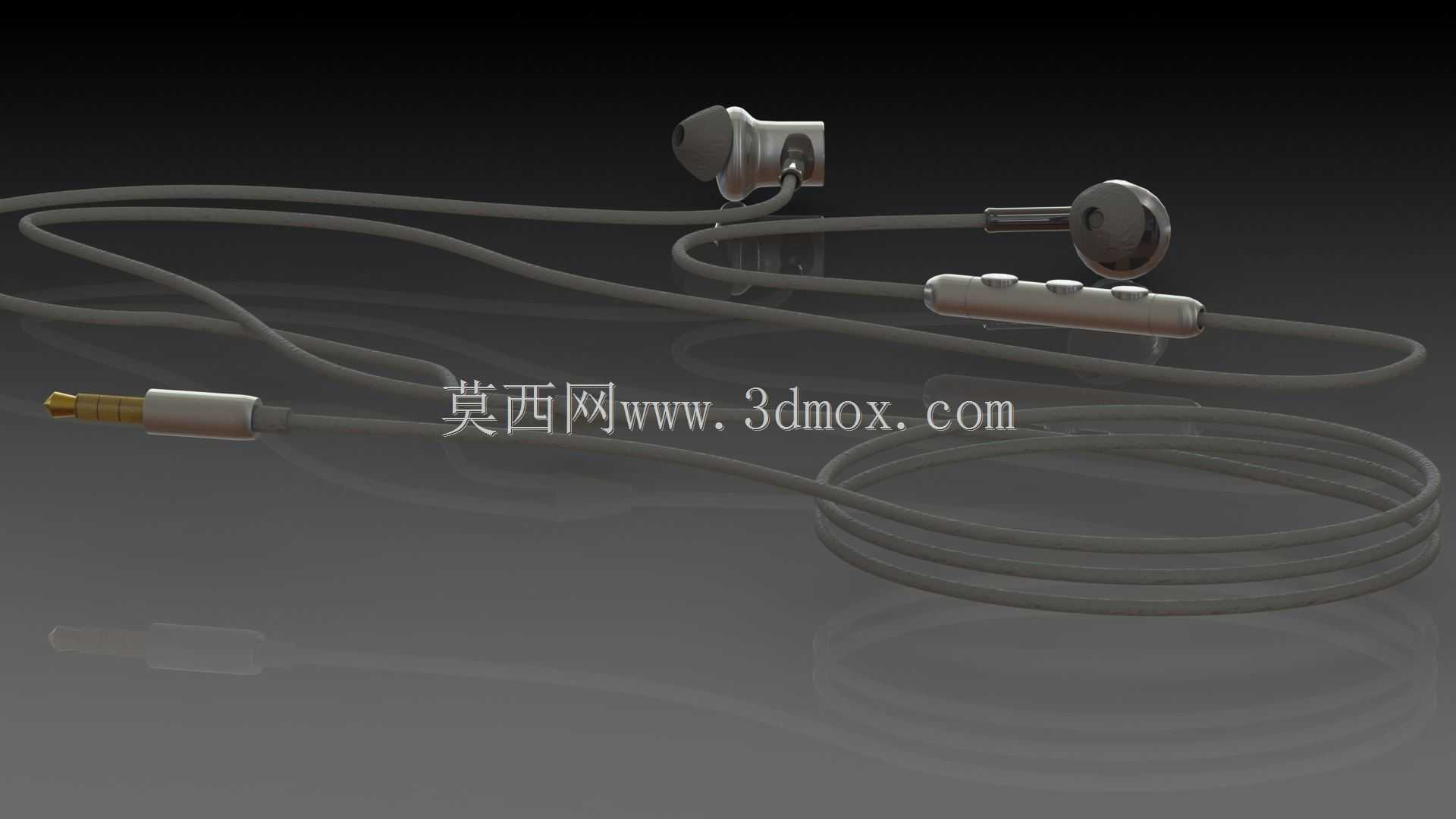

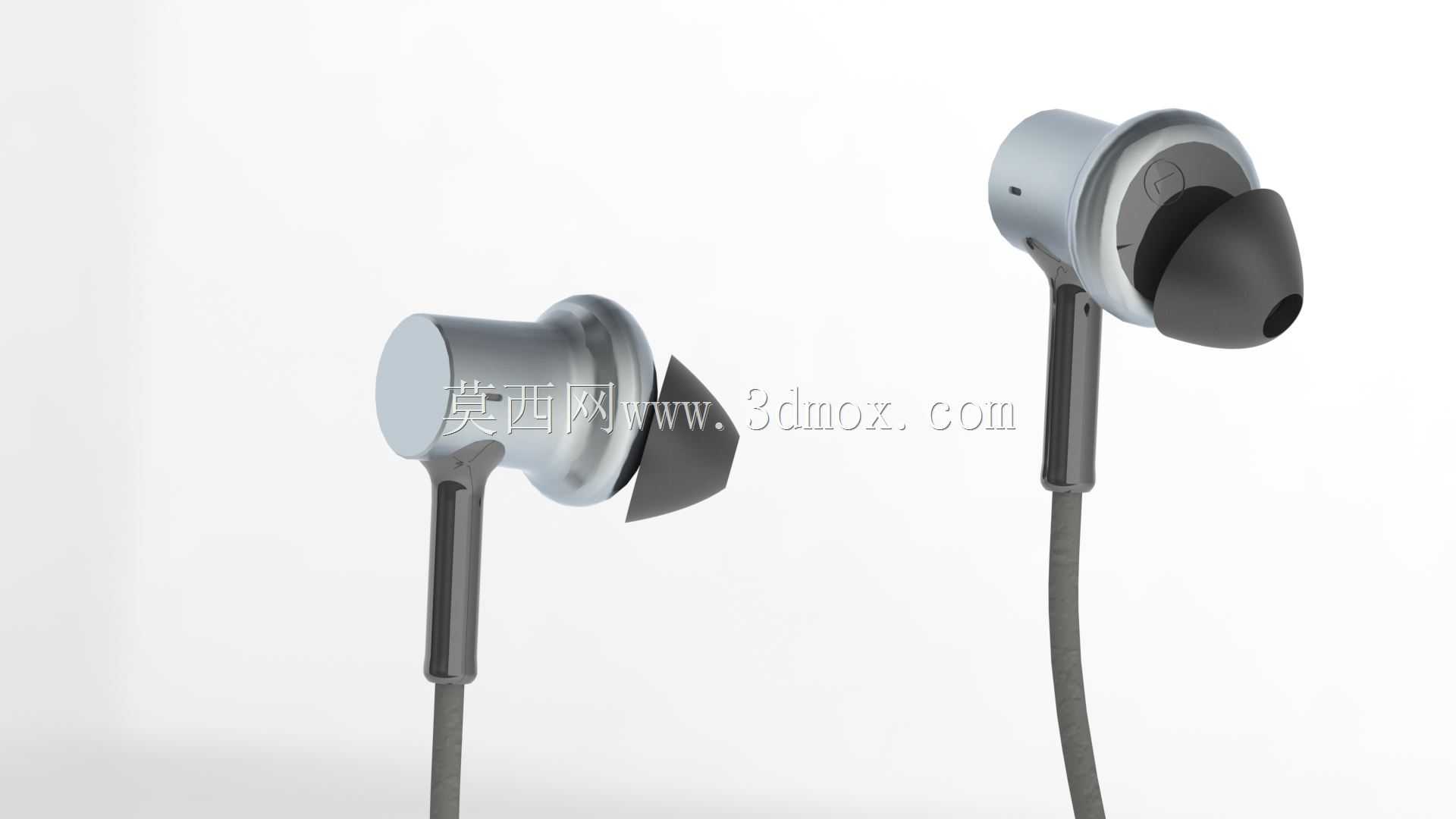

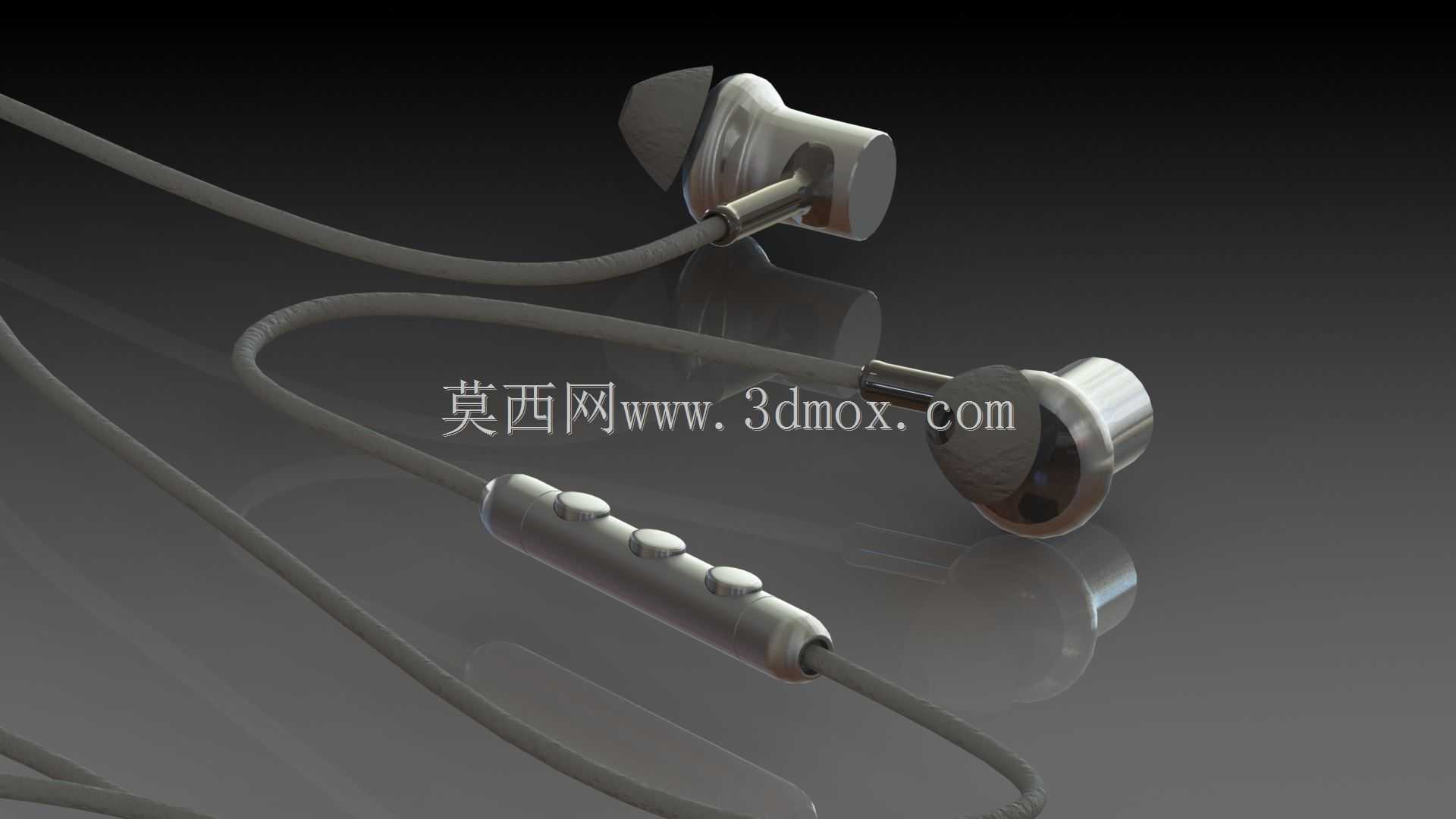

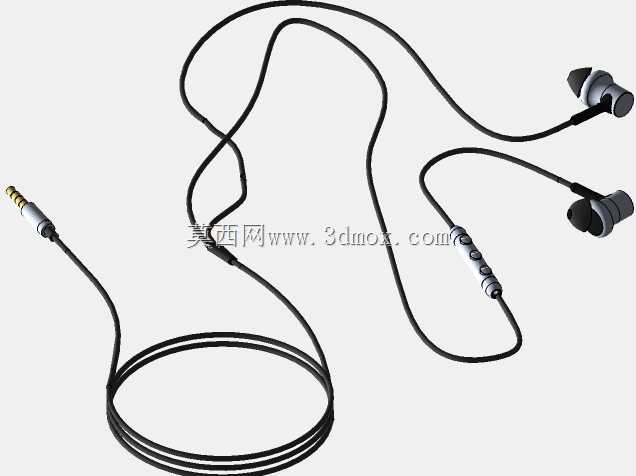

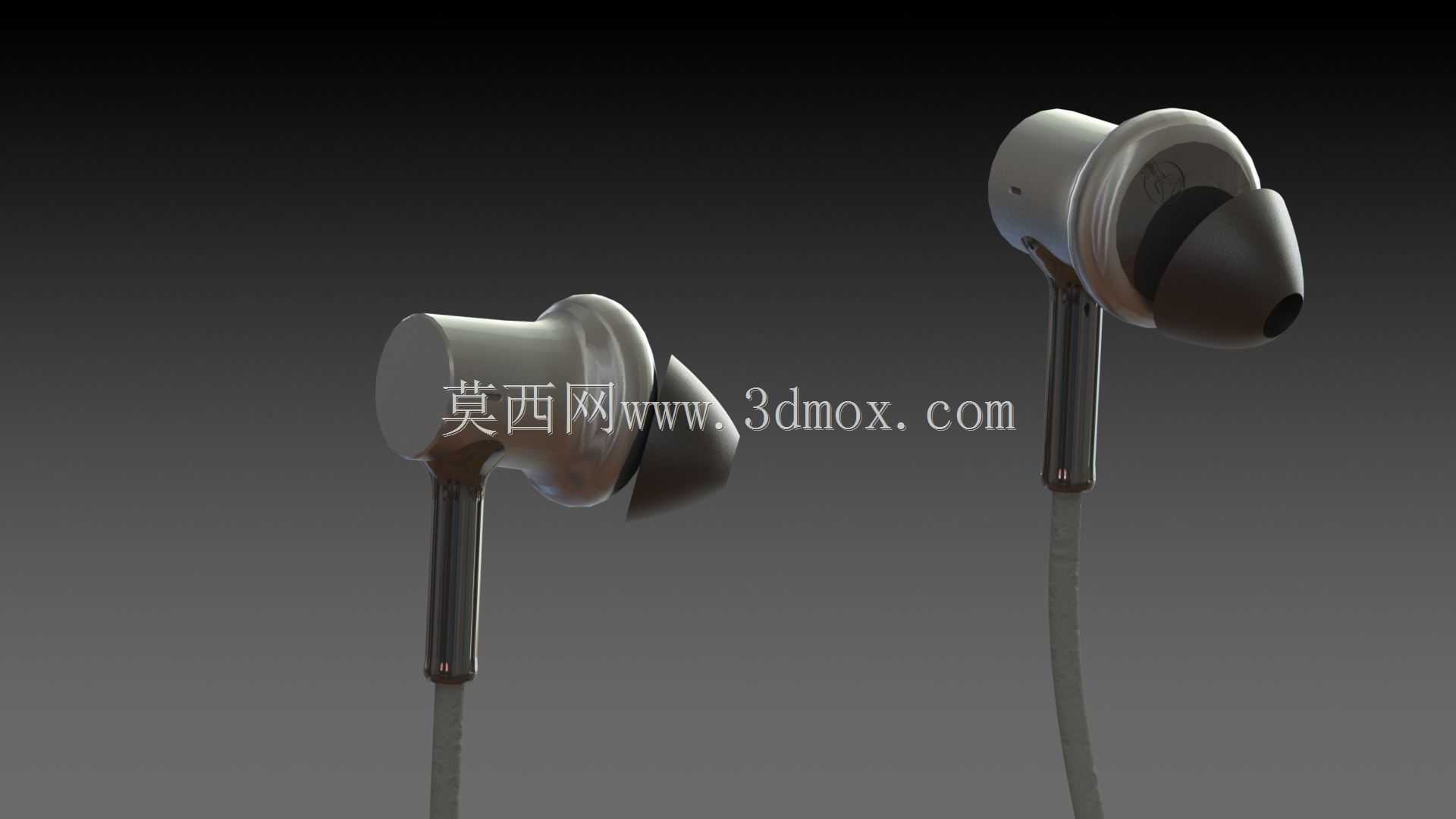

高还原度入耳式有线耳机结构设计

这款入耳式有线耳机的三维结构设计，完全围绕日常佩戴使用的实际场景展开，首先要考虑的就是耳道贴合度，入耳式耳塞的硅胶套部分做了多弧度过渡处理，能适配多数成年人的耳道轮廓，避免长时间佩戴产生的胀痛感，同时保证耳道内的声学密封效果，减少外界环境音的干扰。耳机的腔体部分采用金属质感的圆柱切边造型，前腔出声孔位置做了细密的防尘网安装位，能阻挡耳道分泌物和外界灰尘进入发声单元区域，延长内部元器件的使用寿命。后腔的泄压孔位置经过反复调整，平衡腔体内外气压，避免佩戴时产生的闷压感，同时优化低频声学表现。耳机柄与腔体的衔接处做了圆弧过渡，没有尖锐棱角，出线位置做了应力分散结构，能减少线材弯折时的应力集中，降低日常使用中线材断裂的概率。线材采用常规的TPE外被设计，出线端的防弯折护套长度控制在15mm左右，刚好覆盖日常插拔、佩戴时最容易产生弯折的区域。从安装边界来看，耳机腔体的最大直径控制在14mm以内，整体长度不含耳塞套为23mm，佩戴后不会过度突出耳廓，侧卧时也不会产生明显的硌压感。发声单元的安装位预留了10mm直径的标准动圈单元安装空间，周边预留了0.2mm的点胶槽，方便组装时的密封固定。耳机柄内部预留了走线空间和分频元件的安装位置，能适配常规的单动圈或者圈铁单元组合方案。在实际的消费电子结构设计场景中，这类耳机模型可以作为同类型产品开发的参考基准，帮助结构工程师快速确认腔体尺寸、佩戴角度、元器件布局的合理性，减少前期手板打样的迭代次数。设计过程中优先保证了佩戴的人体工学合理性，其次兼顾了内部元器件的安装空间，所有的外观曲面都做了拔模角度处理，能直接适配后续的注塑或者金属压铸加工工艺，不需要额外做工艺调整。耳塞套的安装卡位采用标准的4.5mm直径圆柱卡位，能兼容市面上多数通用的入耳式硅胶耳塞套，方便用户后续自行更换不同尺寸的耳塞来适配自身耳道。
