编织款USB转Lightning充电传输数据线

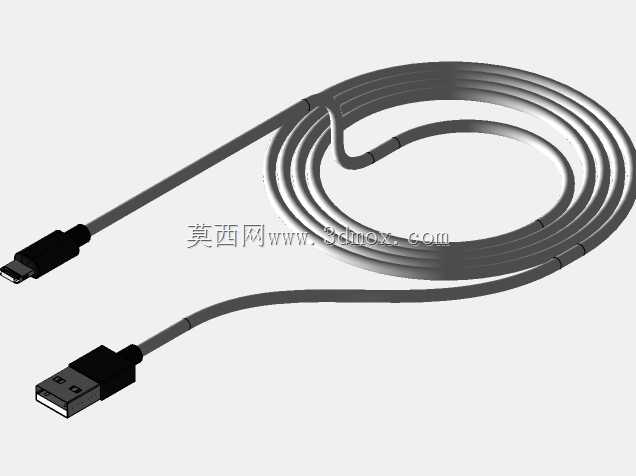

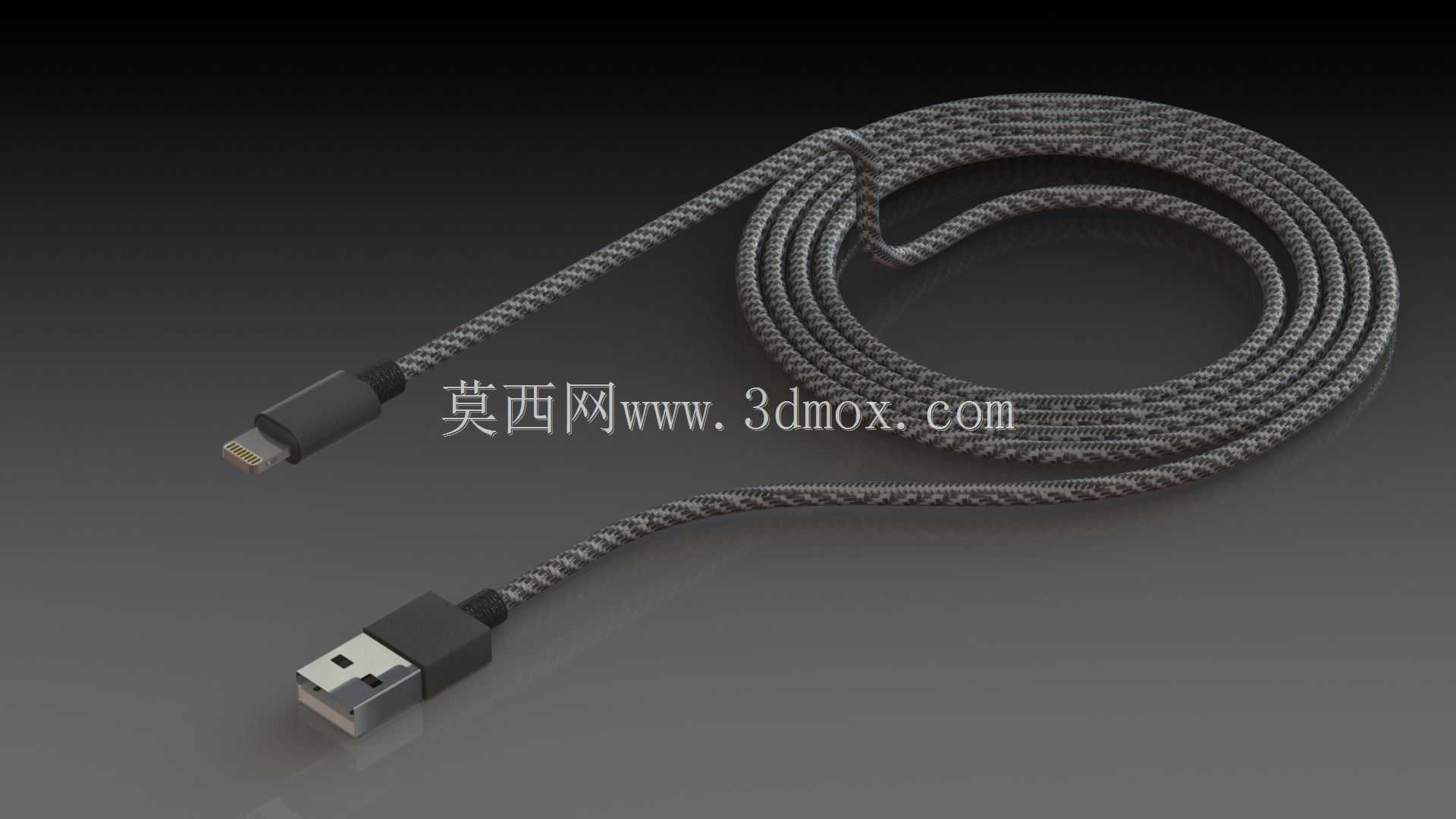

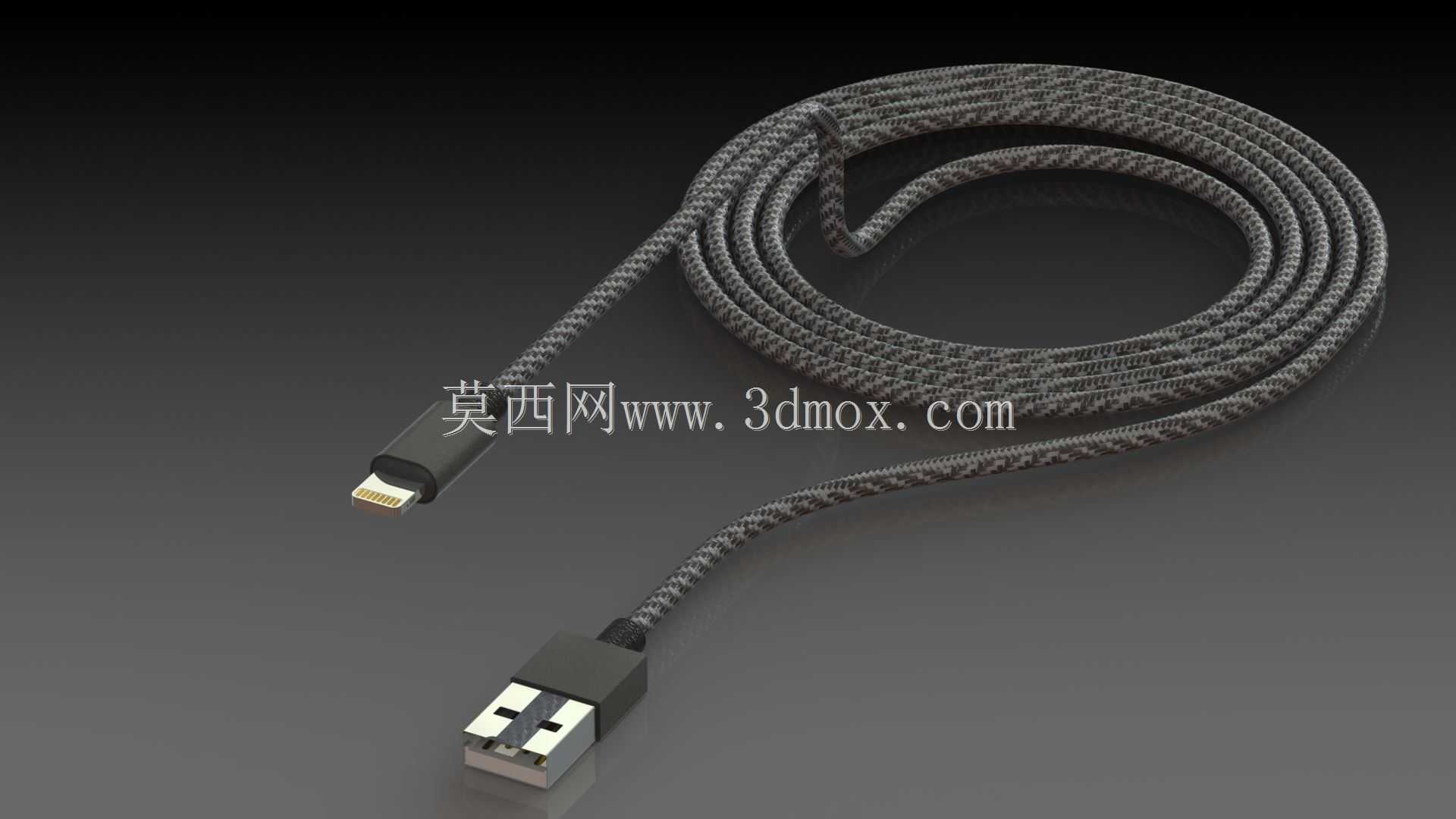

日常消费电子配件开发环节中，这类编织外被的手机数据线是数码周边品类里迭代频次较高的产品，建模阶段需要兼顾外观还原度与结构合理性，才能适配后续的结构验证、外观打样、电商渲染等多场景使用需求。从实际使用场景来看，这类线缆主要承担手机与充电头、电脑USB端口之间的电力传输与数据交互功能，相比普通PVC外被的线材，编织外被的抗弯折、抗拉伸性能更优，能应对日常使用中频繁插拔、弯折收纳带来的磨损，降低线材外皮开裂、内部线芯断裂的故障概率。建模过程中，首先要还原两端接头的实际尺寸边界，USB-A公头需要匹配标准USB端口的插拔公差，金属插片的厚度、塑壳的卡位尺寸都要符合通用接口规范，避免出现建模后尺寸错位无法匹配通用端口的问题；Lightning端的接头金属触点排布、外壳尺寸同样要贴合对应手机接口的插拔要求，接头尾部的SR防弯折部位要做渐变过渡处理，还原实际产品中缓冲弯折应力的结构形态。线材部分的建模需要还原编织纹理的交错结构，不能简单用光滑圆柱替代，要体现编织层的凹凸肌理，同时盘绕状态下的线材曲率要符合实际线材的弯折半径，避免出现曲率过小违背线材物理弯折极限的失真情况。这类三维模型可用于数码配件的结构改型设计，设计师可以在现有模型基础上调整外被编织纹理、接头外壳造型、SR部位的弧度，快速验证不同外观方案的视觉效果，也可用于产品宣传的渲染素材制作，还原不同打光条件下编织线材的质感、接头金属部位的反光效果，减少实物打样的反复调整成本。建模时还要注意两端接头与线材衔接处的配合间隙，还原实际生产中接头与线材压接后的装配形态，避免出现衔接处缝隙过大或者穿模的问题，线材内部虽然不需要完全还原多股线芯结构，但外被的直径要匹配实际线规，保证整体比例协调，盘绕状态下的线材堆叠关系也要符合重力作用下的自然形态，每一圈盘绕的线材之间的贴合、错位都要符合真实线材的摆放状态，不能出现生硬的规整圆环排布，提升模型的写实度，满足结构设计、外观展示等不同环节的使用要求。
