轴流风机降噪用环形穿孔流动整流构件

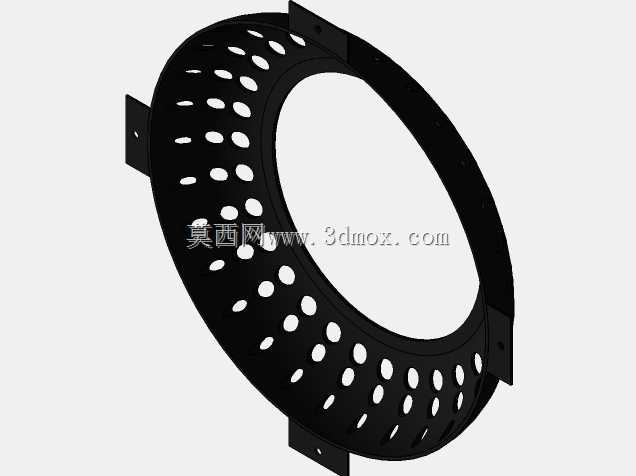

在工业通风、暖通空调、散热排风等场景中，轴流风机的运行噪声一直是设备选型与现场布置时需要重点考量的指标，过大的气动噪声不仅会恶化作业环境，还可能带来额外的振动损耗，缩短风机整体使用寿命。这款环形穿孔构件正是针对轴流风机的气动噪声问题设计的流动优化部件，安装在风机叶轮的进出风侧流道位置，通过规整气流流向、打散大尺度涡流来降低紊流带来的气动噪声。从结构设计来看，构件整体采用环形薄壁构型，周向均匀分布多组椭圆形穿孔，孔型的排布经过流场仿真迭代，既保证足够的气流通流面积，避免额外增加风阻损耗，又能通过孔边的导流作用切割叶轮出口的旋流，减少气流与风筒壁面的冲击摩擦。构件外侧预留四个带安装孔的固定支耳，支耳的位置与常规轴流风机风筒的安装螺孔位匹配，不需要对原有风机结构做大规模改造，直接通过螺栓紧固即可完成装配，安装边界适配直径覆盖常用的中低压轴流风机规格，支耳的厚度与构件本体保持一致，避免安装后出现局部应力集中。设计过程中优先考虑了流场的均匀性，穿孔的排布密度沿环形周向做了梯度调整，对应叶轮叶片出口的高速气流区域适当提高开孔率，低速区域适当降低开孔率，让经过构件的气流速度分布更均匀，减少局部高速射流带来的尖频噪声。构件的截面弧度与风筒内壁的弧度完全贴合，安装后不会在流道内形成突出的台阶结构，避免额外产生涡流噪声。不同于常规的消声棉类降噪方案，这款金属材质的穿孔整流构件不会出现消声材料老化、被气流夹带脱落的问题，适合在高温、多粉尘的工业通风场景中长期使用，日常维护仅需定期清理穿孔内积尘即可，不需要频繁更换耗材。在实际应用中，这款构件搭配常规轴流风机使用时，可有效降低风机运行时的中低频气动噪声，同时不会明显降低风机的送风效率，对于需要控制设备噪声的厂房通风、设备散热排风、商用建筑新风系统等场景都有较好的适配性。建模过程中对穿孔的边缘做了微小的倒角处理，既避免加工时出现锐边割手的问题，也能进一步降低气流穿过孔位时的摩擦噪声，支耳上的安装孔预留了少量的位置公差，可适配同规格不同厂家风机的安装孔位细微偏差，降低现场安装的对位难度。
