嵌入式面板连接门锁三维结构设计

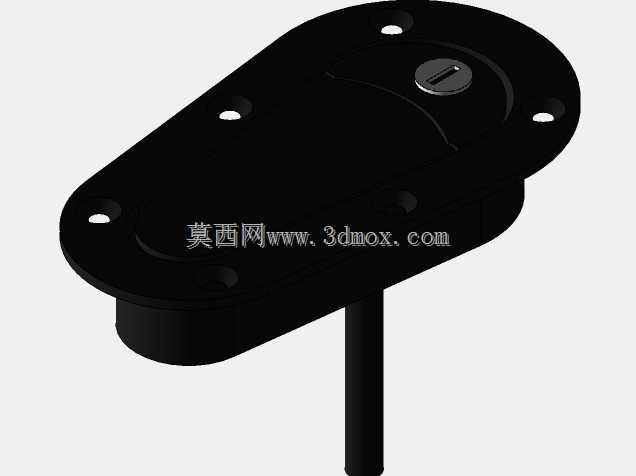

　　这款嵌入式面板连接门锁，主要应用在各类需要隐蔽式锁止的工业设备舱门、检修面板、特种车辆内饰舱盖、机柜侧门等场景，区别于外露式挂锁、明装把手锁，它的安装完成后仅露出锁芯操作面，不会在设备外表面形成突出结构，能避免设备运输、使用过程中突出部件被剐蹭变形，也能减少外部杂物卡滞锁体的概率，适配对外观平整度有要求的设备安装需求。从实际使用功能来看，这款锁通过钥匙转动锁芯带动内部拨杆结构，实现锁舌的伸缩动作，锁止状态下锁舌卡入安装基座的卡槽内，将面板与安装框架牢牢固定，解锁后锁舌收回，面板可绕配套铰链实现翻转开启，不需要额外加装把手，操作时仅需配套钥匙即可完成解锁，适合需要限制非授权人员开启的设备舱室使用。设计层面上，整体采用扁平式椭圆安装基座，基座上预留四个均匀分布的沉头安装孔，安装时可通过沉头螺丝从正面将锁体固定在面板的预制安装槽内，沉头孔设计能保证螺丝安装完成后不突出锁体表面，不会影响面板的闭合贴合度；锁芯采用一字槽通用结构，适配常规工业钥匙，降低了钥匙配套的成本，锁体外壳做了圆角过渡处理，没有尖锐棱角，安装时不会划伤安装人员手部，也能避免应力集中导致的壳体开裂问题。

　　外形尺寸方面，锁体整体厚度控制在较低范围，适配厚度1.5mm到5mm的各类金属面板、复合板材面板安装，安装时仅需要在面板上开出对应椭圆轮廓的沉台安装孔，不需要在面板背部预留过大的容纳空间，对安装空间的兼容性较强，安装边界上，锁体背部的拨杆转动行程经过精确计算，解锁和锁止过程中拨杆不会超出锁体投影范围过多，不会和面板背部的布线、内置零部件产生干涉，在紧凑的设备内部空间里也能顺利安装。

　　结构细节上，锁体内部的传动部件做了限位设计，钥匙转动到锁止和解锁的极限位置时会有明确的卡位反馈，操作人员不需要额外判断转动角度，就能确认锁具是否处于正确的工作状态；锁舌采用耐磨金属材质，长期反复开合使用也不会出现过度磨损导致的锁止松动问题，基座和面板接触的面做了平整化处理，安装后和面板贴合紧密，能减少灰尘、水汽从安装缝隙进入设备内部的概率，适配多数常规工业环境的防护需求。

　　在配套安装时，这款锁可以和同系列的隐藏式铰链配合使用，实现面板完全无外露五金件的安装效果，在一些对外观整洁度要求较高的检测设备、实验仪器、特种装备上应用时，能大幅提升设备外观的整体性，同时相比外露式锁具，它的防破坏能力也更强，因为没有外露的受力部件，非授权人员很难通过撬动外部部件破坏锁体结构。建模过程中对各个装配部件的配合公差做了合理预留，锁芯和基座的转动配合间隙控制在合理范围，既不会因为间隙过大出现晃动，也不会因为间隙过小导致转动卡滞，安装孔的位置精度经过校准，和标准安装孔位完全匹配，实际生产时可以直接参考模型尺寸开模或者进行机加工，不需要二次调整孔位。
