130mm外径机器人行走用塑料轮结构

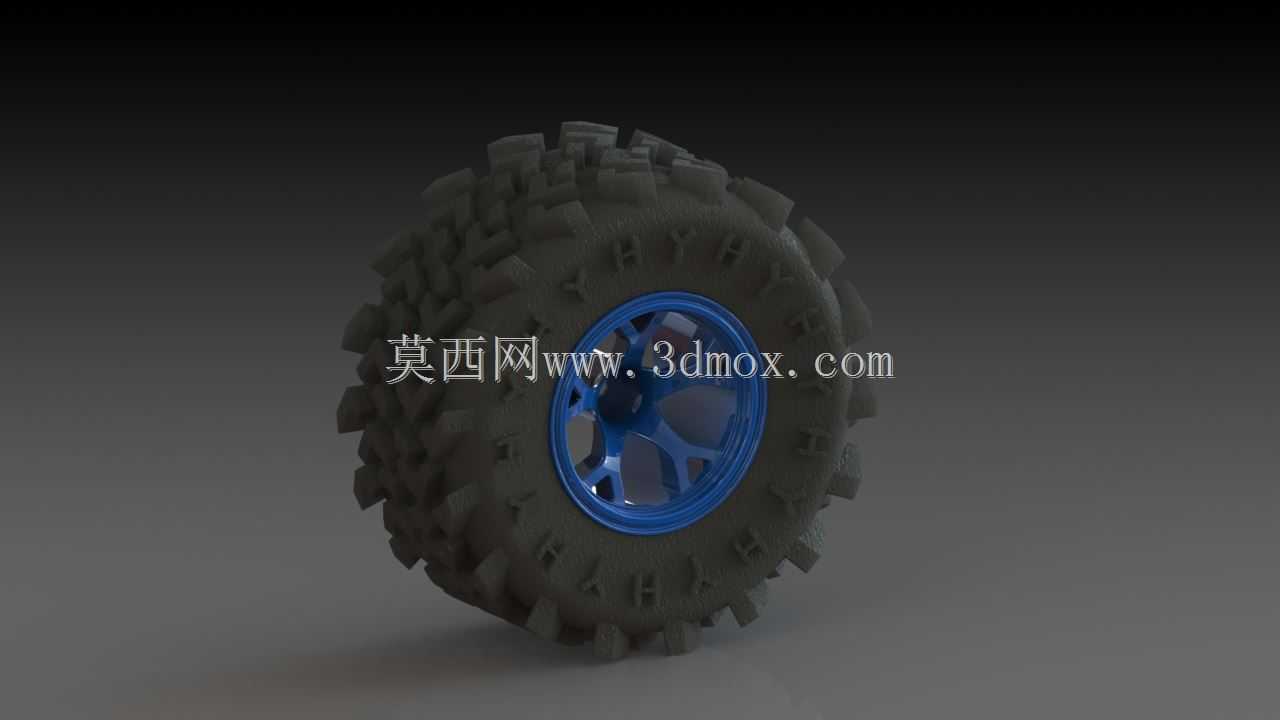

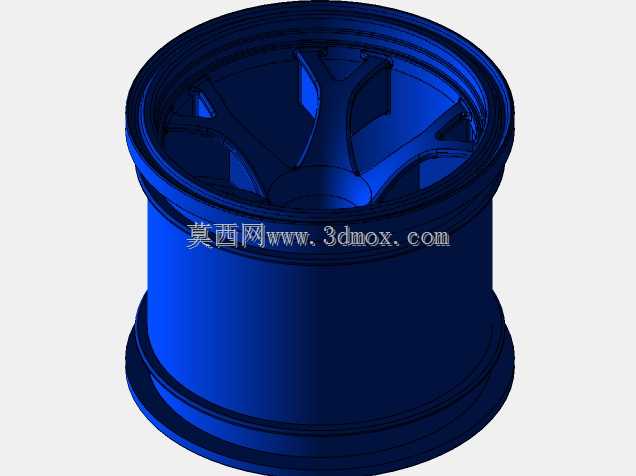

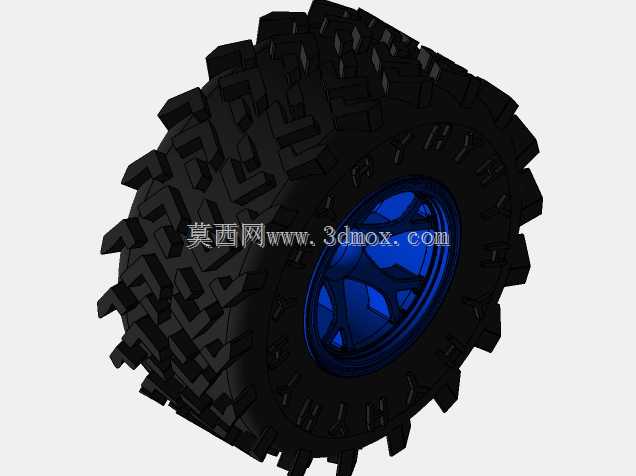

　　这款轮体主要面向小型移动机器人的行走场景设计，适配教育类竞赛机器人、小型巡检移动平台、桌面级搬运AGV这类对自重有严格控制要求的设备，在室内平整铺装地面、短绒地毯、轻度不平整的环氧地坪场景下都能稳定工作，不会因为轮面抓附力不足出现起步打滑、转向侧滑的问题。从结构设计逻辑来看，轮体采用轮毂与胎面分体的设计思路，蓝色轮毂部分采用硬质工程塑料注塑成型，辐条采用非等厚的镂空结构，在保证轮芯安装位径向支撑强度的前提下，尽可能削减了轮毂部分的非必要材料重量，轮芯位置预留了标准的D型轴安装孔位，能够直接匹配市面上常见的小型直流减速电机输出轴，不需要额外加工转接轴套就能完成装配，安装时只需要将轴插入轮芯后通过径向顶丝锁紧即可，装配公差控制在常规机械加工的IT8级精度范围内，普通 hobby 级的加工条件就能满足装配要求，不会出现轴孔过松导致的轮体径向跳动问题。

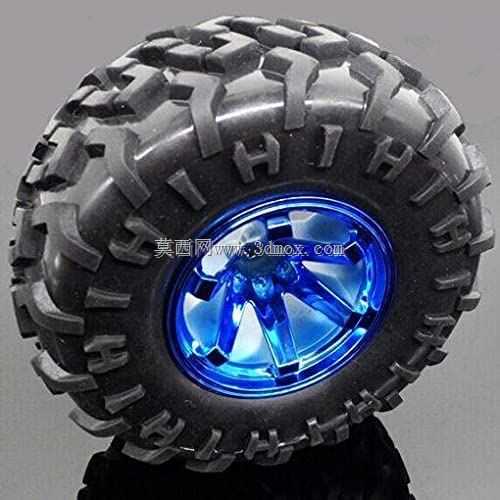

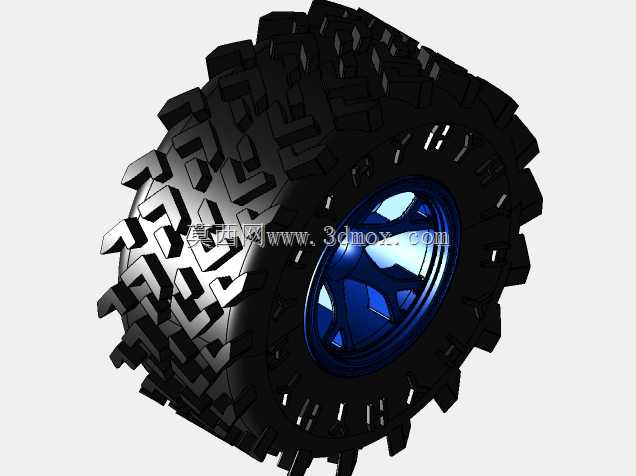

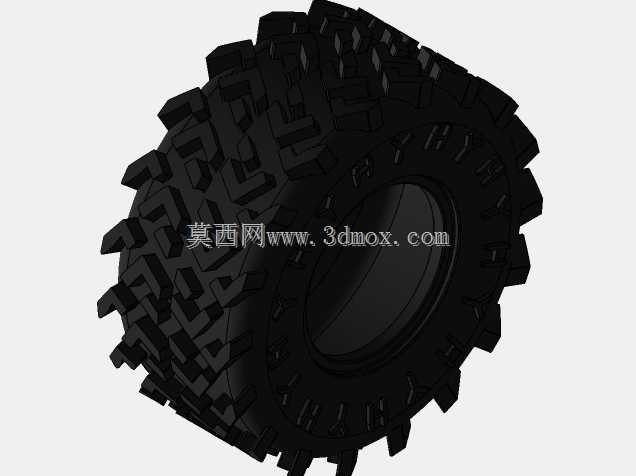

　　胎面部分采用带深齿的越野胎纹设计，胎齿高度约5毫米，齿形采用交错排布的块状结构，相比光滑平面的轮面，这种胎纹在接触地面时能通过齿块的形变增加接触面积，同时在经过细小颗粒、地面接缝位置时，胎齿可以嵌入缝隙提供额外的抓附力，避免轮体空转。轮体的整体外径为130毫米，轮面宽度为55毫米，这个尺寸参数是经过多轮行走测试确定的：外径过小会导致轮体越障能力不足，遇到10毫米左右的地面凸起就容易卡滞，外径过大则会提升轮体自身的转动惯量，增加驱动电机的负载，对小扭矩的减速电机不友好；55毫米的轮宽则平衡了接地压强与转向阻力，轮宽过窄会导致接地比压过大，在软质地面容易下陷，轮宽过宽则会让差速转向时的滑动摩擦力大幅提升，增加转向时的电机功耗。

　　单轮整体重量控制在158克，对于自重通常在2-5公斤的小型移动机器人来说，轮体自重占整机重量的比例不到10%，不会给行走驱动系统带来额外的负担，标准配置下建议单轮承重不超过5公斤，也就是四轮结构的整机总重量控制在20公斤以内即可稳定运行，如果有更高的承重需求，可以通过调整轮毂的辐条厚度、更换更高强度的轮毂材料、增加胎面内部的支撑筋结构来提升承重能力，不需要完全推翻原有轮体的外形与安装尺寸，能够兼容原有底盘的安装位，减少设计迭代的工作量。

　　在实际选型应用中，这款轮体不需要额外搭配橡胶轮胎，塑料胎面本身的耐磨性能就能满足室内场景下上千小时的行走使用需求，相比外包橡胶的轮体，全塑料结构的成本更低，批量生产时的一致性更好，不会出现橡胶外包层脱胶、老化开裂的问题，适合教育机器人这类批量生产、使用周期适中的产品。设计过程中也充分考虑了三维建模的装配便利性，轮体的所有特征都采用参数化建模方式绘制，轮毂的安装孔直径、辐条厚度、胎齿的高度与角度都可以通过参数直接调整，不需要重新绘制草图就能快速衍生出不同尺寸、不同承重等级的同系列轮体模型，结构设计人员在做移动底盘方案时，可以直接调用这个模型完成底盘的整体装配干涉检查，提前验证轮体与底盘底板、电机支架、悬挂结构之间的间隙是否合理，避免加工装配时出现轮体蹭到结构件的问题。胎面的中心位置预留了动平衡调整的工艺位，对于转速较高的行走应用场景，可以在这个位置添加配重块调整轮体的动平衡，降低高速行走时的轮体震动，提升整机行走的稳定性。
