HTD8M圆弧齿同步传动皮带参数化结构

在轻工包装、电子装配、数控机床进给轴这类对传动比精度有硬性要求的场景里，HTD8M齿形的同步带一直是替代链传动、平带摩擦传动的核心选型，区别于普通梯形齿同步带，8M圆弧齿的齿廓曲线能大幅降低齿根应力集中，在高速往复传动、频繁启停的工况下，不会出现梯形齿常见的齿根断裂、跳齿打滑问题，很多做自动化线体改造的工程师，在调整输送段间距、更换不同行程的驱动模组时，最头疼的就是找不到适配长度的同步带现成模型，每次都要重新画齿形、扫掠环形带体，重复工作量极大。

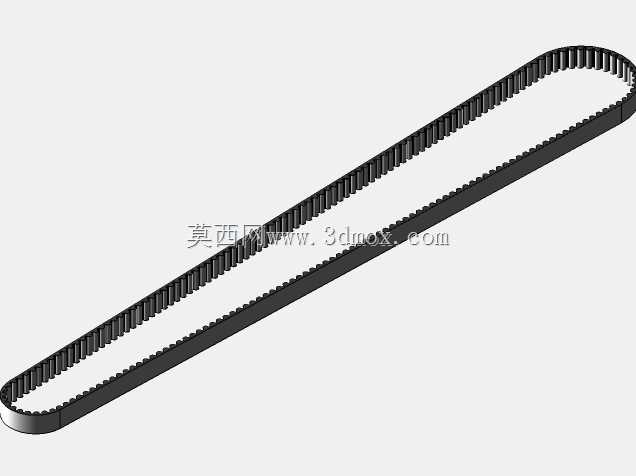

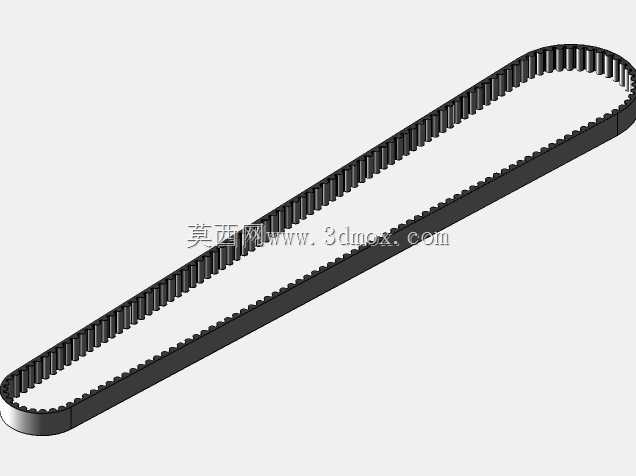

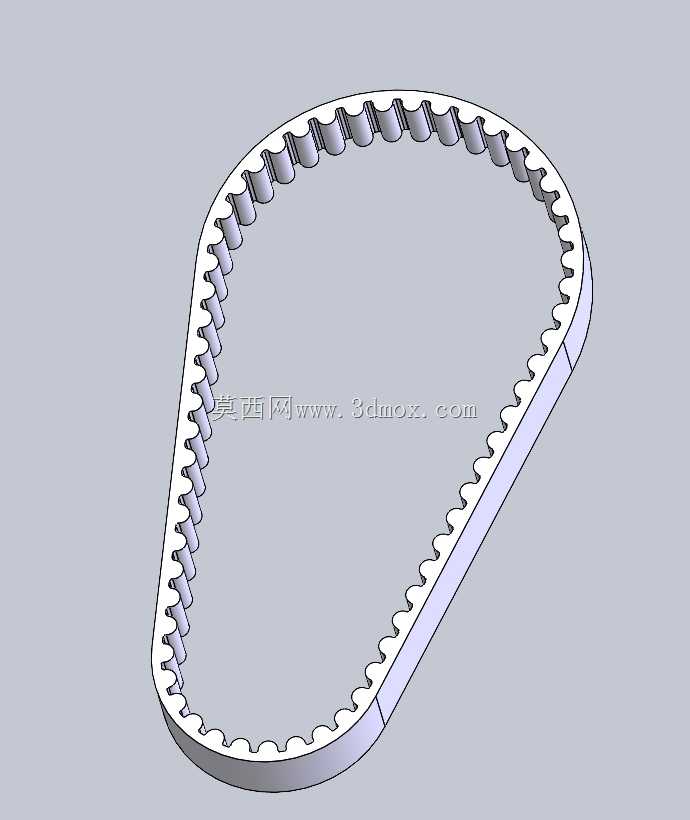

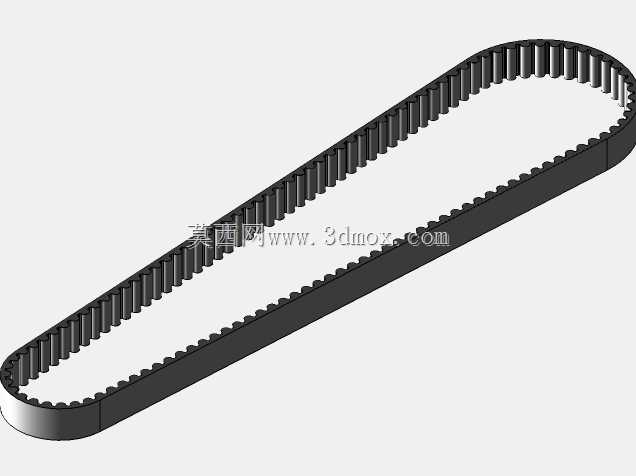

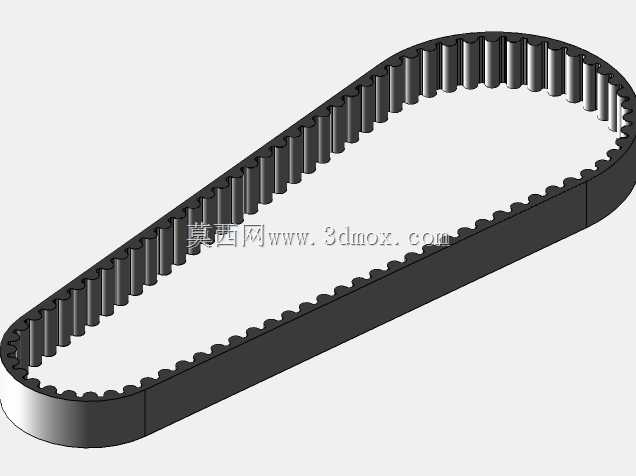

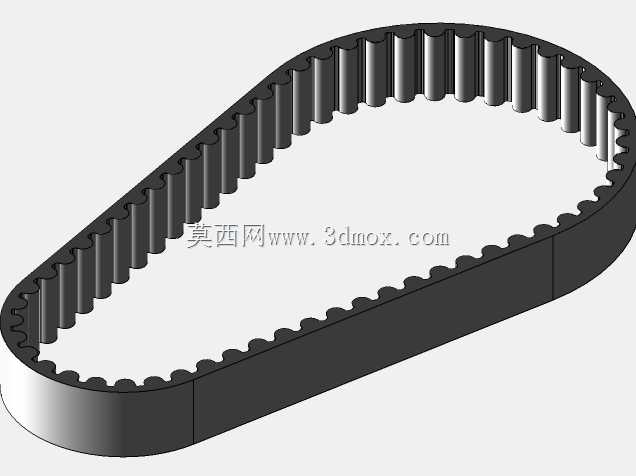

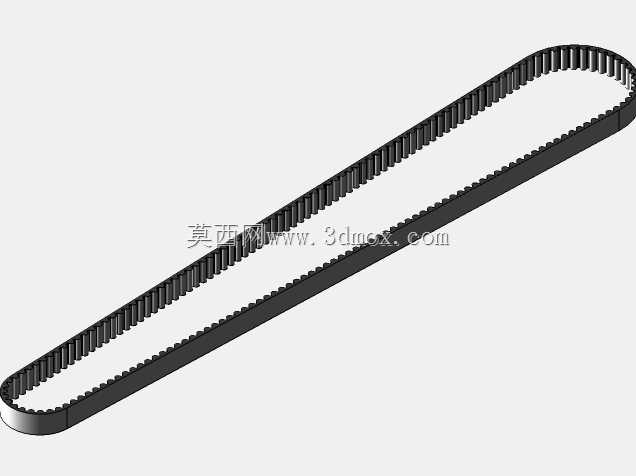

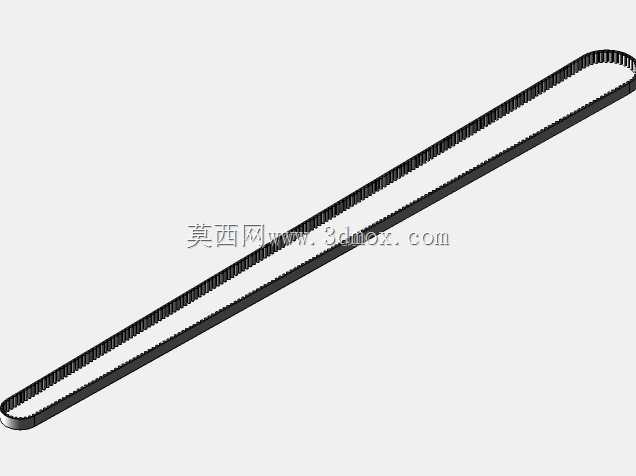

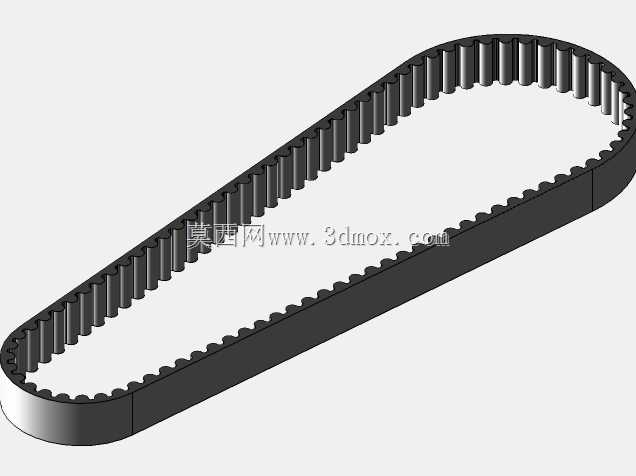

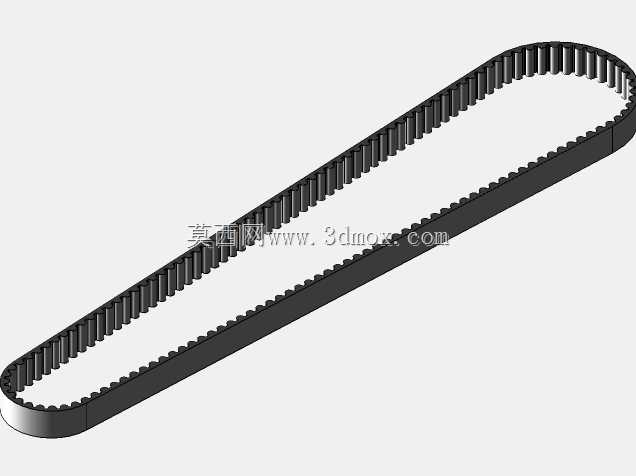

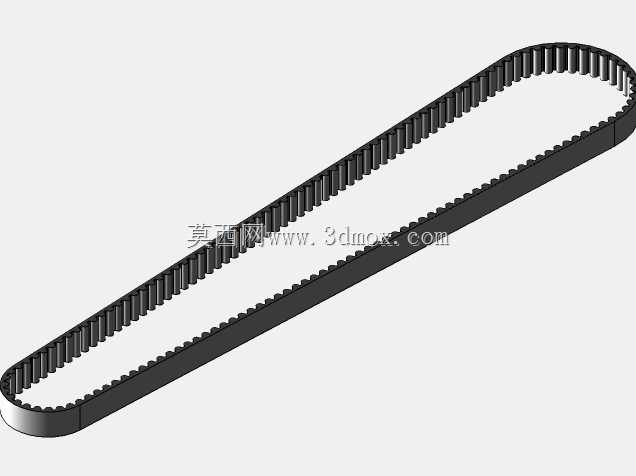

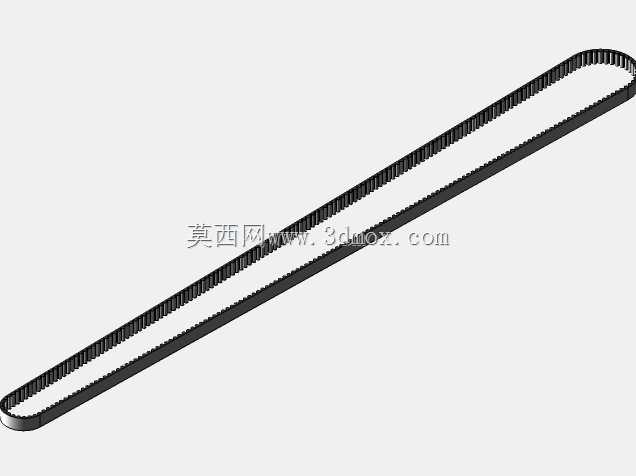

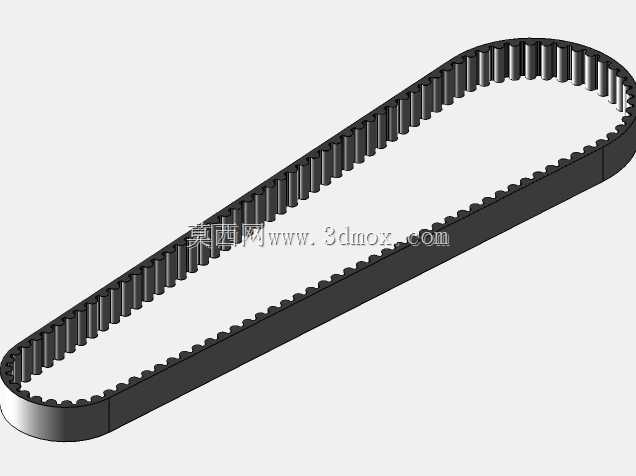

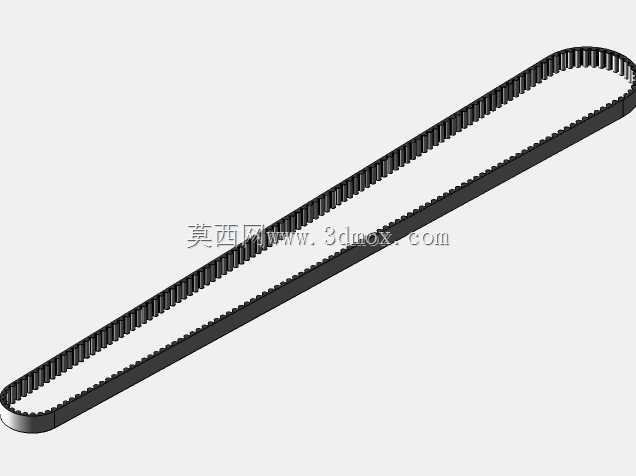

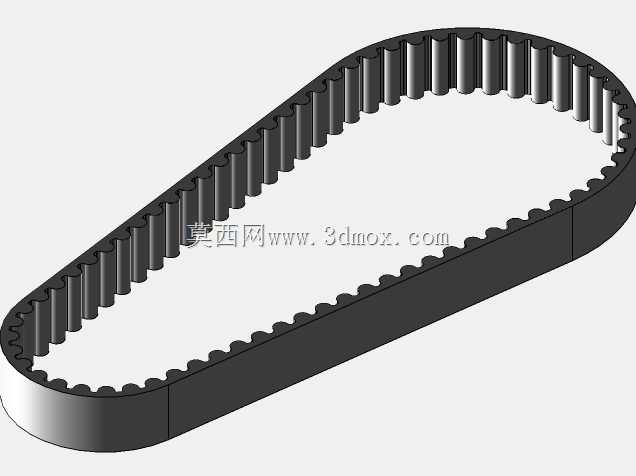

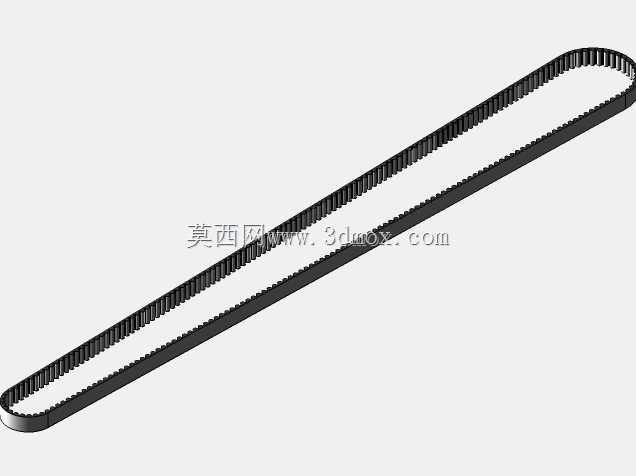

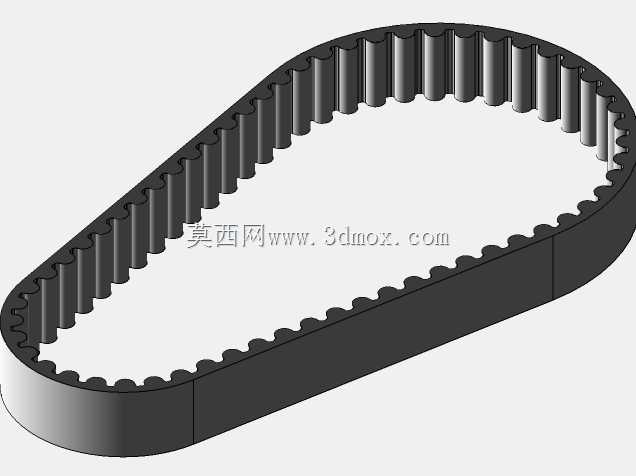

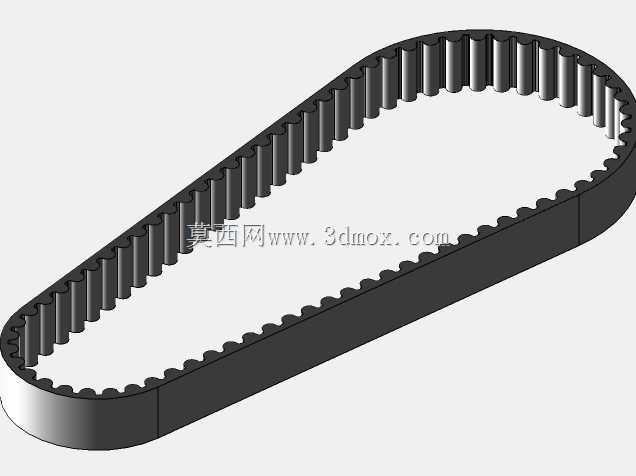

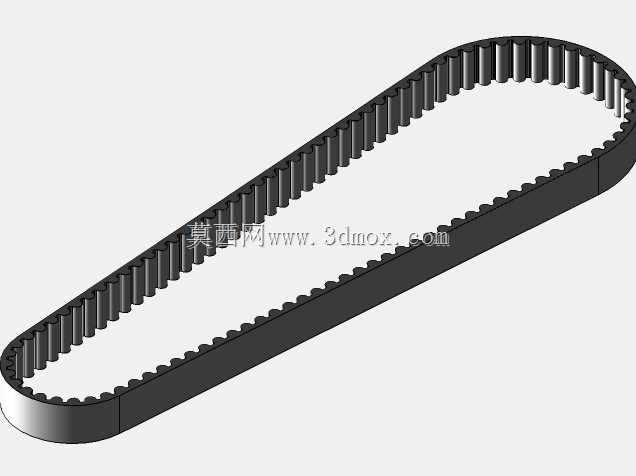

这个参数化的同步带结构，完全围绕实际工程选型的调整逻辑搭建，设计表内把节线长度、带宽、带厚这些核心参数做了全关联，不需要手动逐个修改特征尺寸，调整节线长度参数时，带体的环形轮廓会自动重新生成，齿形会沿着新的节线周长均匀排布，不会出现齿距累积误差、齿形错位的问题，很多新手建模时容易犯的错误是直接把直齿段扫掠成环形，忽略了同步带弯曲段的齿形节距是沿节线分布的，实际装配时会出现带齿和带轮齿槽卡滞、啮合侧隙不均匀的问题，这个结构在建模时就把弯曲段的齿形做了法向对齐，不管是小带轮包角段还是上下平直的传动段，齿形的节距始终保持8mm的标准值，和同规格带轮装配时能直接匹配标准侧隙，不需要额外修配齿形。

从安装边界来看，这个结构预留了实际选型时的调整余量，带宽参数覆盖了工业常用的20mm到80mm区间，带体总厚度保持8M齿形的标准5.6mm尺寸，齿高3.4mm，选型时只要确定两个带轮的中心距、传动比，就能直接调整节线长度参数得到对应规格的带体模型，不需要重新计算齿的数量，设计表会自动根据节线周长匹配对应的齿数，保证齿距始终符合标准值。很多工程师在做传动系布局时，容易忽略同步带的张紧行程预留，这个模型在平直段的长度参数上做了可调整余量，模拟实际安装时张紧轮调整、中心距微调的位移空间，不会出现模型装配后张紧结构没有调整余量的问题。

从实际功能特性来说，这个结构还原了HTD8M同步带的实际受力特点，圆弧齿的齿顶和带轮齿槽底部预留了标准间隙，啮合时是齿面的渐开线接触，不是梯形齿的线接触，传动时的噪音更低，承载能力比同节距的梯形齿高出30%左右，适合用在伺服电机驱动的高精度进给场景，比如贴标机的送标辊传动、包装机的膜料牵引、3D打印机的XY轴传动，这些场景既要求传动比准确，不能有累积误差，又要求传动过程平稳，不能有冲击振动。模型里的带体部分做了分层结构的特征区分，背部的橡胶层、中间的强力层、内侧的齿形橡胶层都做了独立的特征，做有限元受力分析时，可以直接给不同层赋予对应的材料属性，比如强力层用玻璃纤维或者钢丝的材料参数，橡胶层用超弹性材料参数，不需要再重新拆分零件，能直接导入仿真模块计算张紧力下的带体变形、齿面接触应力，给张紧力的调整、带宽的选型提供数据参考。

在实际设备维护和备件选型场景里，这个参数化模型也能大幅提升效率，很多老旧设备的同步带备件没有明确的型号标注，只需要测量两个带轮的中心距、带轮的齿数、带宽，就能直接调整参数生成对应的同步带模型，直接导出工程图标注尺寸给供应商加工，不需要反复测绘齿形，避免因为齿形测绘错误导致的备件不匹配问题。建模时特意规避了很多通用模型的常见问题，比如带体的拐角处做了平滑过渡，没有尖锐的棱角，齿根处做了标准的圆角处理，和实际产品的工艺结构一致，不会出现模型齿根应力集中和实际情况不符的问题，环形带的接缝处做了无缝处理，模拟实际同步带的环形硫化工艺，没有拼接的缝隙特征，做运动仿真时不会因为接缝处的凸起导致运动干涉、仿真报错。
