不锈钢肘节式拨动锁紧固结构设计

这类肘节式拨动锁常被应用在需要频繁开合、且要求锁紧后具备足够防松能力的工业场景中，比如户外设备检修舱门、特种车辆侧舱盖板、工业机柜密封门、小型压力容器快开端盖，还有部分需要快速锁定的工装夹具工位，相比普通螺栓紧固，它不需要额外工具就能完成锁紧与解锁操作，单人徒手即可完成全部操作流程，能大幅降低日常运维、换型作业的操作时长。

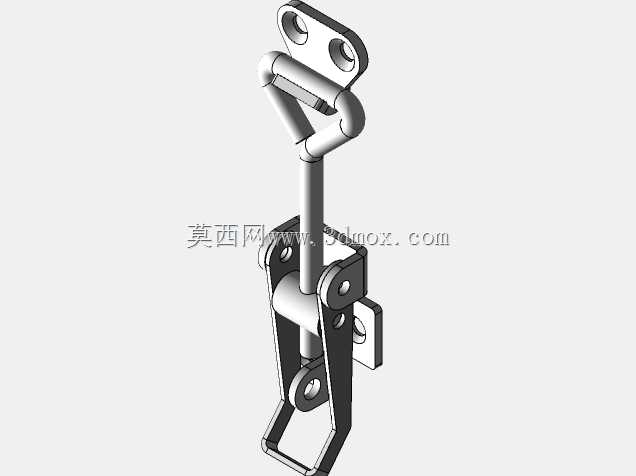

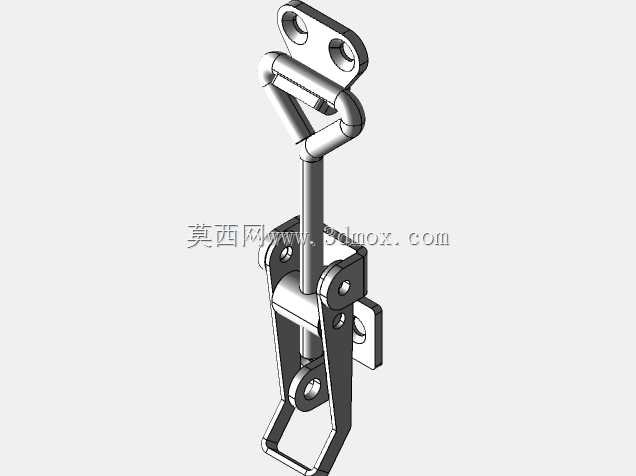

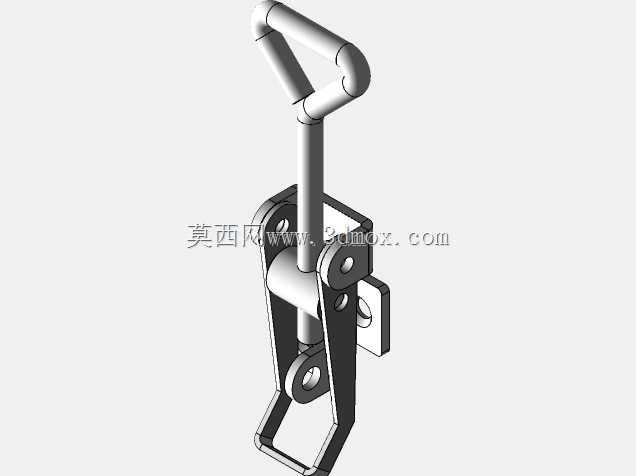

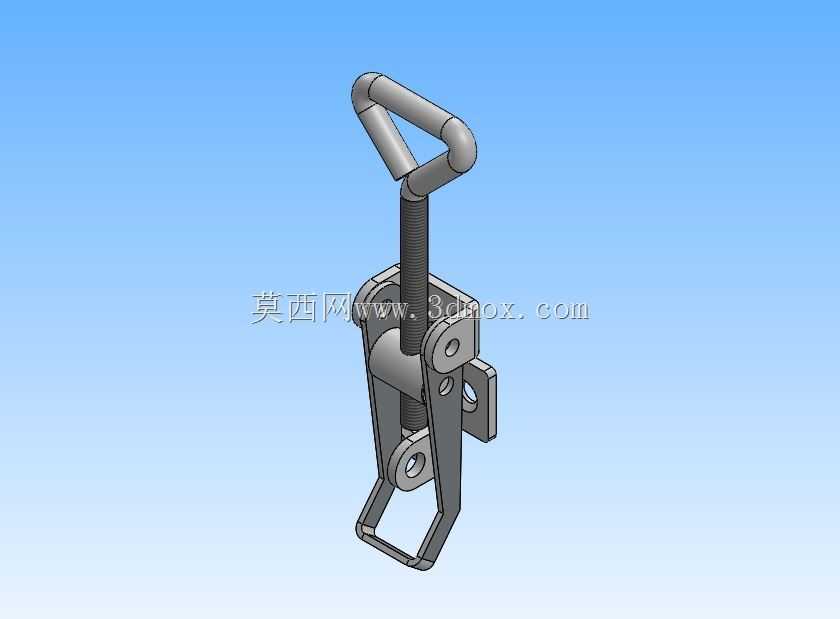

从功能特性来看，这款锁具采用肘节过死点锁紧原理，当扳动顶部的环形手柄下压到位后，内部连杆结构会越过力学死点位置，此时即便受到外部振动、冲击载荷，锁扣也不会自行松脱，锁紧力会通过中部的螺纹杆传递到下端的挂钩部位，持续对被连接件施加压紧力，保证结合面不会出现间隙。螺纹杆部分预留了足够的调节行程，安装时可以根据被连接件的实际压紧厚度，旋转螺纹杆调整有效工作长度，适配不同厚度的法兰、门板搭接量，不需要额外加工调整垫片就能获得合适的预紧力，避免因预紧力过大导致部件变形，或是预紧力不足出现密封失效、盖板晃动的问题。

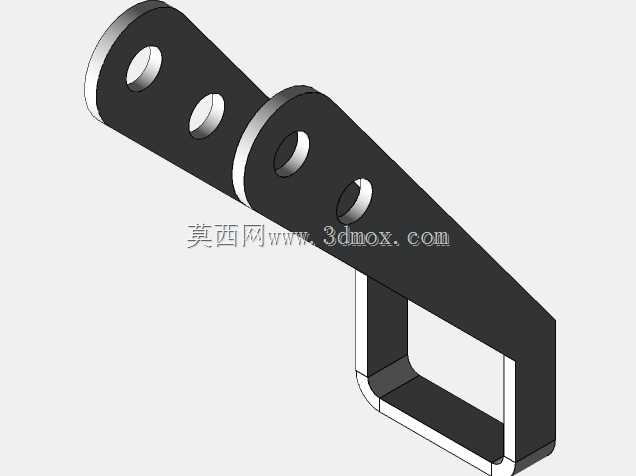

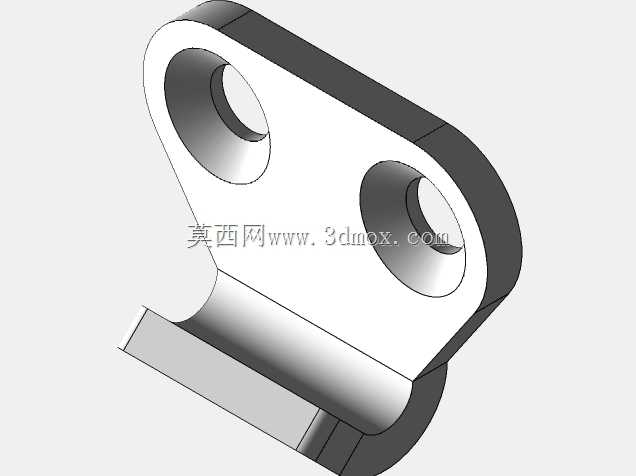

设计过程中首先要考虑的是受力路径的合理性，整体受力从手柄输入，经过中部的铰接支架传递到安装底座，最终由安装底座上的两个固定孔将载荷分散到安装基体上，铰接部位的销轴采用间隙配合设计，既保证扳动过程中转动顺畅无卡滞，又不会因配合间隙过大出现锁紧后旷量。顶部的环形手柄做了圆弧过渡处理，握持部位没有尖锐棱角，徒手操作时不会硌伤手掌，扳动行程控制在人体手部舒适施力的角度范围内，不需要借助加力杆就能达到额定锁紧力。下端的挂钩采用开口式设计，挂接对应的锁扣座时不需要完全对准销孔，只要挂钩落入挂接范围，扳动手柄过程中就能自动导正挂接位置，降低现场安装对位的难度。

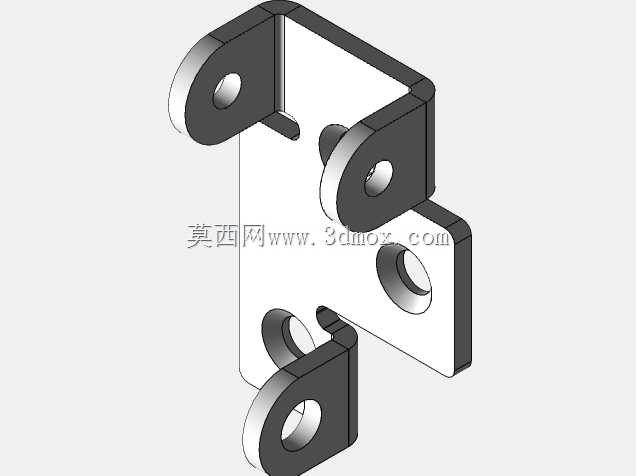

安装边界方面，这款锁具的安装底座为侧装式结构，两个安装孔的孔距按照通用工业五金的安装规范设定，适配常见的3mm到6mm厚度的安装板材，安装时只需要在基体上加工两个对应直径的通孔，用螺栓从背面固定即可，不需要做复杂的沉孔、铣槽加工。锁具处于解锁状态时，整体外轮廓不会超出安装基体侧面过多，避免在人员通行、设备移动过程中发生勾挂。锁紧状态下，手柄会自然贴合到锁体侧面，不会突出过高占用外部空间，在狭小的设备舱内部也能顺利操作。螺纹杆的直径经过强度校核，能够满足常规工业场景下的锁紧力需求，不会在反复扳动过程中出现螺纹变形、杆体弯曲的问题，铰接部位的接触面做了耐磨处理，长期反复开合也不会出现磨损松旷，保证锁紧力的稳定性。

在实际选型应用中，需要注意被锁紧部件的总压紧行程要和锁具的调节行程匹配，如果被连接件之间有密封胶条，要把胶条的压缩量计算到螺纹杆的调节范围内，避免锁紧后胶条压缩量不足导致密封失效，或是压缩量过大导致胶条过早老化失效。安装底座的固定螺栓要加装防松垫圈，因为锁具在扳动过程中会对安装螺栓施加交变载荷，长期使用后如果螺栓松脱，会直接导致锁具功能失效。这款锁的不锈钢材质能够适应潮湿、有轻度腐蚀的户外工况，不需要额外做表面防锈处理，在环卫设备、户外通讯机柜、食品加工设备的舱门上使用时，能够长期保持外观和功能的完整性，不会因为锈蚀出现扳动卡滞、锁死无法打开的问题。
