方接圆法兰过渡溜槽结构设计

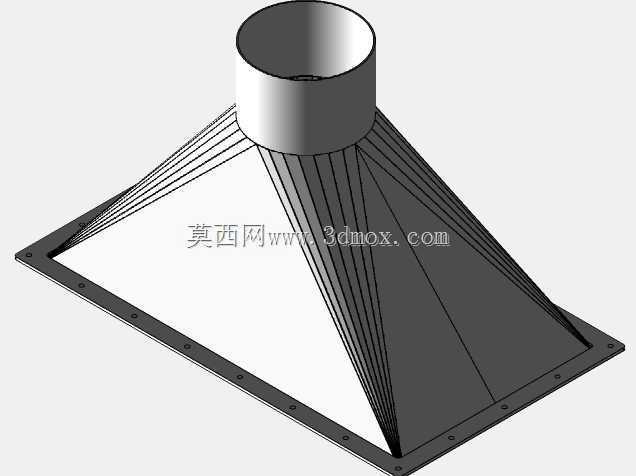

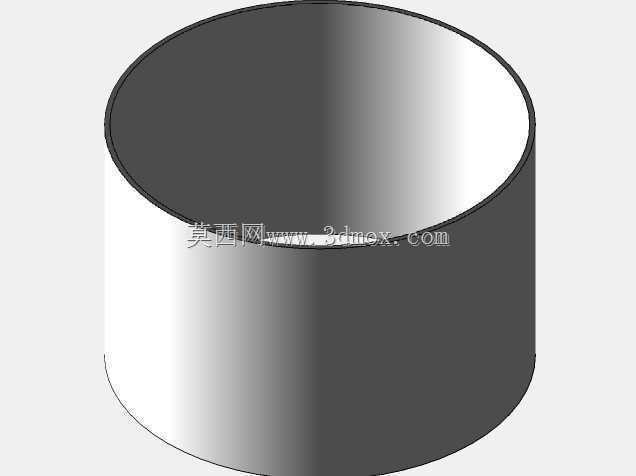

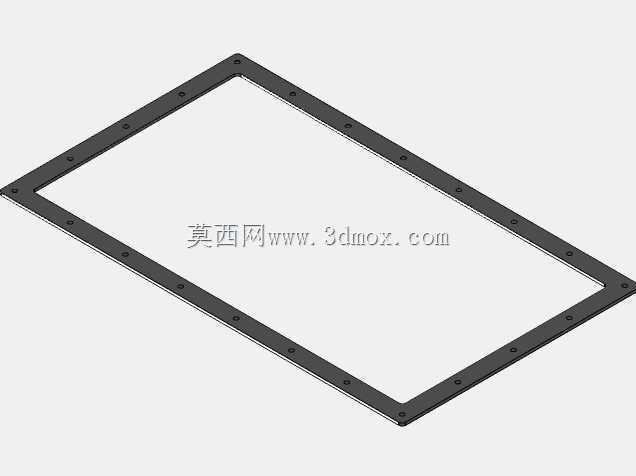

　　在散料输送、粉体转运、工业通风除尘等工程场景中，不同截面形状的管路衔接一直是结构设计的常见痛点，方接圆形式的法兰过渡溜槽，正是为解决方形安装接口与圆形管路之间的平顺过渡需求而设计的非标结构件。这类构件常出现在料仓出料端与圆形输送管道的衔接位置、除尘系统方形吸风罩与圆形风管的对接段、粮食加工与建材输送线中方形设备出口与圆形溜管的过渡段，能够避免截面突变带来的物料卡滞、风阻陡增、局部积料等实际工程问题。从结构功能来看，该溜槽上端为标准圆形直筒段，可直接与对应公称直径的圆形管道、软连接或者圆形设备出口对接，下端为带安装孔的方形法兰边，法兰边上的安装孔按照标准孔距排布，可通过螺栓紧固在方形料仓出口、方形设备接口或者方形风管端面上，

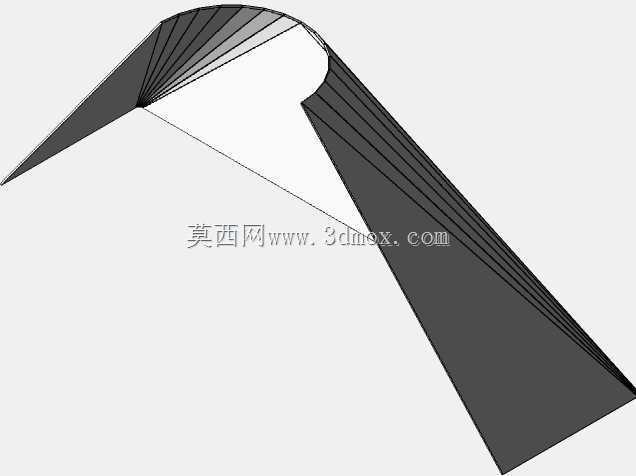

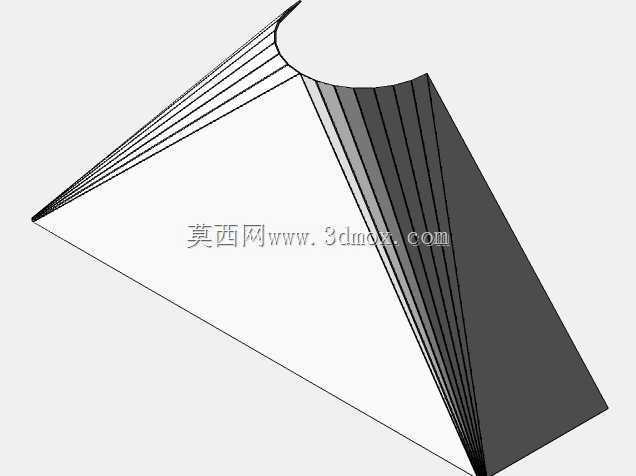

　　中间的锥形过渡段采用多块板料折弯拼接的结构形式，将圆形截面平顺过渡到方形截面，过渡段的锥角经过合理控制，针对散料输送场景时，锥角大于物料的安息角，保证物料能够依靠自重顺畅滑落，不会在过渡段内壁产生积料堵料的问题；针对通风除尘场景时，过渡段的线型采用渐扩或渐缩的顺滑曲面，降低气流通过时的局部阻力损失，减少紊流产生的风噪与能耗。设计这类过渡溜槽时，首先要明确两端的安装边界条件：上端圆形接口的内径、壁厚、是否需要预留焊接翻边或者卡箍安装位，下端方形法兰的外轮廓尺寸、安装孔的孔距与孔径、法兰边的厚度，这些参数直接决定了构件的安装适配性，若安装孔位偏差超过1mm，现场安装时就会出现螺栓无法穿入的问题，

　　因此建模时需要严格按照对接设备的接口尺寸进行定位。其次要核算过渡段的板材厚度，根据输送物料的磨损性、输送风压或者物料的堆积重量选择合适的板材，比如输送矿石等磨琢性强的物料时，需要选择更厚的耐磨钢板，必要时还可在溜槽内壁增加耐磨衬板的安装位；如果是通风除尘用的低压风管过渡段，可选择较薄的镀锌钢板降低成本。过渡段的拼接焊缝位置也需要提前规划，尽量将焊缝设置在应力较小、物料冲刷较弱的位置，同时要保证焊接后整体的形位公差，避免两端接口出现同轴度或者平面度超差，影响现场安装密封效果。从外形尺寸来看，这类溜槽的整体高度需要根据现场安装空间确定，在满足过渡锥角要求的前提下尽量压缩高度，减少占用的竖向空间，若现场空间受限，还可调整过渡段的偏心距，

　　做成偏心方接圆结构，适配错位的接口安装需求。下端方形法兰的安装边宽度需要满足螺栓紧固的操作空间，一般要保证螺栓安装时扳手有足够的转动空间，避免出现螺栓无法拧紧的情况；上端圆形直筒段需要保留足够的插接长度，保证与上游管道连接时的密封长度，若采用法兰连接上端，也可在上端同样设置圆形法兰边，适配不同的连接形式。在实际工程应用中，这类过渡溜槽看似结构简单，却直接影响整条输送线或者除尘系统的运行稳定性，若过渡段设计不合理，散料输送时容易出现堵料，需要频繁人工清理，增加运维成本；通风系统中则会导致局部阻力过大，风机能耗上升，吸尘效果达不到设计要求。建模过程中需要重点关注过渡曲面的顺滑性，避免出现局部凹陷或者折角，尤其是输送粘性物料时，内壁的不平整很容易造成物料粘附堆积，长期运行后会导致通径减小，影响输送效率。同时还要考虑加工工艺性，过渡段的板料展开需要精准计算，保证折弯或者卷制后能够精准拼接，减少现场校正的工作量，法兰边与过渡段的连接位置需要满焊，若用于有密封要求的场景，还需要在法兰面上预留密封槽，安装密封胶条保证接口处无泄漏。
