角磨机固定切割支架结构设计

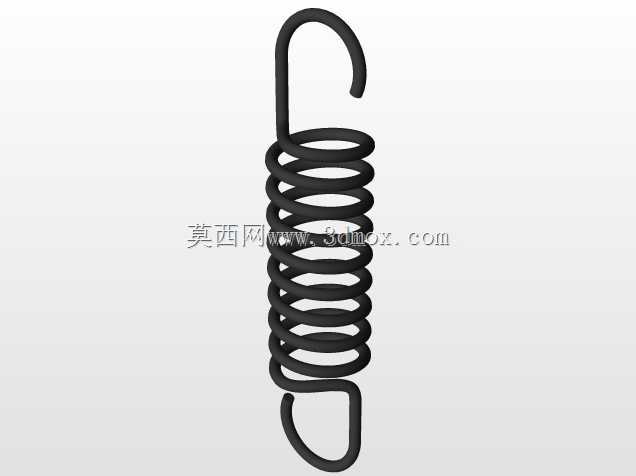

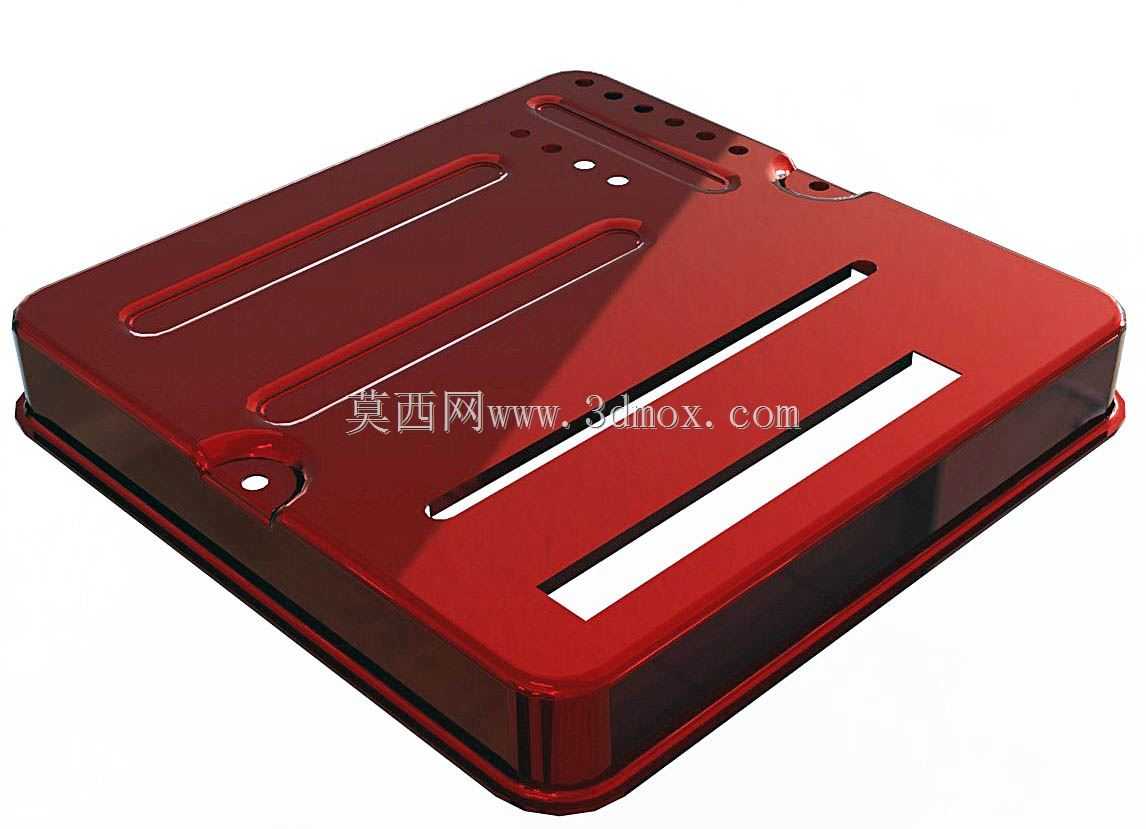

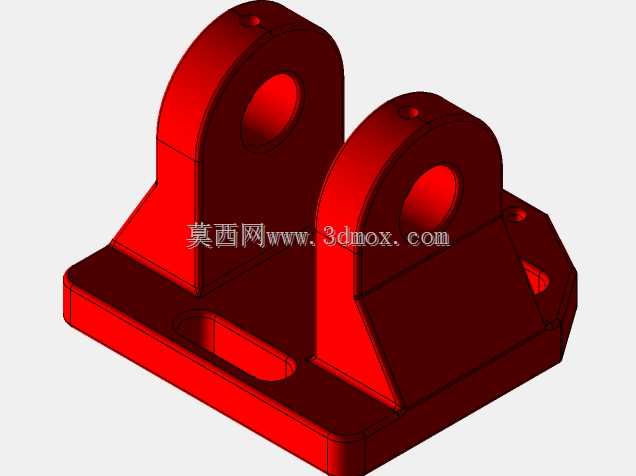

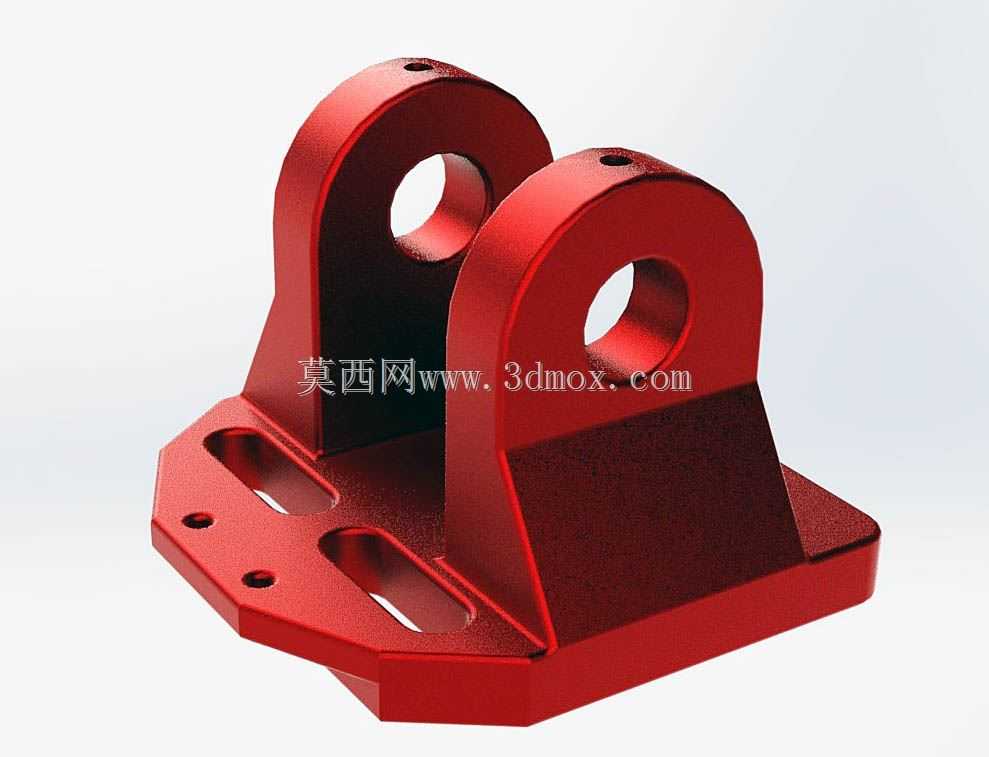

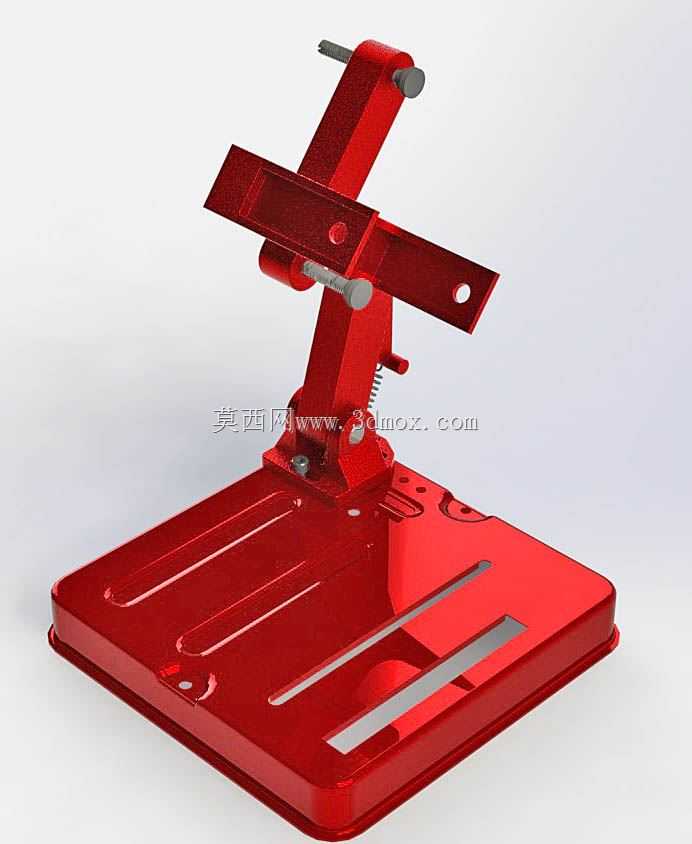

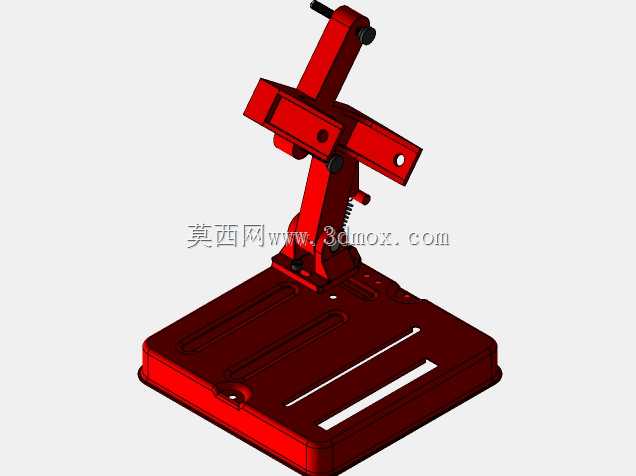

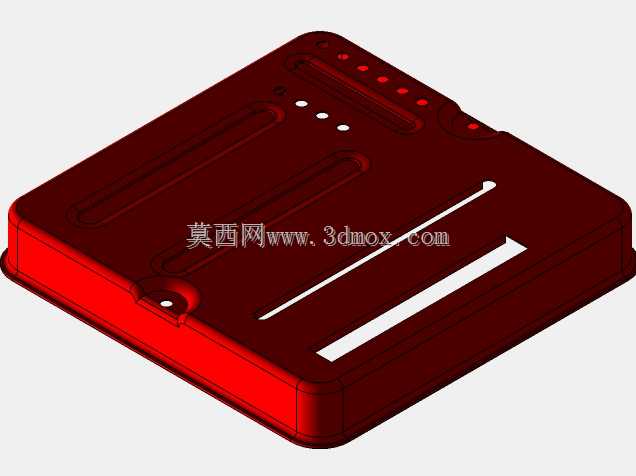

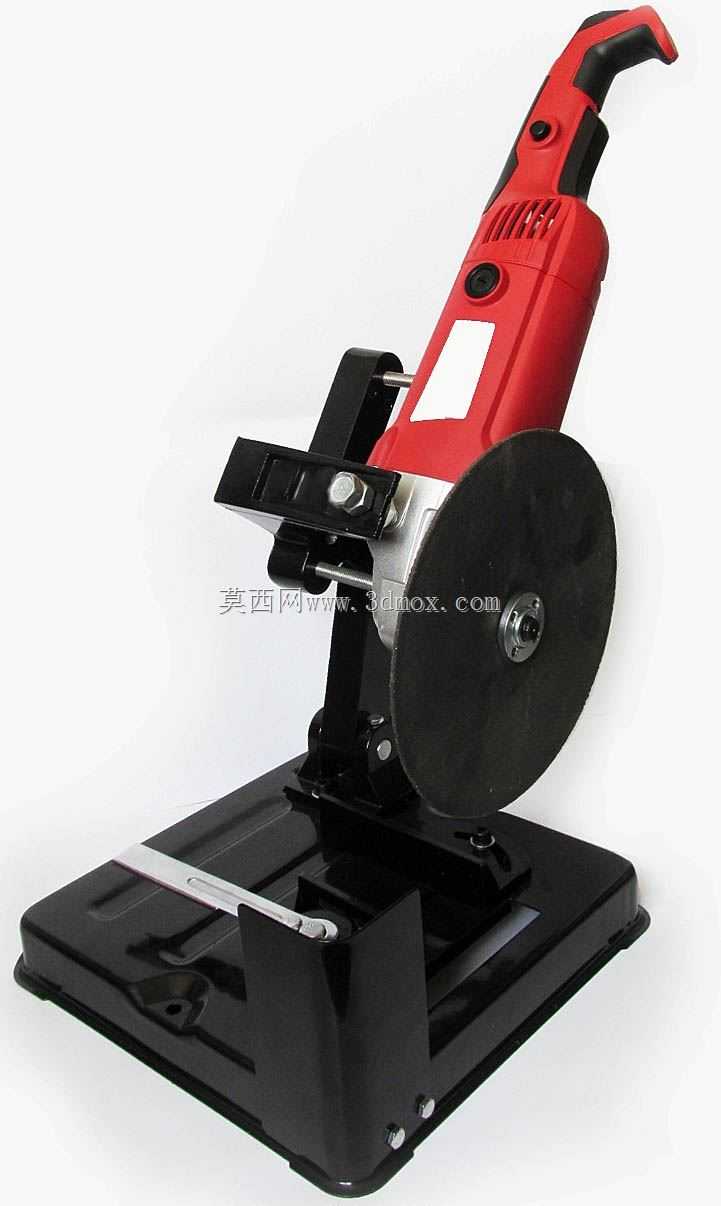

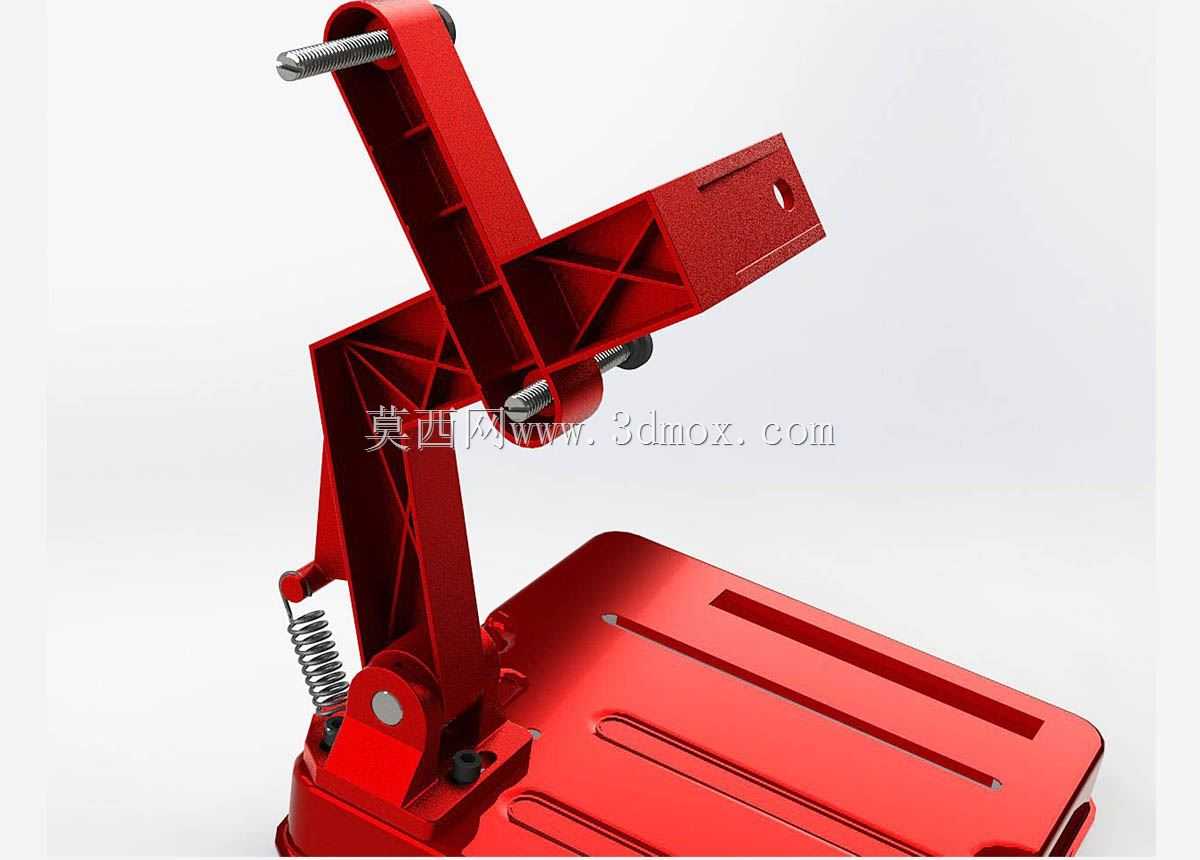

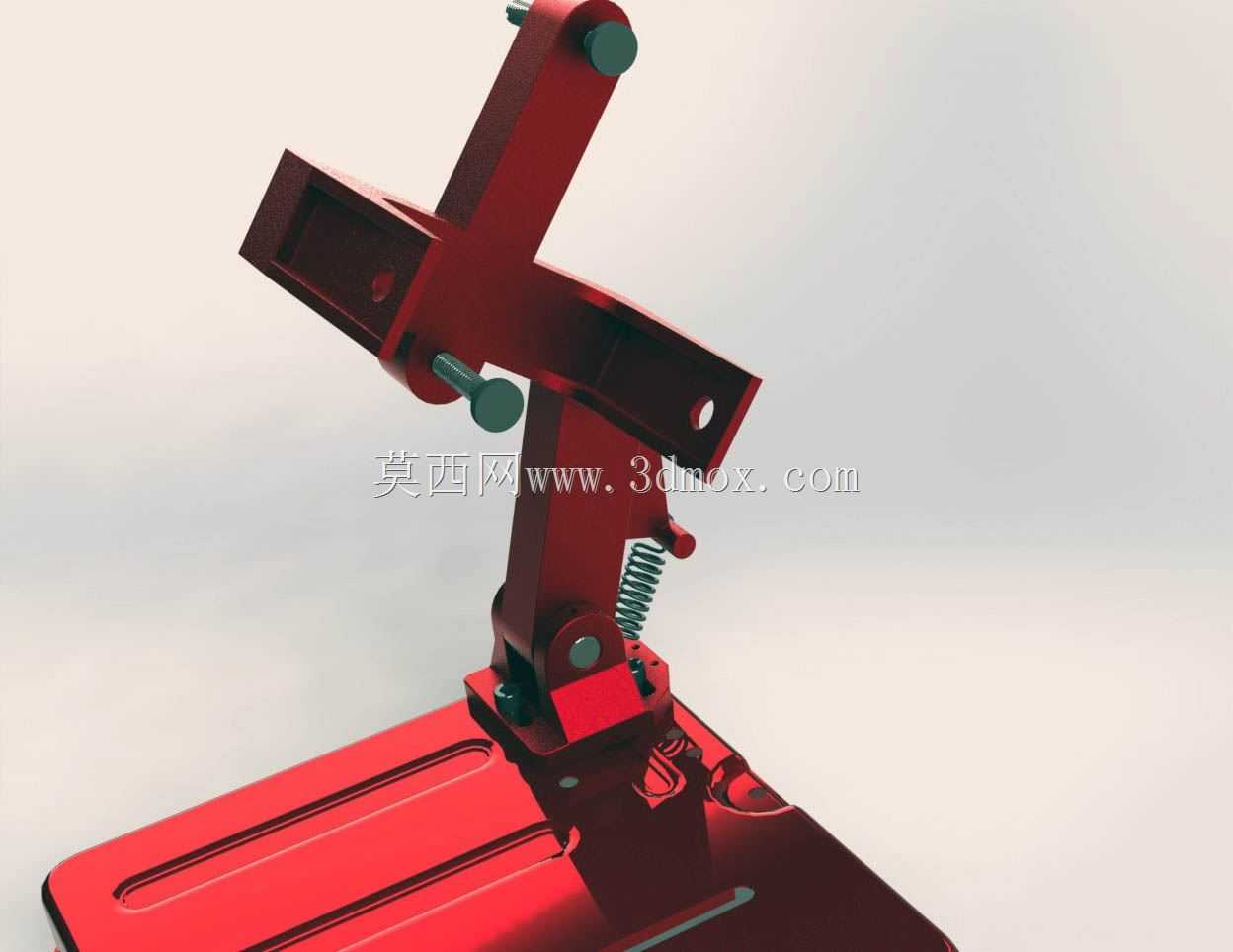

　　在现场金切加工、五金维修、小型构件预制的场景里，手持角磨机进行管材、型材切割时，常出现进给不稳、切口偏斜、角度失控的问题，既难以保证切割端面的垂直度，也存在操作安全隐患，这款角磨机固定支架正是针对这类痛点设计的工装结构，可将常规手持角磨机转换为小型台式切割设备，适配现场零散件的精密切割需求。从结构功能来看，支架底部为带定位槽的铸铁平板基座，基座表面开设的平行T型槽可搭配快速压块，对不同截面的待加工工件进行定位固定，避免切割过程中工件窜动；上部的角磨机安装摇臂采用铰接式结构，铰接点内置耐磨衬套，摇臂可绕铰接轴做圆弧进给运动，进给行程覆盖常规角磨机100-230mm规格切割片的最大切割深度，摇臂与基座之间加装复位拉簧，切割完成后松开手柄摇臂可自动抬升复位，无需手动托举，减少操作疲劳。

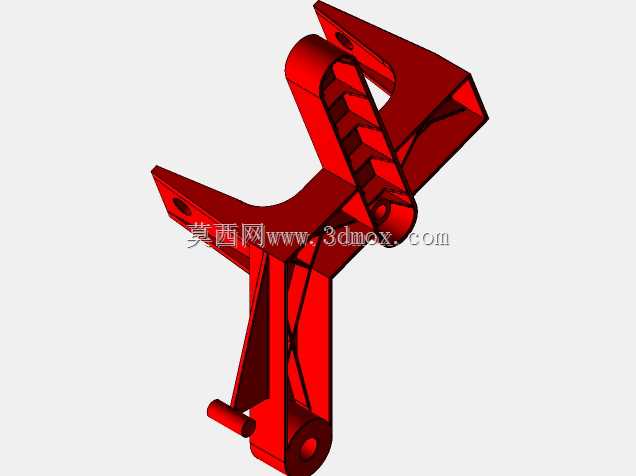

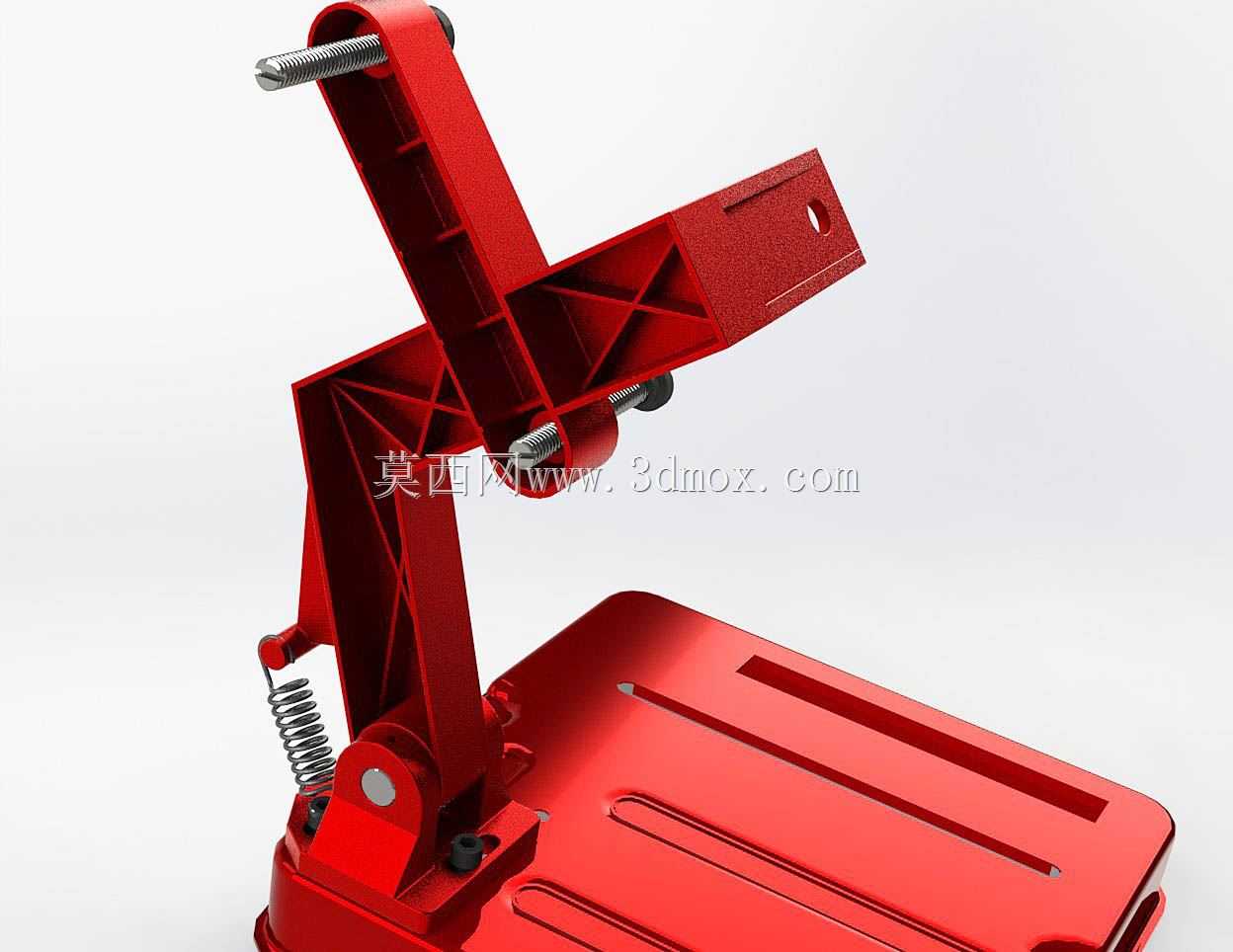

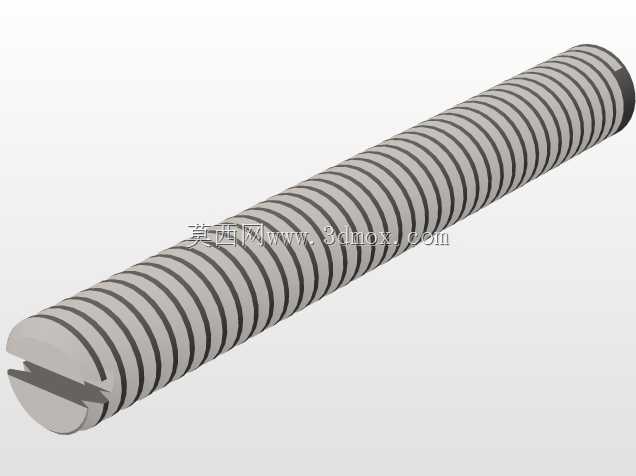

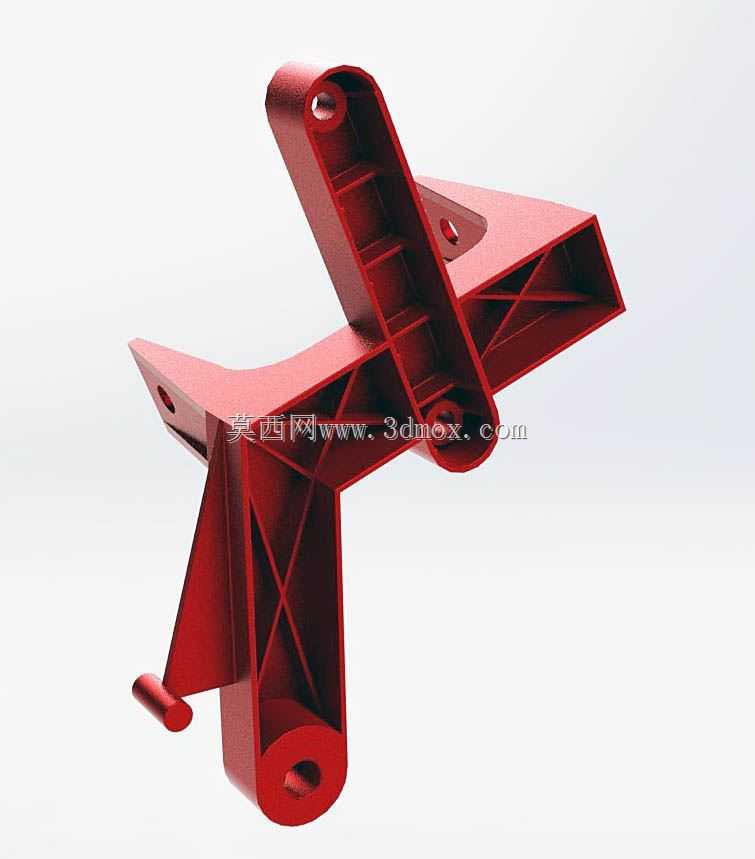

　　摇臂上的角磨机固定座采用可调式长孔设计，可适配不同安装孔距的角磨机主机，固定螺栓采用防松结构，避免高速切割过程中主机松动偏移；摇臂侧面设置的角度调节挡块，可在0-45度范围内锁定摇臂下俯角度，实现斜切面的定角度切割，挡块表面带刻度标识，调节时可直接读取角度数值，无需反复试切校准。从设计思路上，这款支架优先考虑了现场使用的刚性需求，摇臂主体采用加强筋结构，在控制整体重量的前提下提升结构抗弯刚度，避免切割进给时摇臂发生形变导致切口抖动；基座底部预留四个安装孔，可将支架整体固定在工作台或者临时木座上，进一步提升切割过程的稳定性，基座的平面度公差控制在0.1mm/100mm以内，保证工件放置时的基准水平。

　　安装边界方面，摇臂抬升到最高位置时，基座工作面到切割片最低点的垂直距离为120mm，可满足直径100mm以内圆管、厚度80mm以内扁钢的切割需求；摇臂水平方向的有效切割长度为230mm，适配常规小尺寸金属构件的切割长度要求；固定座的可调范围覆盖市面上绝大多数230型及以下规格角磨机的安装尺寸，用户无需对原有角磨机进行改装，直接通过螺栓紧固即可完成装配。实际使用场景中，这类支架可应用于装修现场的管材截断、五金维修店的小零件下料、钢结构安装现场的连接件切角、DIY加工的小型金属件制作等场景，相比手持切割，使用该支架后切割端面的垂直度可控制在0.5mm以内，切割面粗糙度明显提升，减少后续打磨工作量，同时操作人员双手可远离切割片工作区域，大幅降低操作风险。

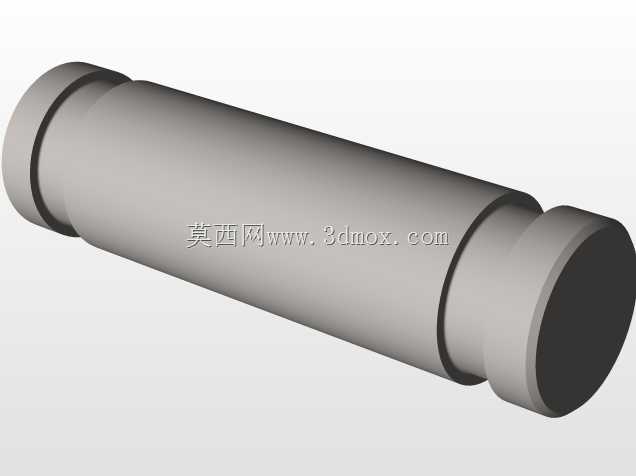

　　结构细节上，铰接轴采用带油杯的润滑结构，长期使用可定期加注润滑脂，减少铰接部位的磨损量，延长支架使用寿命；复位拉簧的拉力经过匹配设计，既不会因为拉力过大导致进给费力，也不会因为拉力过小出现摇臂自行下落的问题；基座表面的定位槽边缘做倒角处理，方便工件推入定位，避免毛刺卡滞。针对不同的切割需求，用户还可在基座上加装靠尺，实现定长批量切割，靠尺可沿基座的平行槽滑动调整位置，锁紧后即可保证批量工件的切割长度一致，适合小批量构件的加工作业。整体结构没有复杂的传动部件，维护难度低，日常使用仅需定期检查铰接部位的紧固情况、拉簧的弹力状态即可，无需复杂的保养流程，适配现场复杂的使用环境。
