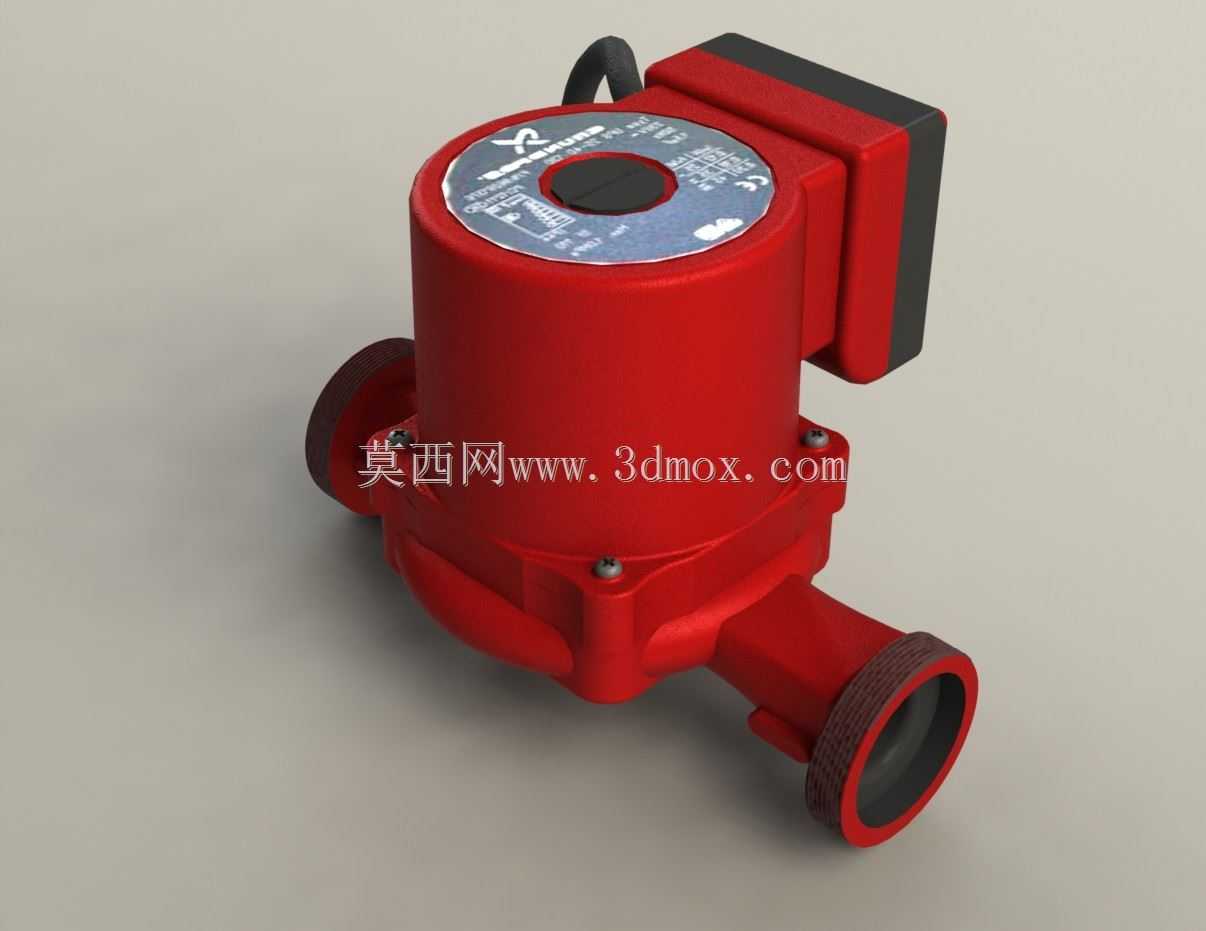

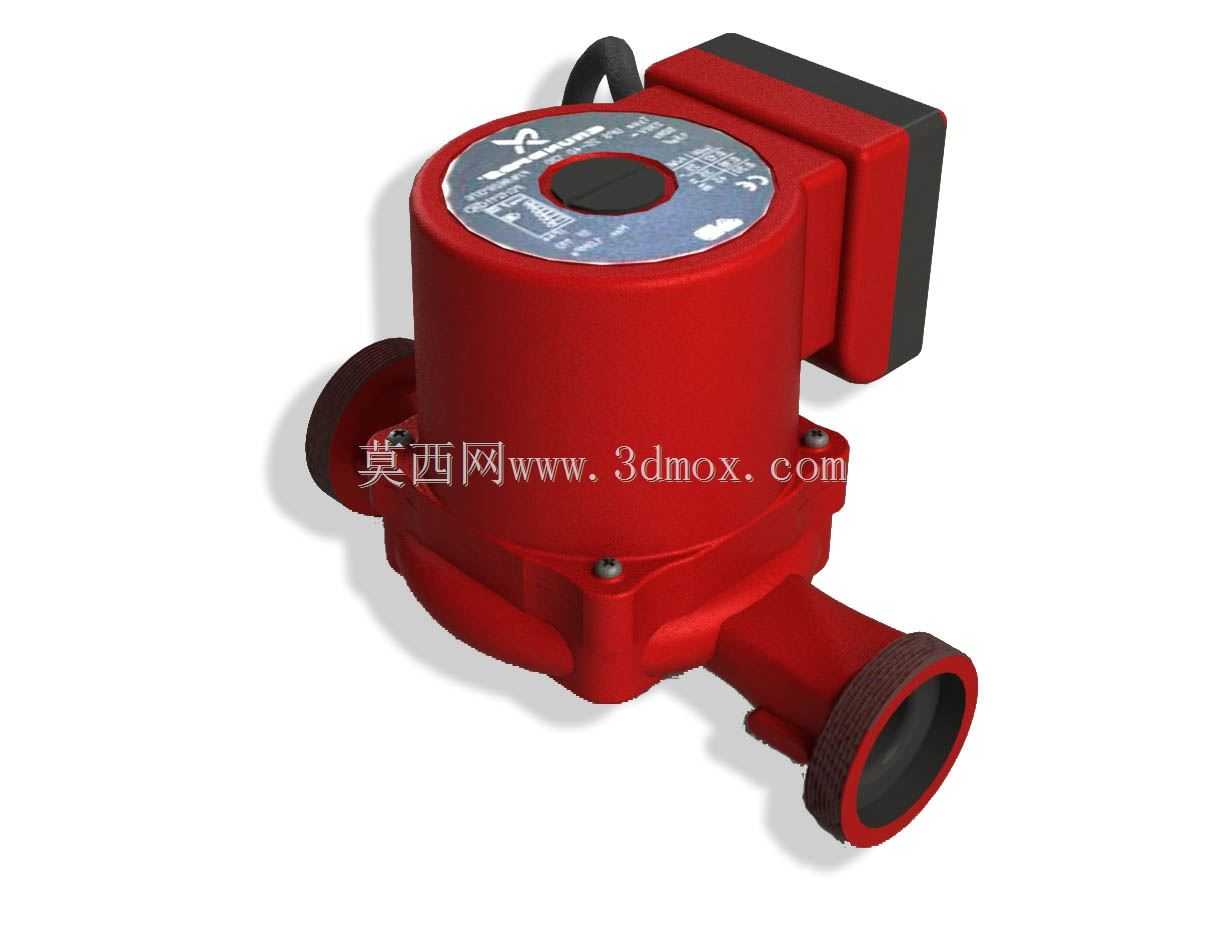

格兰富UPS25-40 180型热水循环屏蔽泵结构

　　这款屏蔽式循环泵主要面向民用及小型商用暖通系统的流体循环场景，常见于家庭独立采暖壁挂炉配套、地暖水循环回路、小型太阳能热水系统的介质输送，也可用于家用热水回水系统中做零冷水循环动力单元，适配清洁水或软化水介质，不适合输送含硬质颗粒、强腐蚀性的流体。从结构设计来看，整机采用泵体与屏蔽电机同轴直连的布局，取消了传统水泵的机械轴封结构，电机转子腔与泵腔连通，输送介质直接填充转子与定子之间的屏蔽套间隙，既作为电机冷却介质，也实现了转动部位的无接触密封，从根源上避免了常规水泵轴封长期运行磨损导致的滴漏问题，这也是屏蔽泵在闭式循环水系统中被广泛应用的核心原因。

　　泵体采用铸铁材质做防锈涂装处理，进出水口为同轴内螺纹结构，中心距为180mm，这个安装尺寸是国内民用采暖循环泵的通用规格，可直接替换同参数的老旧循环泵，不需要额外改动管道布局，进出口通径为DN25，适配常规1寸的采暖管道连接，安装时需注意泵体上标注的水流方向箭头，必须与管路内流体流向一致，同时电机接线盒需保持水平朝上或侧向安装，禁止倒置，避免接线腔进水引发电气故障。泵头顶部设置有手动排气螺塞，首次安装或长期停机后重启时，需要拧开螺塞排出泵腔内的空气，防止叶轮空转导致流量不足或气蚀损伤，排气过程注意做好防烫防护，系统运行时泵体表面温度会随输送介质温度升高，采暖工况下表面温度可达到60-80℃。

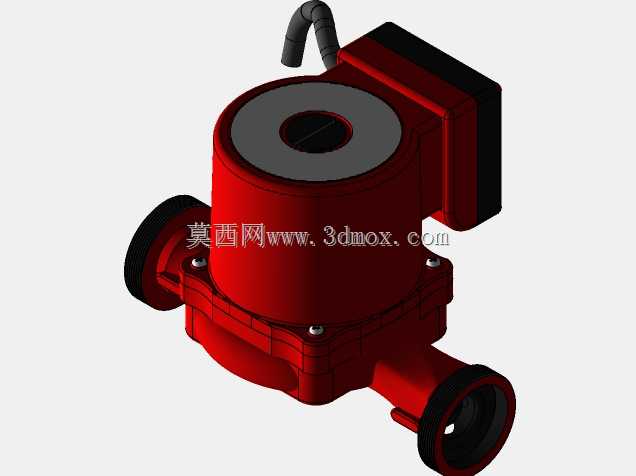

　　叶轮采用离心式结构设计，匹配40kPa的额定扬程，在25mm通径下可满足100-150㎡户型的地暖循环阻力需求，三档转速调节结构集成在电机接线盒侧方，用户可根据管路实际阻力切换档位，平衡循环流量与运行噪音，最高档位下流量可满足常规小户型的采暖循环需求，低速档运行时噪音可控制在30dB以内，不会对室内环境造成明显噪音干扰。从建模细节来看，模型完整还原了泵体的铸造圆角、接线盒的卡扣结构、进出水口的螺纹段退刀槽、电机外壳的散热筋结构，以及泵体与电机连接部位的紧固螺栓位置，安装法兰面的密封槽结构也做了准确还原，可直接用于暖通系统管路的装配干涉检查，也可作为教学场景中屏蔽泵结构讲解的演示模型。

　　实际选型时需要注意，该款泵为湿式转子结构，只能用于闭式循环系统，禁止在开式水路中长期运行，否则会导致转子腔缺水，电机无法有效冷却引发烧损；安装位置需选择在系统回水段，避开锅炉出水口的高温段，同时要预留足够的操作空间，方便后期排气、档位调节与检修维护。模型的安装边界尺寸还原准确，泵体总长度、电机外径、接线盒突出高度都与实物一致，在做机房或管路布局设计时，可直接导入装配体验证安装空间，避免出现管道与周边设备干涉的问题，进出水口的螺纹尺寸符合国标管螺纹规范，与常规管道接头的匹配度高，不需要额外做尺寸修正。
