小型工程作业轮式装载机结构设计

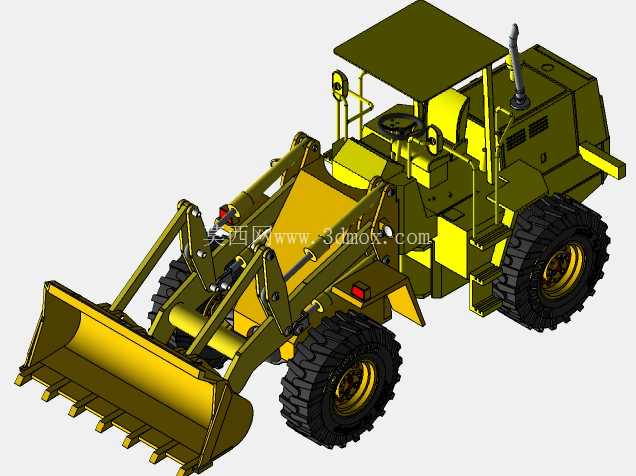

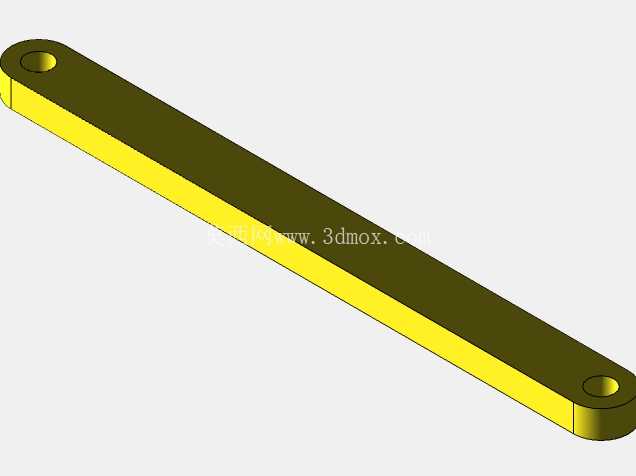

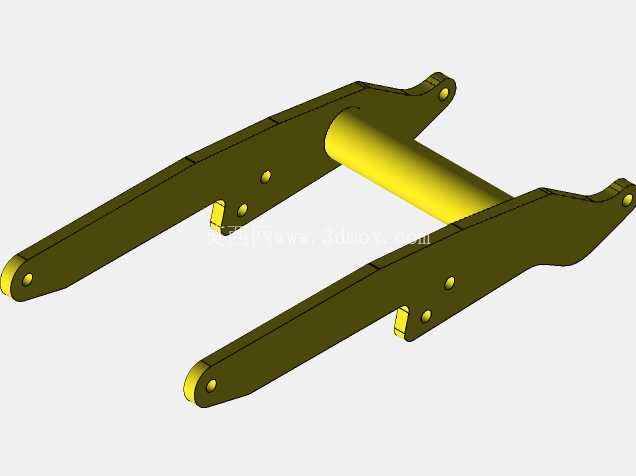

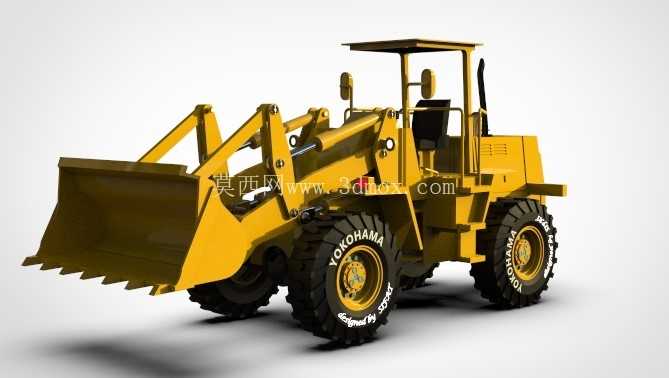

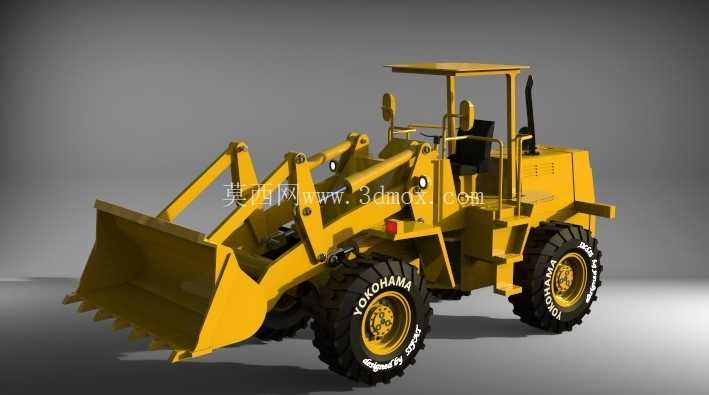

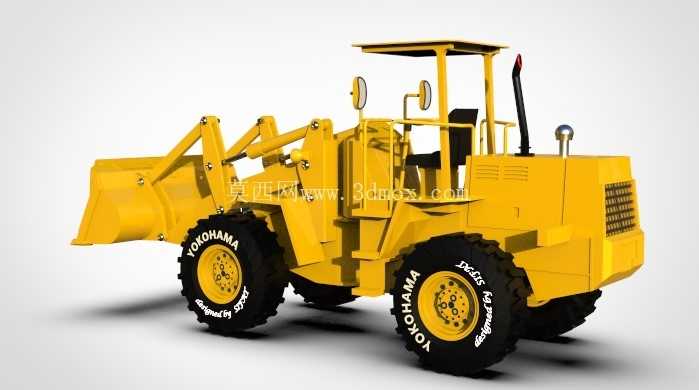

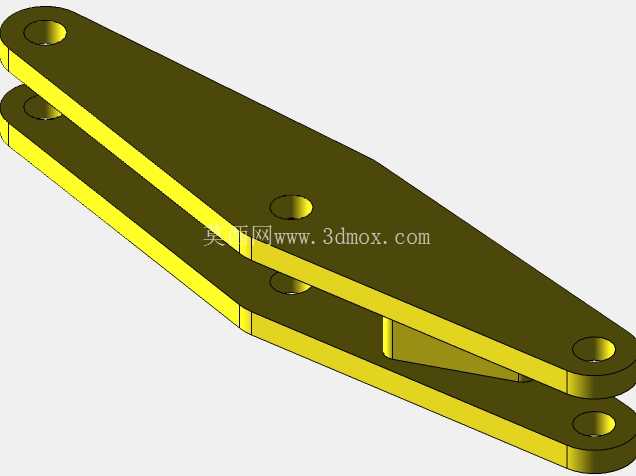

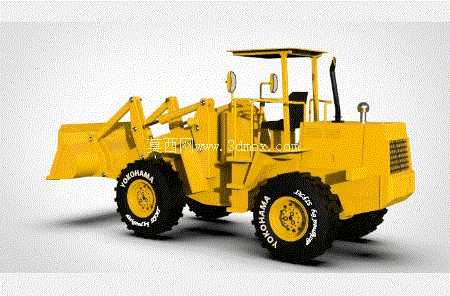

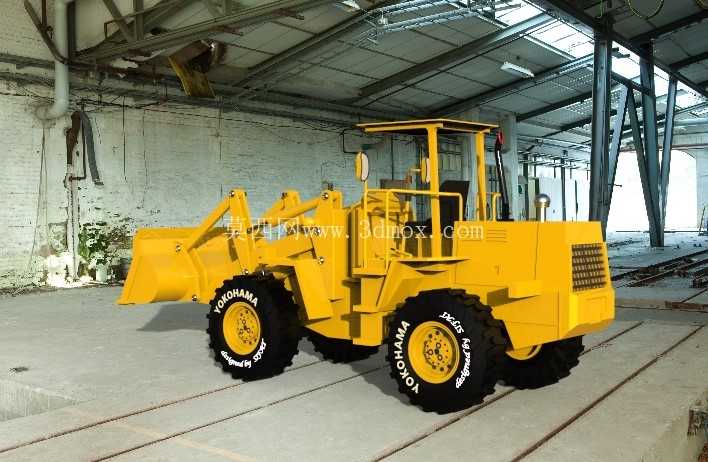

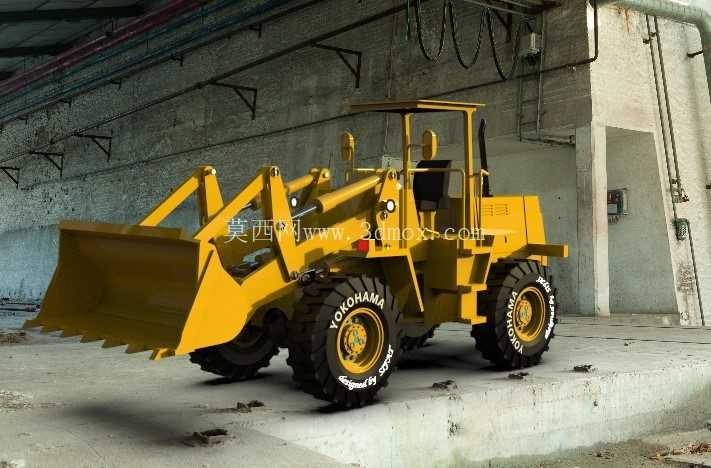

　　这款轮式装载机的三维结构设计，核心围绕散料短距离转运、工地现场物料归集的高频作业场景展开，区别于大型矿用装载机的重载长距设计取向，整体结构更偏向紧凑灵活，适配市政施工、小型基建、厂区物料周转、农田水利改造这类作业空间受限、转场频次高的工况。从作业功能逻辑来看，前端工作装置采用反转六连杆机构，在建模阶段就对各铰接点的运动轨迹做了反复校核，确保铲斗在举升全行程中保持接近平动的姿态，避免举升过程中物料洒落，同时收斗角、卸载角的参数匹配完全贴合常规散料作业的需求，最大卸载高度适配常见的农用运输车、轻型工程自卸车的货厢高度，不需要额外调整机位就能完成卸料动作，减少作业中的无效操作。

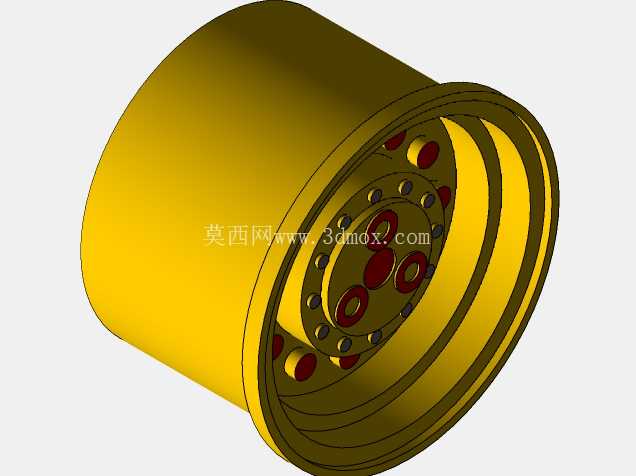

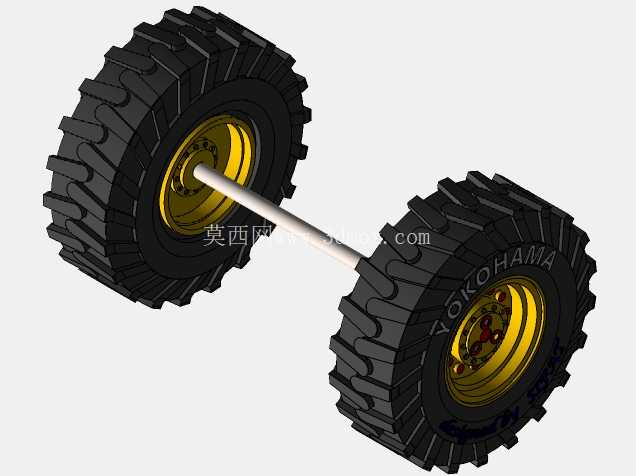

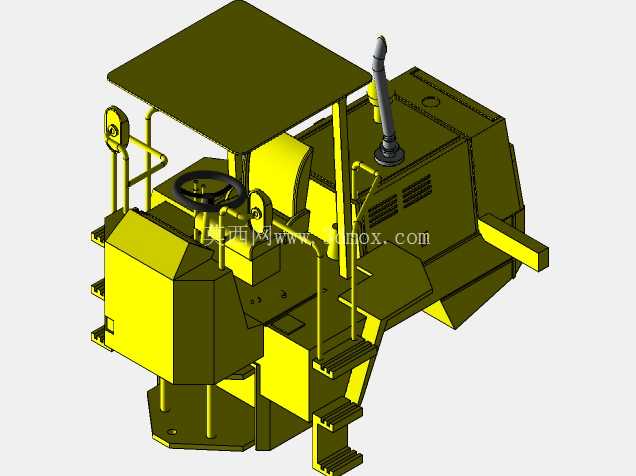

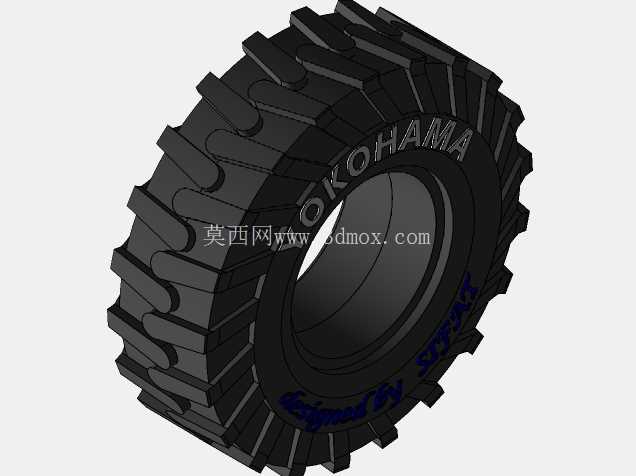

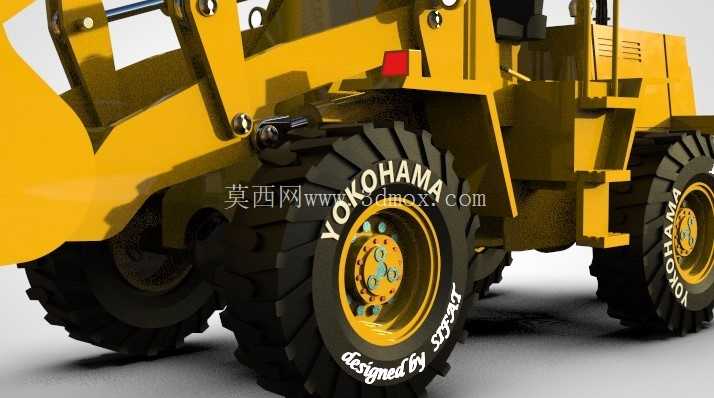

　　行走系统采用四轮驱动布局，轮胎选用大花纹块的工程轮胎，建模时还原了轮胎的胎面花纹、轮毂的安装定位结构，轮边的安装孔位、制动盘的装配边界都做了精确还原，轮距参数经过反复调整，既保证了整机在凹凸不平作业面的横向稳定性，又能满足狭窄巷道、乡村便道的通行宽度要求，不会因为轮距过宽无法进入受限作业空间。驾驶室部分采用敞篷带防滚架的设计，没有设置封闭舱体，一方面是控制整机整备质量，降低作业时的接地比压，减少对临时施工路面的破坏，另一方面也能给操作人员提供更好的环视视野，在近距离对位铲装、贴边清理物料的时候，能直接观察到铲斗和料堆、周边障碍物的相对位置，不需要额外配置多组后视摄像头就能满足视野要求，驾驶位的操纵杆安装位置、座椅的安装固定点都按照人机工程的常规参数做了定位，预留了操纵机构的安装空间，后续如果要加装封闭驾驶室、空调系统也能直接在现有车架的安装点上拓展，不需要重新改动主车架结构。

　　动力舱布置在整机后部，建模时预留了发动机、液压泵、散热系统的安装空间，后部的配重块外形和安装位置经过重心校核，保证铲斗满载举升到最高位置时，整机的纵向重心依然落在前后轮的支撑区间内，不会出现翘头失稳的情况，同时动力舱的侧部预留了检修开口的安装位，日常保养时不需要拆解大面积覆盖件就能完成滤芯更换、油液检查的操作。液压管路的布置在建模阶段就做了走向规划，所有管路都沿着车架内侧、动臂的加强筋位置排布，避开运动部件的干涉区间，同时预留了足够的弯曲半径，避免工作装置反复举升落降过程中管路出现硬折、磨损的问题。

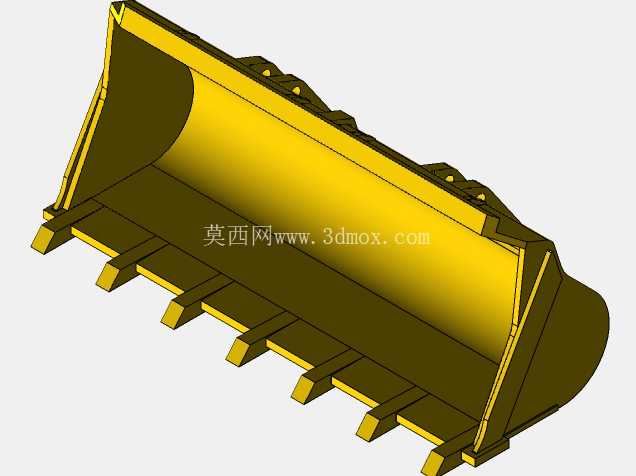

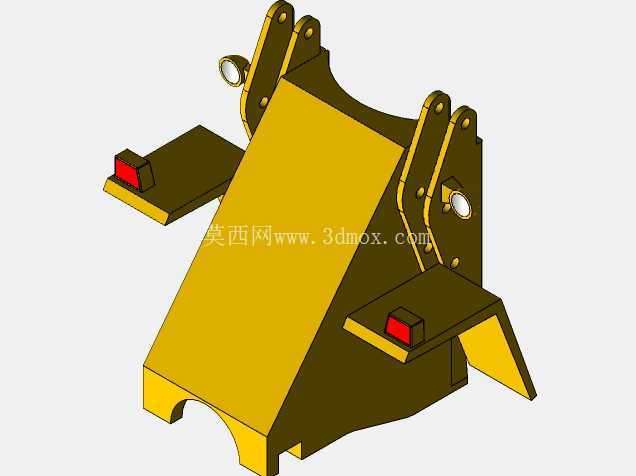

　　整机的外形尺寸控制严格，总长包含铲斗在内适配小型拖车的装载宽度，转场运输时不需要拆解部件就能直接装车，最小转弯半径通过铰接式车架的转角参数设定，能在狭小的作业场地内完成原地转向，适合在厂区车间内部、城中村改造这类空间局促的场景作业。铲斗的斗容参数匹配整机的额定载重，斗刃部分做了加厚处理的结构设计，预留了耐磨斗齿的安装孔位，长期作业磨损后可以直接更换斗齿，不需要整体更换铲斗，降低后期的使用维护成本。前后车架的铰接点位置做了加强结构设计，建模时还原了铰接处的轴承安装位、销轴的定位结构，承受作业中的扭转、冲击载荷时不会出现应力集中的问题，覆盖件的外形设计兼顾了散热需求和防护作用，动力舱侧面的格栅开孔位置正对散热芯体，既能保证作业时的通风散热，又能阻挡作业中飞溅的碎石直接撞击散热部件。
