M24六角头螺栓法兰螺母配合结构

在重型管路阀组、工业设备机架拼装、承压管道法兰对接的现场，螺纹紧固件的配合精度直接决定整套结构的抗振性能与密封可靠性，这套M24规格的螺栓螺母配合结构，正是针对中载、有一定振动工况的连接需求设计的。从实际使用场景来看，这类紧固件组合常出现在阀门阀块的安装工位、中型设备的底座固定、输送管线的法兰拼接位置，需要同时承受轴向预紧力、横向剪切力以及设备运行带来的交变振动载荷，因此设计阶段就对螺纹啮合长度、接触面压分布做了针对性优化。

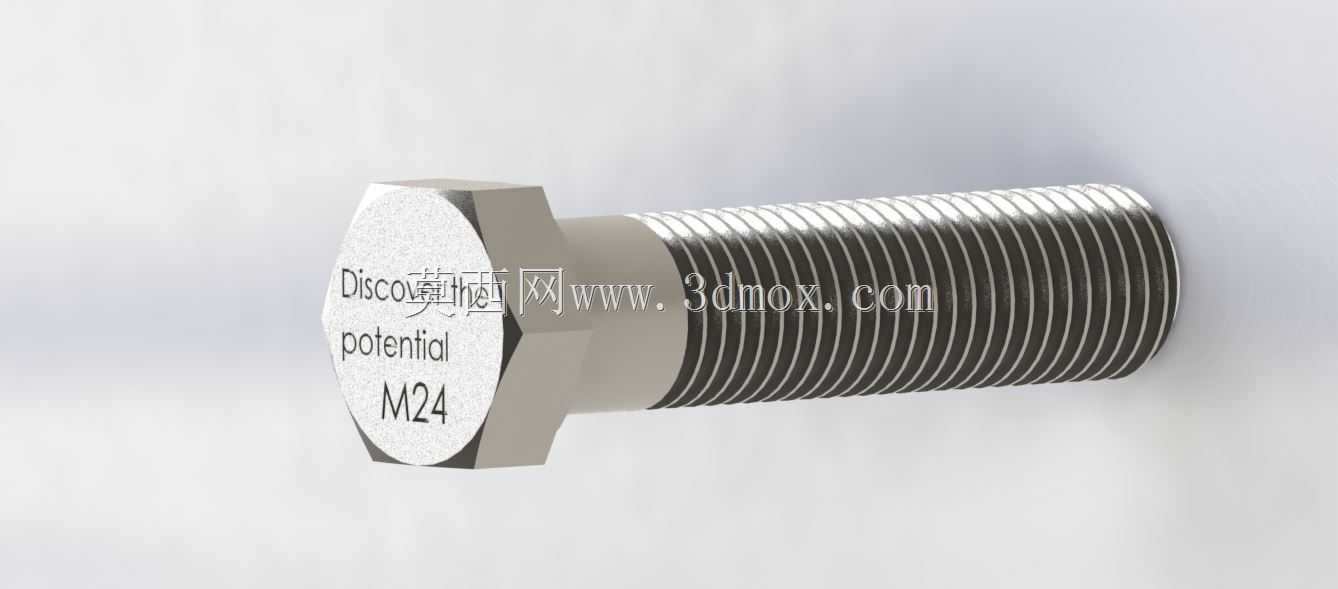

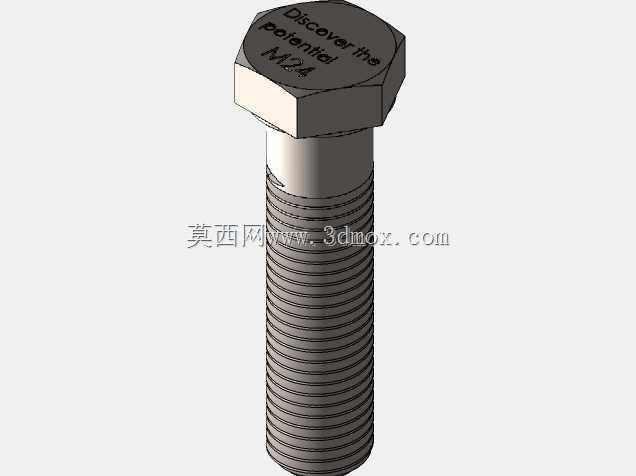

先看结构设计的核心思路，螺栓采用六角头配合带法兰面的螺杆端结构，螺杆部分的螺纹为标准公制粗牙，螺距3mm，有效啮合长度设计为36mm，刚好满足M24规格螺纹连接的最小啮合深度要求，避免螺纹滑牙失效；螺栓头部的六角对边尺寸为36mm，符合常规手动扳手、气动扳手的夹持标准，现场安装不需要定制特殊工装。靠近法兰端的螺杆位置做了一段无螺纹的光杆段，光杆直径略小于螺纹大径，安装时光杆段穿过被连接件的安装孔，能起到一定的定位作用，避免安装过程中螺纹刮伤安装孔内壁，同时光杆段的抗剪切能力比螺纹段更强，能承担部分横向载荷，降低螺纹受剪失效的风险。

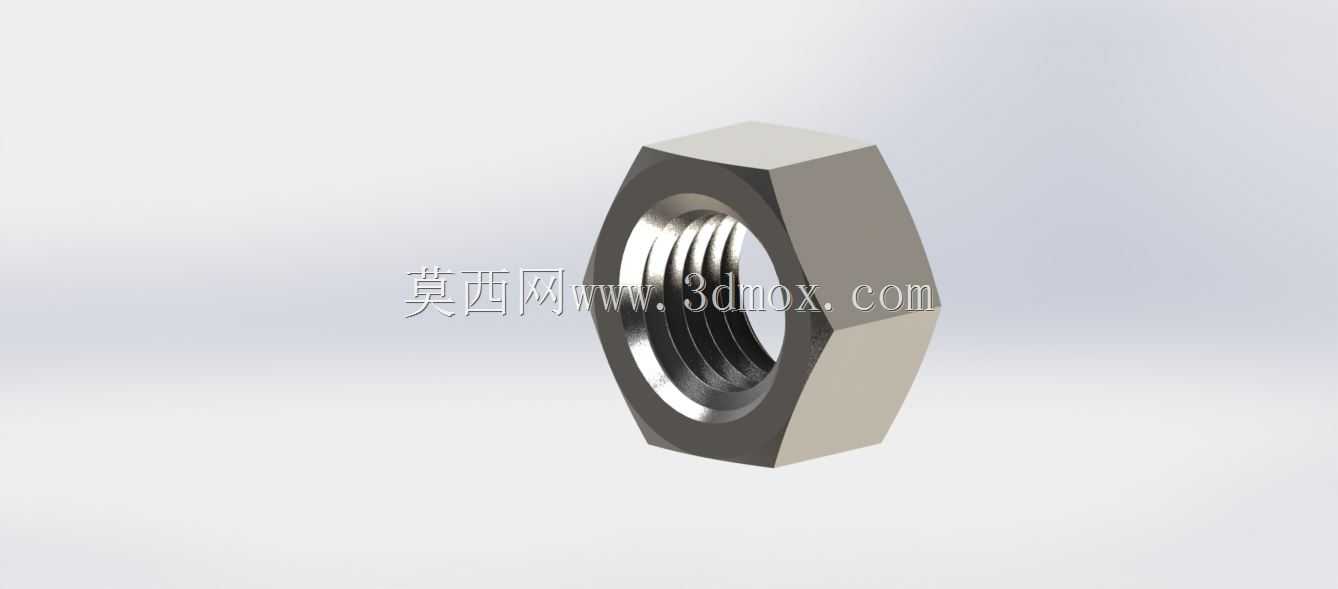

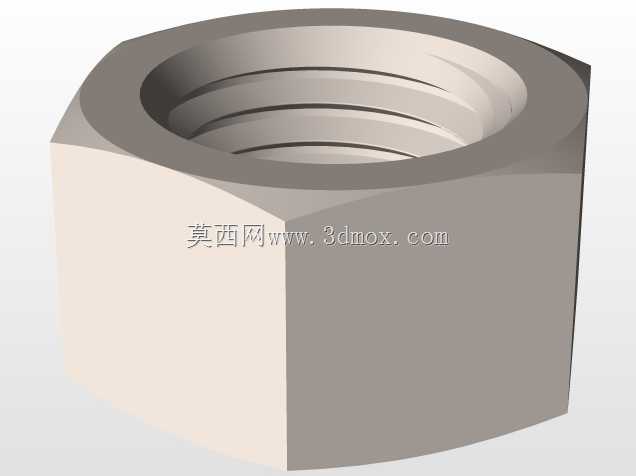

配套的螺母为六角法兰面结构，法兰面直径达到42mm，比普通六角螺母的支撑面大出近40%，安装时不需要额外加装平垫圈，法兰面与被连接件表面接触时，能有效分散接触面压，避免预紧力过大时压伤较软的被连接件表面，比如铝合金阀块、工程塑料安装座这类材质偏软的工件，大支撑面的法兰螺母能大幅降低接触面压溃的概率。螺母的螺纹精度与螺栓匹配，均为6g/6H级的通用配合公差，既保证了螺纹旋合的顺畅度，又能控制配合间隙在合理范围，减少振动工况下的螺纹相对窜动，降低松脱风险。

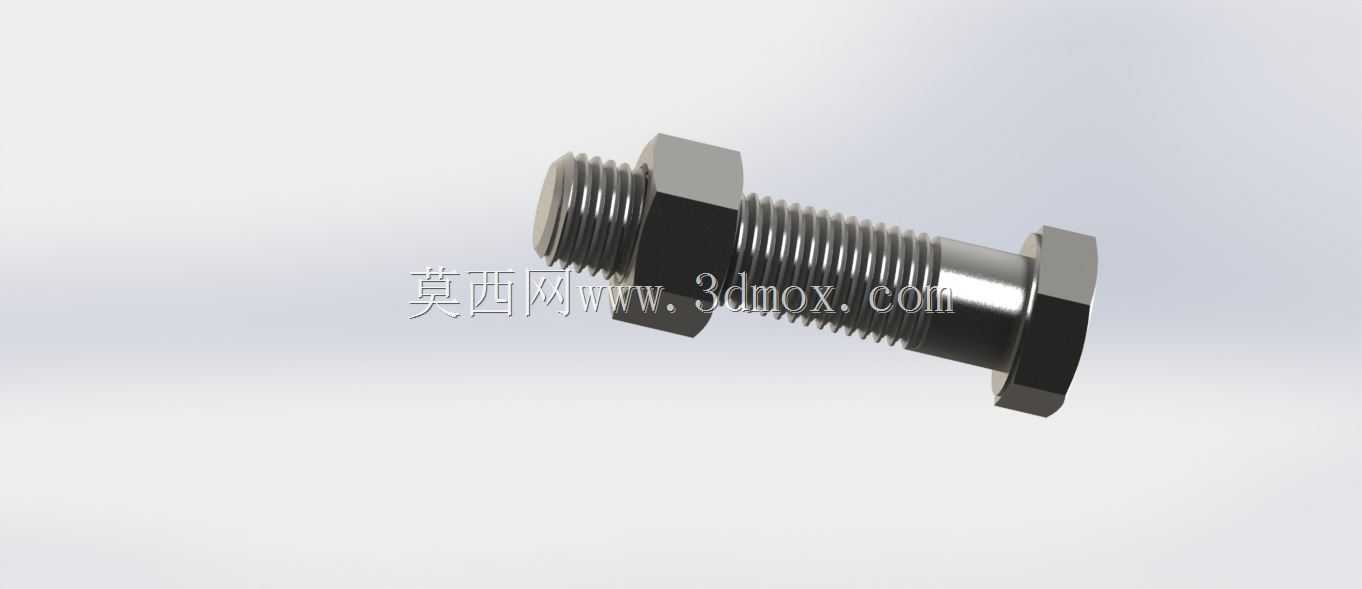

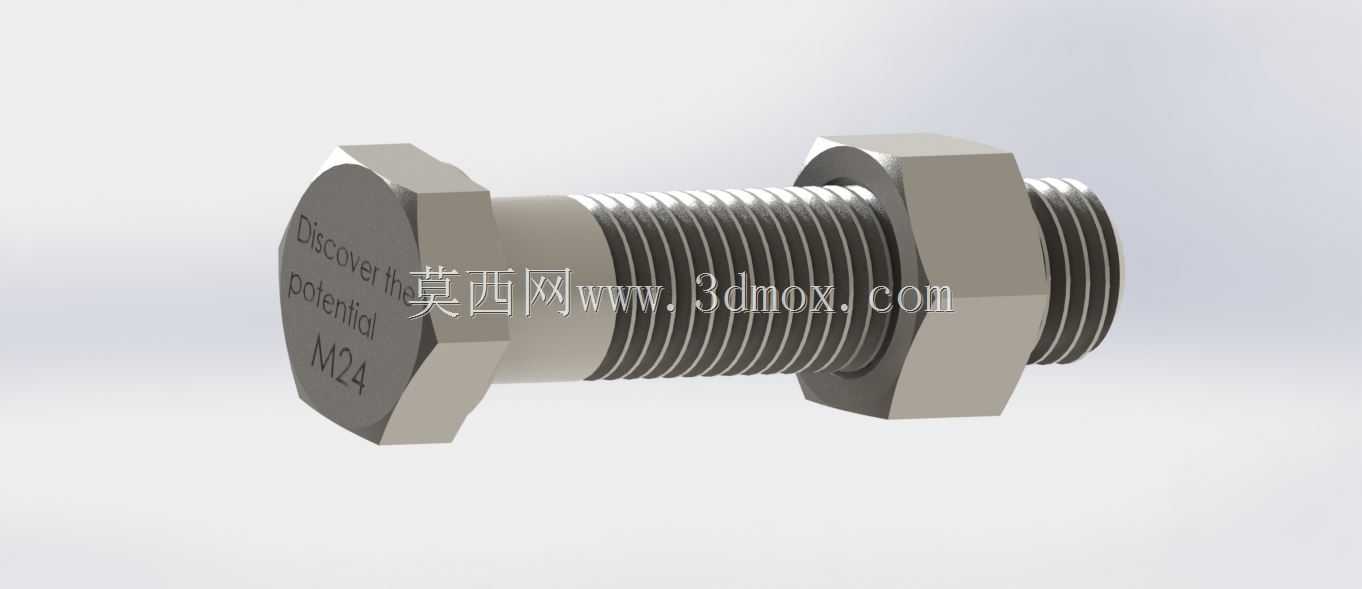

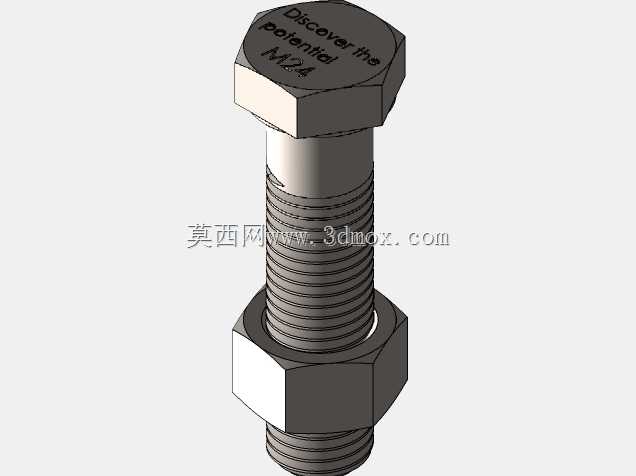

从安装边界尺寸来看，这套紧固件组合安装后，螺栓头部六角的外接圆直径为39.5mm，螺母法兰面的外接圆直径为45mm，设计安装工位时，螺栓侧需要预留至少42mm的扳手操作空间，螺母侧需要预留至少48mm的操作空间，才能满足常规棘轮扳手、开口扳手的操作角度需求。螺栓的总长度根据实际被连接件厚度可调整，但这套结构里的螺纹段长度设计为45mm，可适配总厚度在20mm到32mm之间的被连接件组合，预紧后螺栓露出螺母的螺纹长度控制在2到3牙，既符合机械安装的规范要求，又不会因为露出螺纹过长造成空间浪费或者磕碰风险。

实际使用中，这套配合结构的预紧力推荐控制在220N·m到260N·m之间，对应8.8级强度等级的螺栓材质，能提供足够的轴向夹紧力，满足中压阀块、中型设备机架的连接需求。法兰面的接触设计还能在一定程度上弥补被连接件表面的微小平面度误差，不需要对安装面做过高精度的加工，降低零部件的加工成本。螺纹部分的设计没有采用防松特殊结构，常规工况下配合弹簧垫圈或者螺纹锁固胶使用即可满足防松需求，如果是强振动工况，也可以更换为全金属锁紧螺母，不需要改动螺栓的尺寸设计，互换性较强。

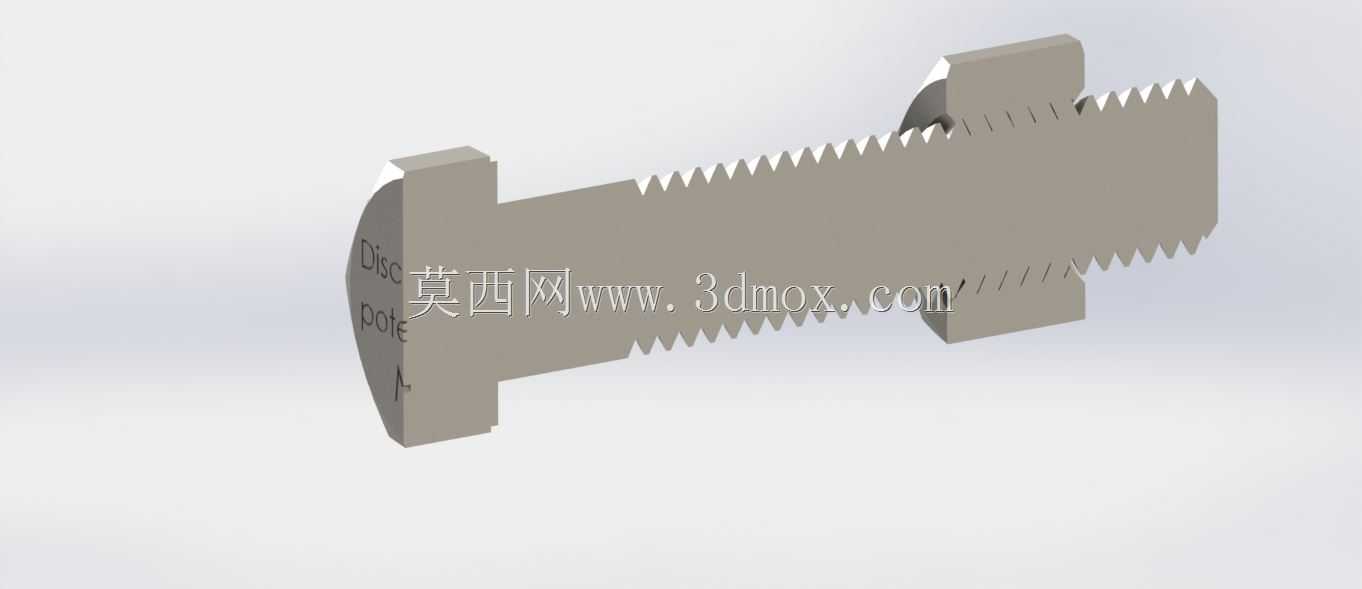

在三维建模过程中，螺纹部分采用了精确的螺旋扫描特征，还原了真实螺纹的牙型轮廓，在做装配干涉检查、运动仿真时，能真实模拟螺纹旋合的过程，验证啮合长度是否足够、安装时是否会出现干涉问题；螺栓与螺母的棱角处都做了0.5mm的倒角处理，既符合实际零件的加工工艺要求，也避免了三维模型在装配时出现尖锐边的误判，同时还原了真实零件的工艺细节。光杆段与螺纹段的过渡位置做了退刀槽设计，退刀槽宽度3mm，深度1mm，符合螺纹加工的工艺要求，实际生产时不需要特殊的刀具调整，采用常规的螺纹加工工艺即可生产。
