12mm红色凸头自复位按钮开关结构

这款12mm规格的红色凸头按钮，是工业控制回路里极为常见的手动操作元件，日常在小型控制柜、手持操作盒、测试治具、小型机电设备的操作面板上都能见到它的身影，主要承担短时触发信号输入、回路通断切换的作用，属于主令电器里的基础操作件。从实际使用场景来看，这类小尺寸按钮常被用在安装空间局促的设备上，比如桌面型测试工装的启停触发、小型气动设备的手动控制位、便携检测仪器的功能按键，因为安装直径仅12mm，不会占用过多面板空间，排布多个功能按键时也能保持面板布局紧凑。

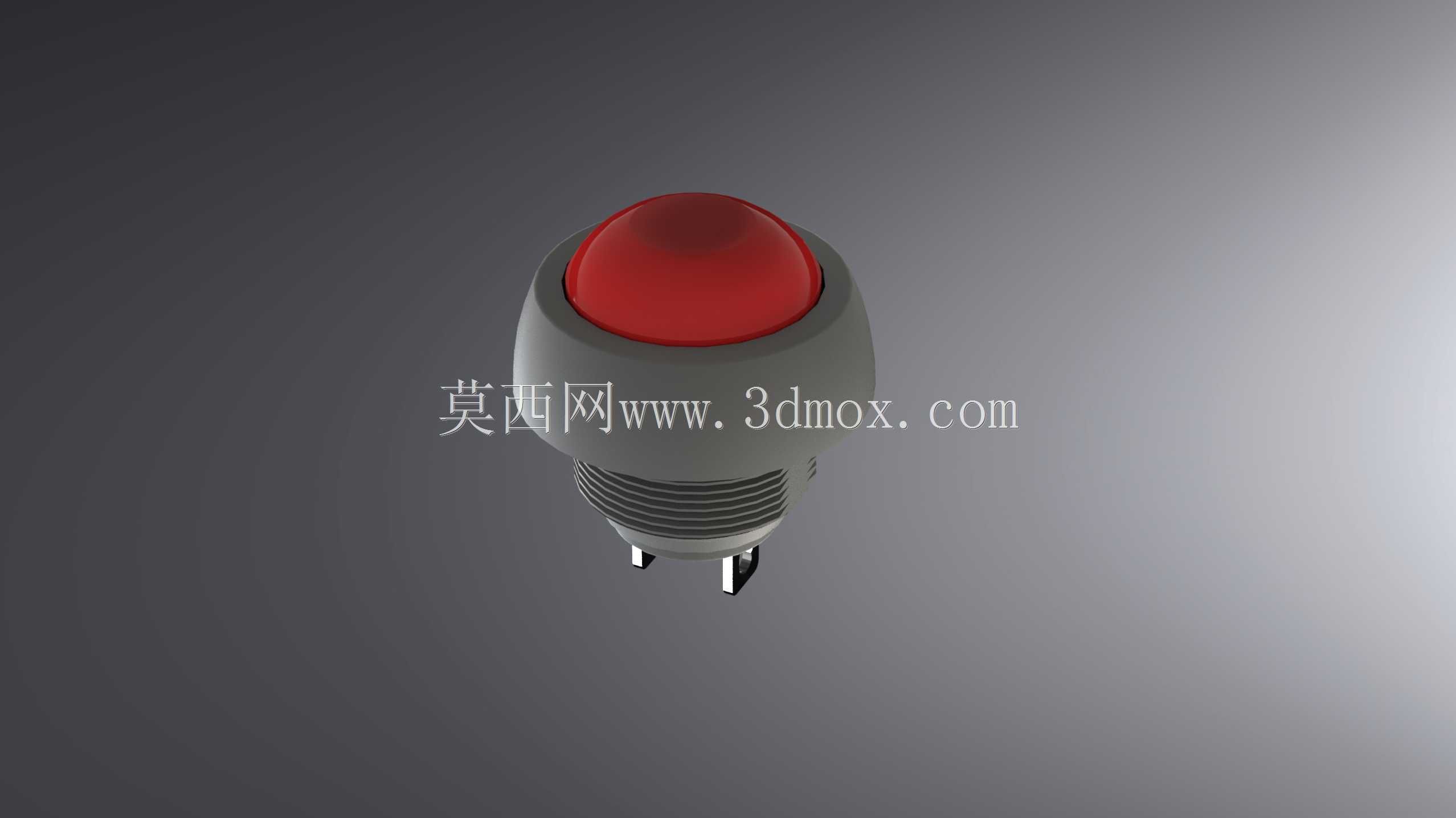

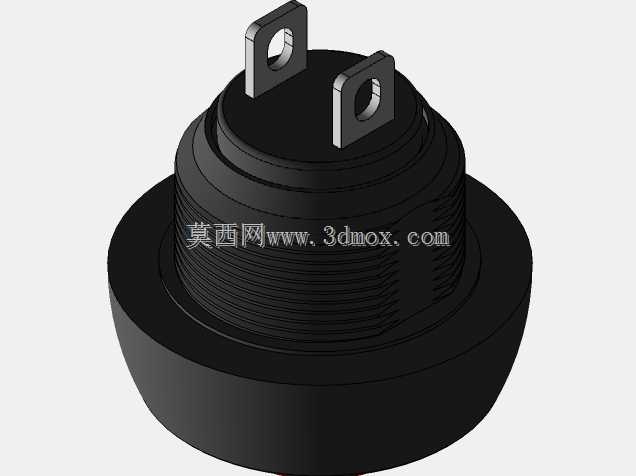

从结构设计来看，这款按钮采用凸头圆形操作面，红色帽体高出安装基座一定高度，操作时手指触感明确，不需要刻意对准就能完成按压动作，适合戴薄劳保手套的作业场景操作，不会出现按偏、触发不到位的情况。基座部分采用带外螺纹的圆柱结构，配套锁紧螺母就能完成面板固定，安装时只需要在面板上开出对应直径的安装孔，将按钮从面板正面穿入，背面拧上锁紧螺母即可完成固定，不需要额外的固定支架，安装工序简单，后期维护更换也十分便捷，不需要拆解周边过多结构就能完成拆换。引脚部分采用直插式焊片结构，既可以直接焊接在PCB板上做板载按键，也可以通过压接接线端子连接导线，适配不同的布线方式，焊片的间距经过合理设计，焊接时不会出现引脚间连锡的问题，导线接入后也能保持足够的电气间隙，避免低压回路出现短路隐患。

设计过程中首先要考虑操作手感与复位可靠性，内部复位弹簧的弹力经过匹配，按压力度控制在适合人手操作的区间，不会因为按压力度过大造成操作疲劳，也不会因为弹力过轻出现误触发。按压行程设置在合理范围，按下时能清晰感受到动作反馈，操作者不需要额外观察就能确认按键是否触发到位。帽体与基座的配合间隙经过严格控制，既保证按压动作顺畅无卡滞，又能阻挡日常环境中的灰尘、少量飞溅液体进入按钮内部，适配普通工业车间的使用环境，不需要额外做防护结构就能满足常规使用要求。红色的帽体颜色符合工业控制元件的颜色标识规范，通常用于停止、急停触发、故障复位等需要醒目提示的功能位，操作人员在设备旁能快速识别按键位置，紧急情况下可以第一时间找到对应操作位，避免误操作其他功能按键。

安装边界方面，这款按钮的面板安装开孔直径为12mm，开孔公差控制在常规钣金加工的精度范围内即可，不需要高精度加工就能顺利安装。基座穿入面板的部分长度适配常规厚度的设备面板，从薄型塑料面板到2mm厚度的钣金面板都能可靠锁紧，不会出现锁紧后松动的情况。按钮背面引脚的伸出长度经过控制，焊接在PCB上时不会因为引脚过长顶到其他结构，导线连接时也预留了足够的接线空间，不会因为导线弯折半径不足造成接线脱落。操作帽的外径比安装螺纹直径略大，按压时受力均匀，长期使用不会出现帽体歪斜、卡滞的问题，基座的材质选用具备一定绝缘性能与结构强度的工程塑料，既能保证电气绝缘性能，又能承受日常操作的按压力度，不会因为频繁按压出现基座开裂、螺纹滑牙的问题。

在实际选型应用中，这类按钮多用于低压控制回路，不能直接驱动大功率负载，通常搭配中间继电器、PLC输入端口使用，将人工操作的机械动作转化为电信号传递给控制单元。建模过程中需要重点还原螺纹部分的尺寸精度、安装孔的配合尺寸、引脚的位置与间距，保证模型导入装配体后能直接完成虚拟装配，验证面板开孔位置、周边结构是否存在干涉，提前排查安装时可能出现的空间冲突问题，减少实际加工装配时的改造成本。凸头部分的弧度与高度也需要准确还原，方便做操作面板的人机工程验证，确认不同操作角度下的按压便利性，评估操作时是否会被周边的凸起结构遮挡，保证实际使用时的操作体验。
