ER40规格弹性筒夹3至26毫米夹持组件

　　在数控加工、木工雕刻、金属切削等机加工场景里，弹性筒夹是主轴与刀具之间必不可少的连接夹持部件，ER系列筒夹凭借优异的同心度、均匀的夹持力以及宽泛的夹持范围，成为目前市面上应用最广的刀柄夹持配件，其中ER40规格属于ER系列里夹持跨度较大的型号，适配多数中大型加工中心、雕刻机、钻铣床的主轴刀柄使用。这款ER40夹头覆盖3mm到26mm的夹持直径区间，能够装夹直柄铣刀、钻头、丝锥、雕刻刀等不同类型的切削刀具，也可用于装夹圆棒类工件进行二次加工，在批量零件加工、模具精雕、五金件钻孔攻丝等工序中都能见到它的身影。

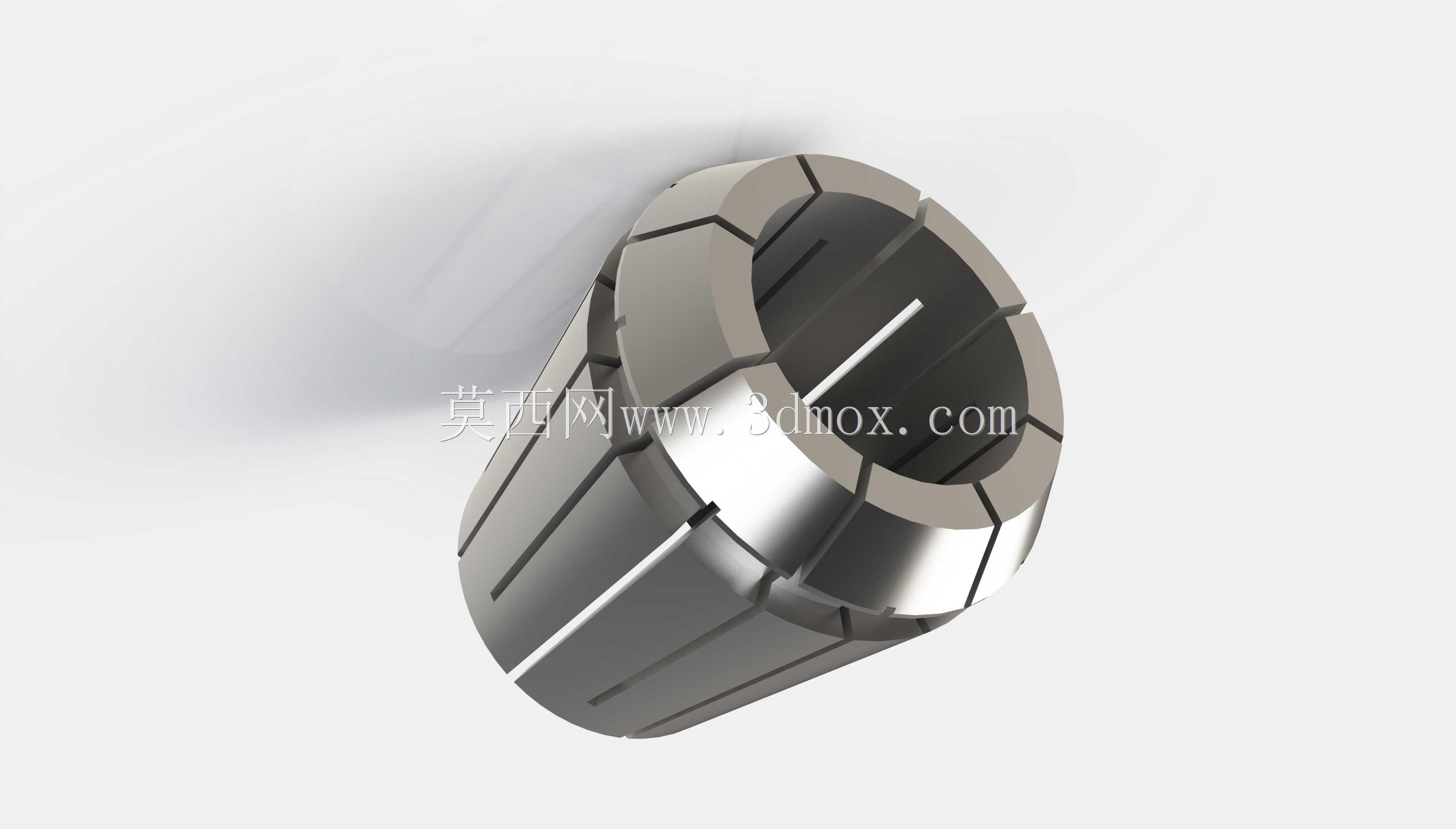

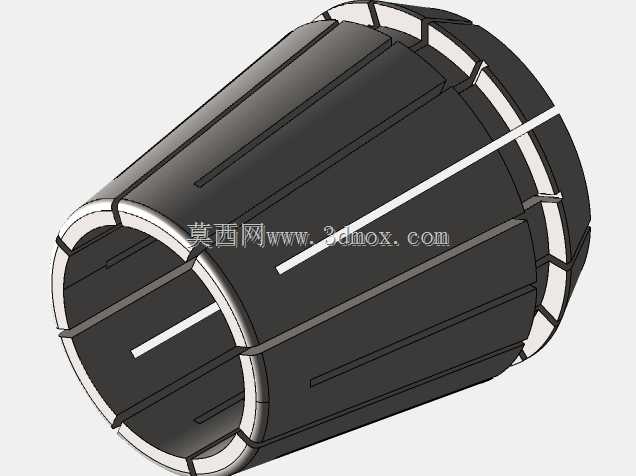

　　从结构设计来看，ER型筒夹采用开缝式弹性结构，本体上均匀分布多道轴向伸缩缝，当筒夹被压入刀柄的锁紧螺母锥面时，开缝会随轴向压力均匀收缩，从而抱紧中间的刀具柄部，这种结构能保证夹持力沿圆周方向均匀分布，避免刀具装夹偏摆，有效提升加工过程中的切削稳定性，减少刀具振刀带来的加工面粗糙度差、刀具崩损等问题。设计这款夹头的三维模型时，首先要严格匹配ER40的标准锥度参数，保证外锥面与标准ER40刀柄的内锥面完全贴合，锥度配合的贴合度直接决定了夹持刚性与同心度，建模过程中需要精准控制锥面的角度公差，避免出现配合过松导致装夹打滑，或是配合过紧导致筒夹无法正常装卸的问题。其次是开缝的布局设计，ER40夹头的开缝采用错位分布的形式，避免通缝结构导致筒夹收缩时应力集中断裂，每道开缝的宽度、深度都要匹配对应夹持范围的收缩量，保证在最小夹持直径到最大夹持直径的区间内，筒夹都能均匀收缩，不会出现局部夹持力不足的情况。夹头的端面与内孔的同轴度是设计中的核心控制项，建模时需要保证内孔圆柱度、内孔与外锥面的同轴度公差在合理范围内，实际生产中这部分公差会直接影响刀具装夹后的径向跳动值，跳动过大不仅会降低加工精度，还会加速刀具磨损，在高速切削场景下甚至会带来安全隐患。

　　从安装边界来看，ER40夹头的外径、总长度都遵循统一的行业标准，能够直接适配市面上所有标准ER40刀柄与锁紧螺母，不需要额外修改配件尺寸，安装时只需要将筒夹先卡入锁紧螺母的卡槽内，再装入刀具后拧紧螺母即可完成装夹，操作便捷，更换不同直径刀具时只需要更换对应规格的筒夹，不需要更换整个刀柄，能够有效降低生产中的配件成本。在实际使用场景中，这类夹头不仅用于金属切削机床，在木工开料机、广告雕刻机、石材雕刻机等非金属加工设备上也有大量应用，不同加工场景对夹头的材质和热处理要求有一定区别，用于金属重切削的夹头会采用更高硬度的弹簧钢材质，提升夹持刚性与抗疲劳性能，用于木工、广告雕刻的夹头则更侧重装夹的便捷性与成本控制。建模过程中还需要考虑夹头收缩时的形变空间，开缝的端部会设计小圆角过渡，避免反复收缩扩张时出现应力开裂，延长夹头的使用寿命，内孔表面会设计细微的防滑纹路，增加与刀具柄部的摩擦力，防止重切削时刀具出现打滑移位的问题。很多刚接触机加工的设计人员在选型筒夹时容易忽略夹持范围的匹配性，ER40夹头单支的夹持量通常在1mm左右，整套夹头组合起来才能覆盖3mm到26mm的全区间，建模时可以通过参数化设计的方式，快速生成不同夹持孔径的夹头模型，提升系列化产品的设计效率。

　　另外在装配验证环节，通过三维模型的干涉检查，可以提前确认筒夹与刀柄、螺母的配合间隙，避免实际生产中出现装夹干涉的问题，比如筒夹收缩到最小直径时，开缝处不能出现完全贴合的情况，要预留一定的弹性形变余量，保证锁紧后还有足够的夹持力。在工装夹具设计场景中，ER40夹头也常被用于自制专用夹具的结构中，比如设计非标钻孔工装、焊接工装时，可以直接采用标准ER40夹头作为夹持单元，既可以缩短设计周期，也能利用标准件的成熟结构保证夹持可靠性，不需要重新设计夹持结构的弹性部件，降低工装的加工与维护成本。
