双作用拉杆式液压缸三维结构设计

在工业液压系统的执行端布局中，双作用液压缸是实现直线往复动力输出的核心部件，这类结构广泛覆盖机床工装夹紧回路、工程机械举升机构、自动化生产线工位推移、重型设备姿态调整等场景，区别于单作用缸仅靠液压力实现单方向动作、回程依赖负载自重或弹簧复位的特性，双作用结构可通过两腔独立进回油控制，实现伸出与缩回两个方向的主动力输出，动作响应速度与负载适配范围更宽，能满足双向均需可控推力的工况需求。

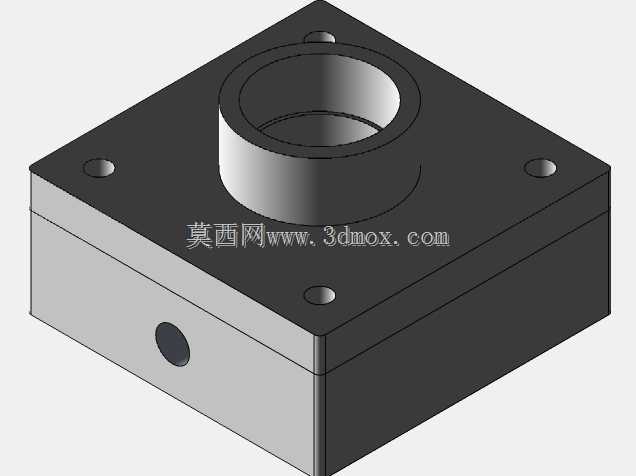

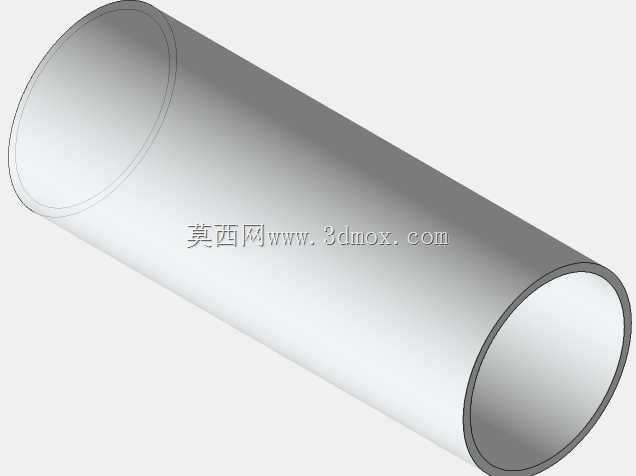

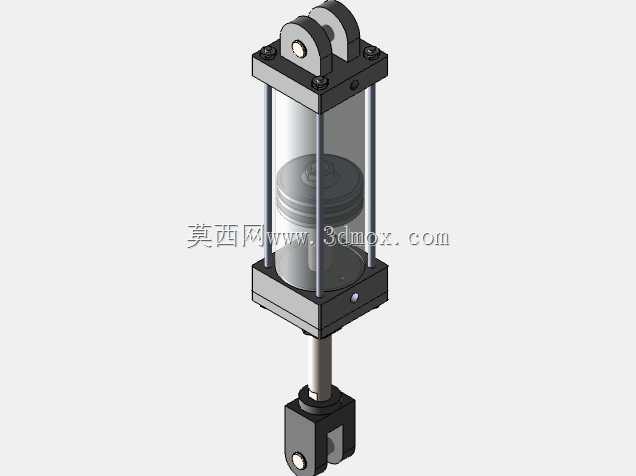

本次设计的拉杆式双作用液压缸，采用常见的方形端盖配合四根张力拉杆的紧固结构，这种结构的优势在于端盖与缸筒的装配同轴度可通过拉杆预紧力均匀调整，加工与装配难度低于法兰焊接式缸体，后期拆解更换密封件的维护成本更低，适合中小缸径、额定工作压力在16MPa以内的通用液压场景。缸筒部分选用透明可视化的示意结构，实际量产时会采用高精度冷拔无缝钢管，内孔做珩磨处理，表面粗糙度控制在Ra0.4以内，保证活塞密封件的滑动寿命与内泄漏控制指标。

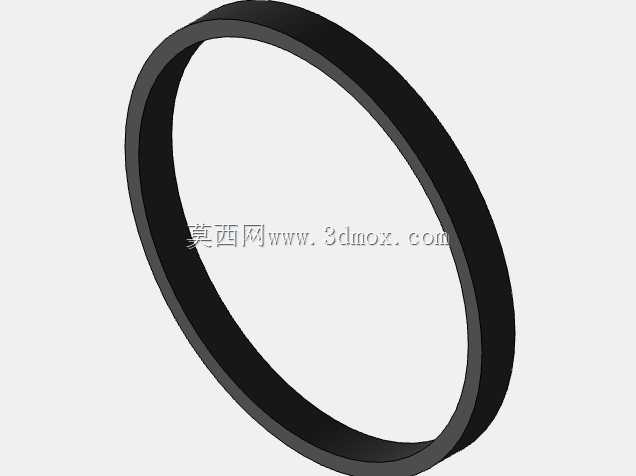

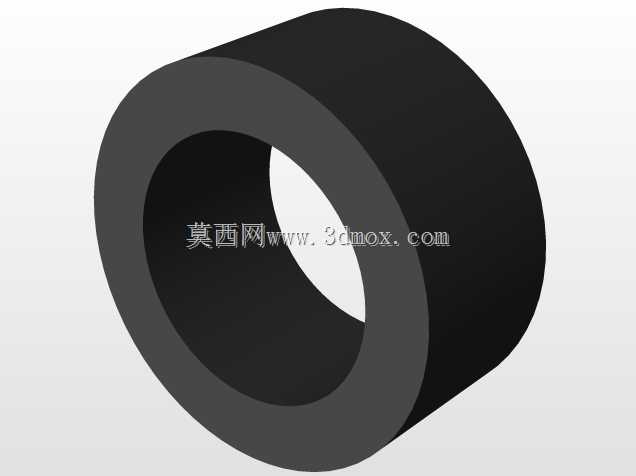

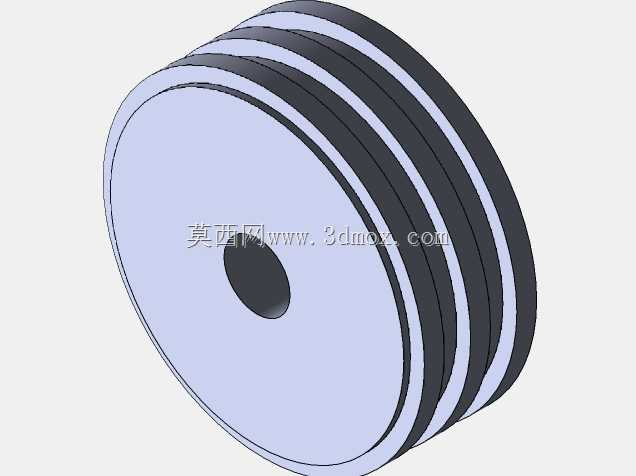

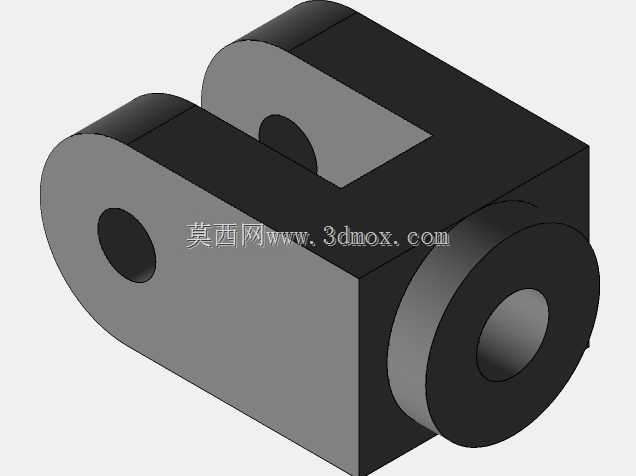

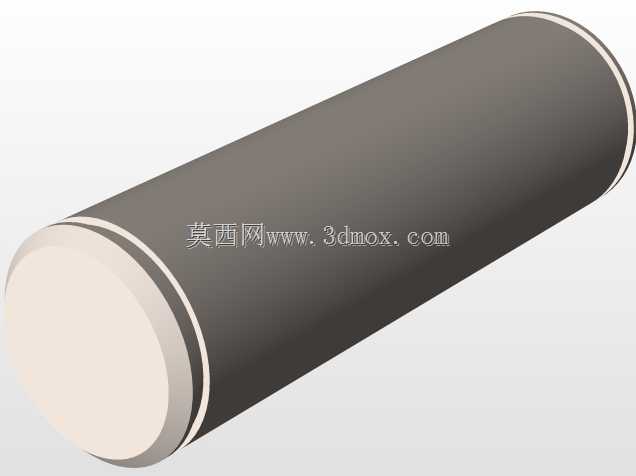

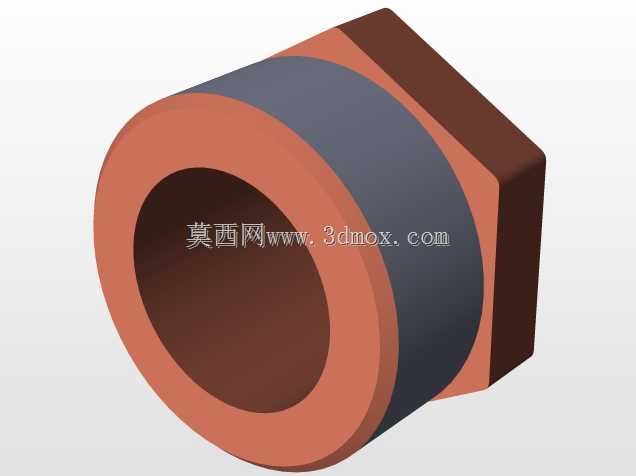

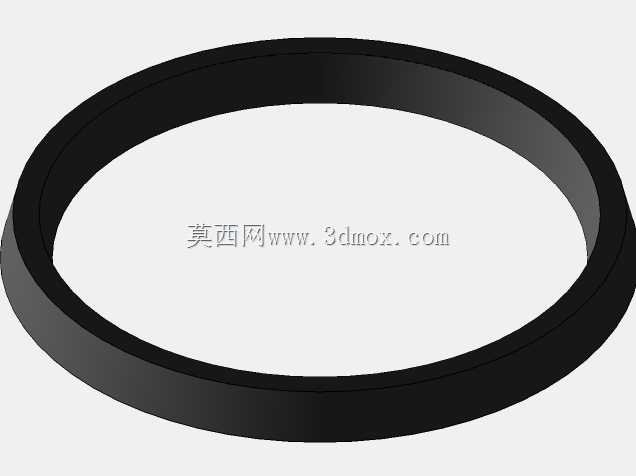

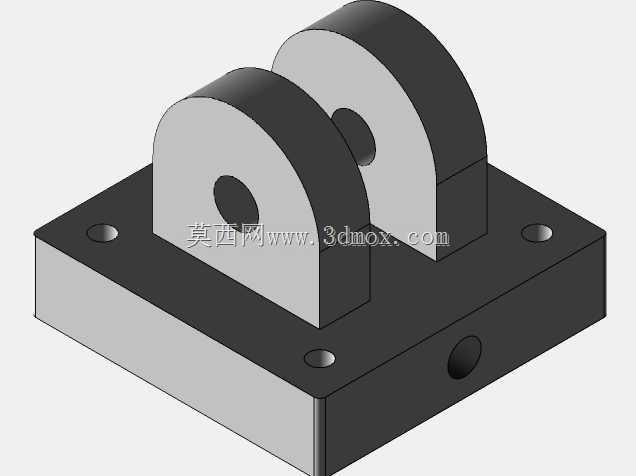

活塞组件作为动力传递的核心部分，设计中集成了双向活塞密封、导向环与耐磨支撑环，其中活塞密封采用格莱圈结构，可兼顾高压下的密封性能与低摩擦阻力，避免低速爬行现象；导向环采用酚醛夹布材质，能承受活塞径向偏载，避免金属部件直接接触刮伤缸筒内壁。活塞杆部分采用调质处理的中碳钢材质，表面镀硬铬抛光，粗糙度达到Ra0.2，配合杆端导向套与杆密封件，既可以阻挡外部粉尘、切削液进入缸内，也能防止内泄油液外漏。杆端与缸尾均采用铰接式安装结构，这种安装形式允许缸体在工作过程中存在小角度的摆动，可补偿安装面的位置误差，避免活塞杆承受附加径向弯矩，常见于工程机械臂架、翻斗举升这类存在铰接运动轨迹的工况。

从安装边界来看，缸体的总长度由行程长度、端盖厚度、活塞厚度、导向套长度共同决定，设计时需要预留足够的活塞行程余量，避免活塞运行到行程端点时与端盖发生刚性碰撞，端盖内部设置了缓冲套结构，当活塞接近行程末端时，缓冲套会提前封闭主回油通道，仅通过间隙节流实现缓冲减速，降低端点冲击。四根拉杆的直径根据额定工作压力下的端盖推力计算选型，预紧时采用对角分次拧紧的方式，保证每个拉杆的预紧力均匀，避免缸筒端面受压不均导致漏油。

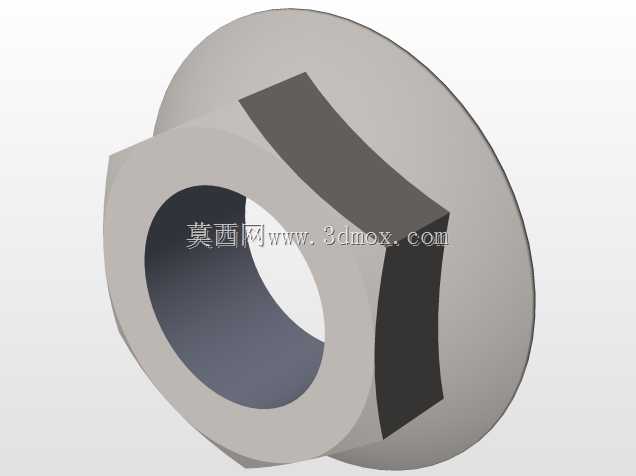

设计过程中先从整体安装尺寸链入手，先确定额定行程、缸径、杆径这三个核心参数，其中缸径由系统额定压力与所需输出推力计算得出，杆径根据速比要求选择，双向速度差控制在1.3-1.5倍区间适配常规工况。之后依次拆分出缸尾铰接座、后端盖、缸筒、活塞、活塞杆、导向套、前端盖、拉杆、锁紧螺母、杆端铰接座等独立零件，每个零件的配合公差根据功能要求设定：比如缸筒内孔与活塞的配合采用H8/f7间隙配合，导向套与活塞杆的配合采用H8/f8间隙配合，拉杆与端盖安装孔采用H9/h9间隙装配，所有密封件的安装槽尺寸严格按照对应密封件的标准样本设计，避免槽尺寸偏差导致密封失效。

实际应用选型时，除了推力、行程参数外，还需要根据工况的环境温度选择适配的密封材质：常规工业环境选用丁腈橡胶密封即可，高温工况需要更换氟橡胶密封，存在腐蚀性介质的场景则要调整缸筒与活塞杆的表面处理工艺。这种拉杆式双作用缸的结构通用性极强，通过更换密封件、调整缸筒长度就能快速适配不同的行程需求，零件的标准化程度高，适合批量生产与备件替换，在各类液压传动系统中都有极高的应用占比。建模过程中所有零件都做了可参数化调整的配置，修改核心参数即可快速生成不同规格的同系列缸体模型，能大幅提升同类产品的设计迭代效率，装配时完全按照实际装配顺序添加配合约束，可直接用于液压系统的装配干涉检查、运动仿真验证，也能直接导出工程图用于生产加工。
