丰田越野车配套TMAX8500电动绞盘结构

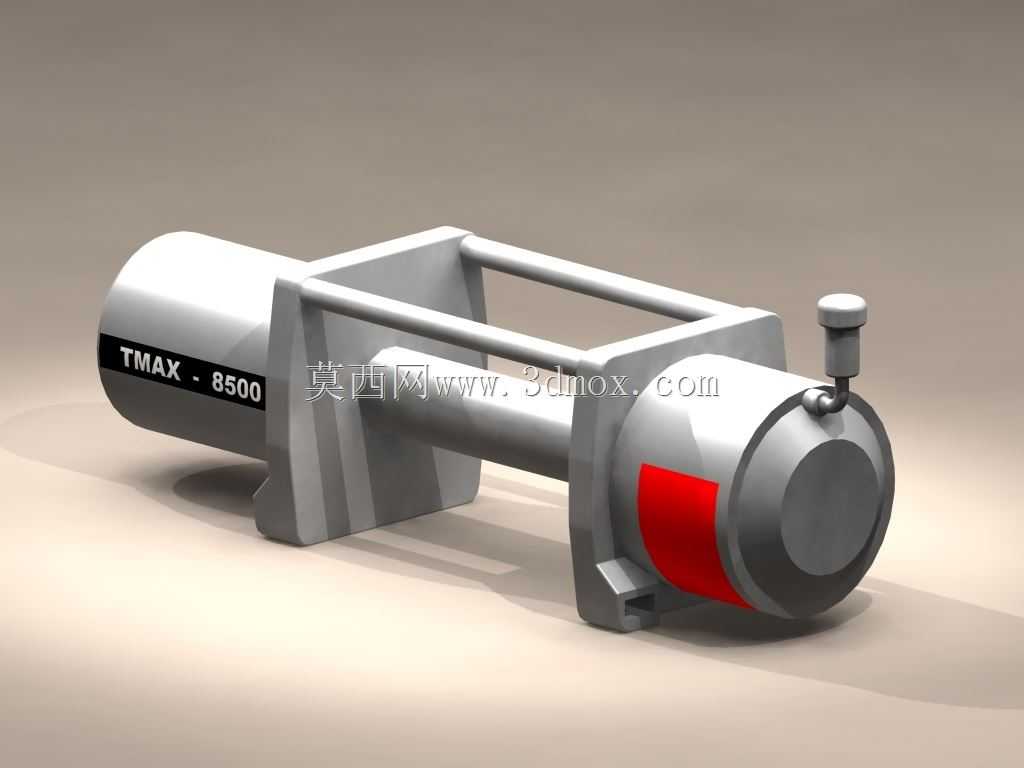

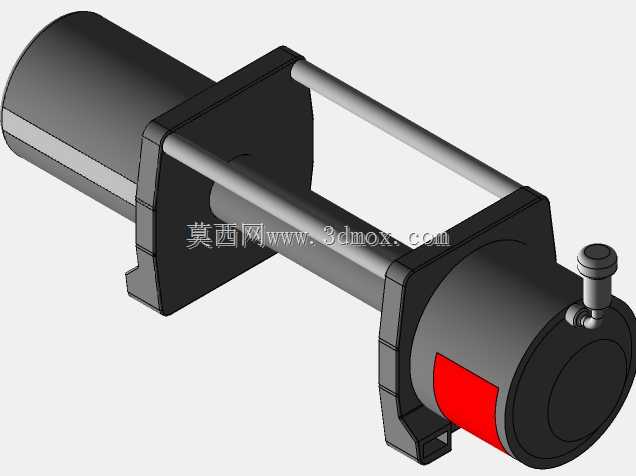

　　这款绞盘结构主要适配硬派越野车型的前杠安装场景，多用于户外越野穿越过程中的车辆自救、受困车辆拖拽作业，也可在户外工程作业、应急救援场景中完成重物牵引、移位操作，是越野改装、户外应急保障领域常用的牵引类设备。从结构设计来看，整体采用横向同轴布局，驱动电机与卷筒集成在同一轴线上，外部设置框架式防护结构，既可以承担卷筒的支撑载荷，也能在安装后与车辆前防撞梁的安装位形成稳定的受力传导路径，避免牵引过程中载荷集中对电机壳体造成损伤。

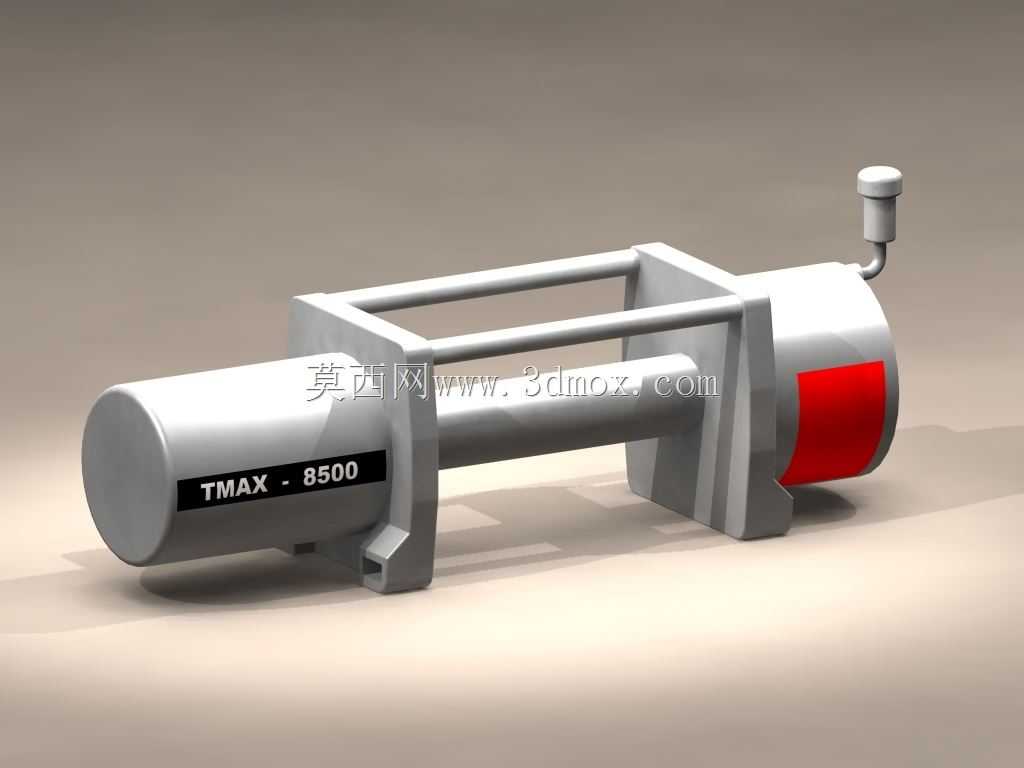

　　卷筒外侧标注的型号标识对应额定牵引载荷级别，端盖位置设置的离合拨杆结构，可在无动力状态下切换卷筒的自由转动状态，方便快速拉出钢缆完成挂钩固定，拨杆旁的小型柱状结构为缆绳导向限位部件的安装基座，可避免钢缆收放过程中出现乱绳、跳绳问题。设计过程中严格参照实车安装边界进行尺寸匹配，整体横向长度控制在适配多数硬派越野车前杠预留安装位的范围内，安装脚位的孔距、孔径对应常规越野改装前杠的通用安装标准，无需额外打孔即可完成固定，卷筒的径向尺寸经过校核，可容纳对应长度的牵引钢缆，同时保证钢缆满层缠绕时不会超出框架防护范围，避免与周边安装部件发生干涉。

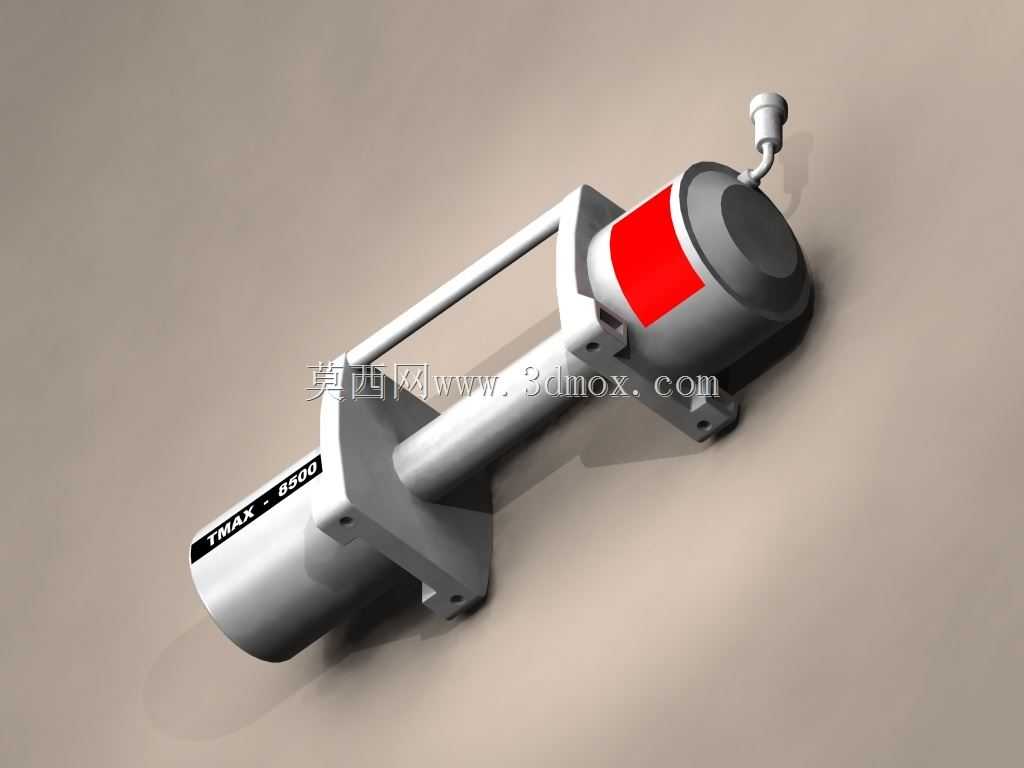

　　驱动端的电机外壳采用密封式结构设计，可应对户外涉水、泥沙飞溅的使用场景，端盖位置的红色标识区域为电机散热与端盖密封的结合部位，既保证电机长时间大负载工作时的散热效率，也能避免水汽、粉尘进入电机内部影响使用寿命。框架结构采用一体式铸造成型后机加工的工艺思路，支撑脚位置做了加厚处理，可承受额定载荷下的冲击拉力，避免牵引过程中出现框架变形、断裂问题。从功能实现逻辑来看，动力从电机输出后经过减速机构传递到卷筒，减速机构的传动比经过匹配，可保证在额定牵引载荷下电机处于高效工作区间，同时输出足够的牵引扭矩，离合结构采用插销式啮合设计，切换操作简单可靠，不会在大负载牵引过程中出现脱挡问题。

　　在实际选型匹配过程中，需要注意该绞盘的安装面与前杠之间的间隙预留，保证电机散热端有足够的空气流通空间，同时缆绳导出方向需要与前杠导绳器的位置对正，避免钢缆收放过程中出现偏磨，影响钢缆使用寿命。整体结构的受力路径经过优化，牵引过程中的载荷从卷筒传递到两侧支撑框架，再通过底部的安装脚直接传递到车辆防撞梁与车架结构，不会对电机壳体、减速机构壳体造成额外的弯曲载荷，有效提升设备的重载可靠性。
