带法兰螺母滚珠丝杠传动组件结构

项目分类:通用机械零部件 发布时间:2025-10-12 ID:1087954
  • 带法兰螺母滚珠丝杠传动组件结构
  • 带法兰螺母滚珠丝杠传动组件结构
  • 带法兰螺母滚珠丝杠传动组件结构

这套滚珠丝杠传动结构,是直线运动模组里最核心的转换单元,日常在数控进给轴、精密滑台、电动升降机构、自动化定位工位里随处可见,核心作用是把伺服或者步进电机输出的旋转运动,转换成低摩擦阻力的直线往复运动,相比传统滑动丝杠,它的传动效率能高出三倍以上,长时间运行的温升控制也更稳定,不会因为滑动摩擦产生的热量导致螺距累积误差快速放大。

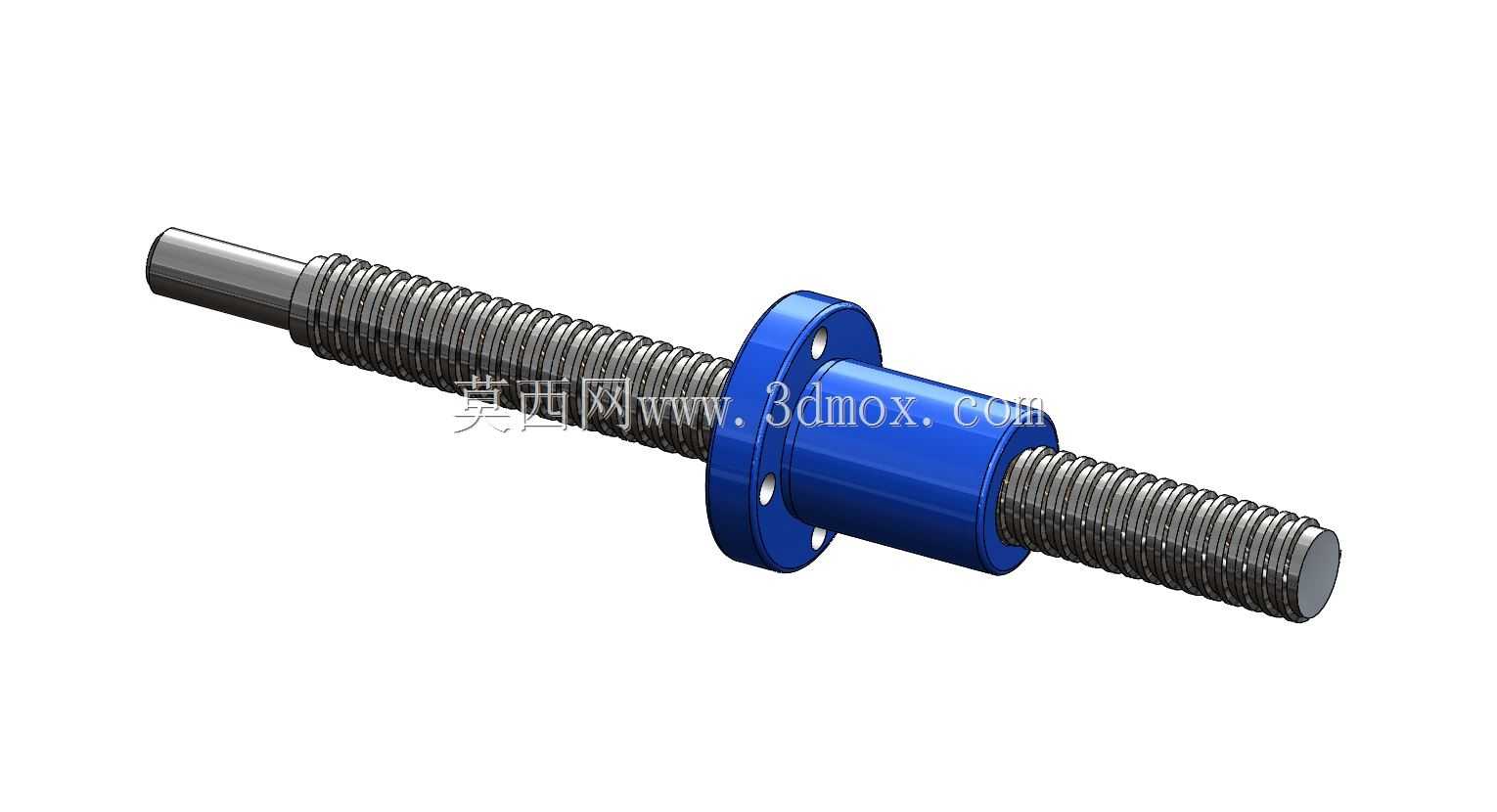

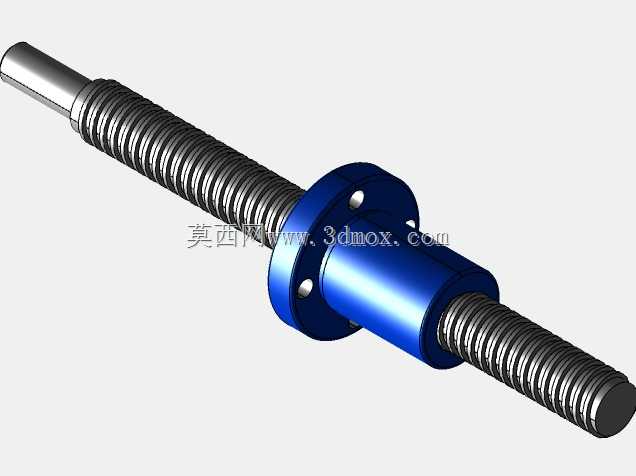

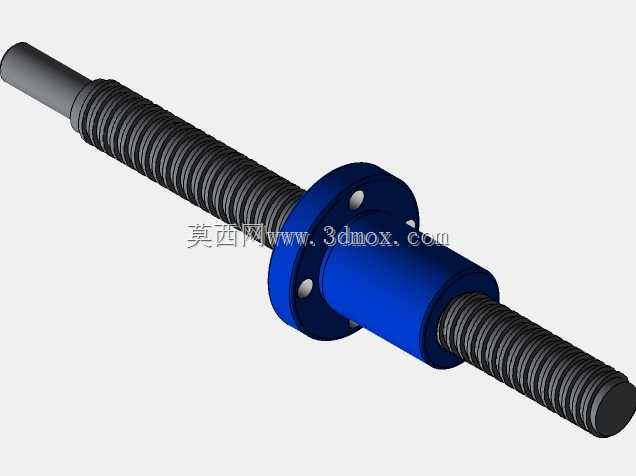

从结构设计来看,中间的蓝色法兰螺母是整套组件的承载核心,法兰端面上均匀分布的四个安装通孔,是直接用来和移动负载端的安装板锁附的,这种法兰一体式的螺母设计,省去了额外的螺母座加工和装配环节,安装时只要保证丝杠轴线和移动导轨的平行度在公差范围内,就能直接锁付固定,对装配人员的技能要求更低,也能减少装配环节带来的同轴度误差。螺母内部的反向回珠结构是设计的核心难点,建模时需要严格匹配钢球的循环路径,保证钢球在螺纹滚道和回珠器之间顺畅循环,不能出现卡顿或者钢球脱出的风险,滚道的截面曲率需要和选用的钢球直径完全匹配,既要保证接触应力在材料许用范围内,也要控制预紧量在合理区间,预紧太大会导致运行阻力陡增、磨损加快,预紧太小则会出现反向间隙,影响定位精度。

丝杠轴部分采用两端伸出的光轴+中间螺纹滚道的结构,两端的光轴段是用来安装支撑轴承的,通常固定端会选用成对安装的角接触球轴承来承受轴向和径向载荷,支撑端可以用深沟球轴承做浮动支撑,补偿长行程下的热伸长量。建模时需要注意螺纹滚道的起始和收尾位置,要留出足够的退刀距离,避免螺母运行到行程端点时钢球脱离滚道,同时两端的轴肩尺寸要和支撑轴承的内圈尺寸匹配,轴用挡圈的沟槽位置也要严格对应,保证轴承内圈的轴向定位可靠。

实际选型应用时,首先要根据负载的重量、运行速度、加速度计算所需的轴向额定动载荷,再结合安装空间的长度限制确定丝杠的总长度和螺纹有效行程,法兰螺母的安装孔位尺寸要和负载端的安装板孔位对应,避免出现安装干涉。这套结构的安装边界需要特别注意:丝杠轴线和配套直线导轨的平行度误差需要控制在每米0.1mm以内,螺母法兰端面和安装板的垂直度误差不能超过0.02mm,否则会导致丝杠运行时出现憋劲、磨损不均的问题,大幅缩短使用寿命。另外在垂直安装的场景下,需要额外配置制动装置,避免断电后负载因为自重下滑引发安全事故。

从建模细节来看,螺纹滚道的螺旋升角是根据导程和丝杠公称直径计算得出的,建模时不能用普通螺纹的牙型来替代滚珠丝杠的哥德式滚道截面,否则后续做有限元接触应力分析时结果会完全失真,钢球的排布要完全填满循环回路,和滚道、回珠器的接触面不能有穿透或者间隙过大的问题,法兰上的安装孔要做倒角处理,对应实际加工时的孔口去毛刺工序,两端光轴段的粗糙度要求要高于螺纹滚道段,因为这部分是和轴承内圈配合的面,尺寸公差通常取h6级,保证和轴承的配合精度。

在不同的应用场景下,这套结构的参数调整方向也有区别:高速进给场景下要选用大导程的丝杠,搭配大直径钢球降低接触应力,同时要做动平衡校正,避免高转速下出现共振;精密定位场景下要选用小导程、高精度等级的丝杠,预紧量控制在额定动载荷的5%左右,配合光栅尺做全闭环控制,能达到微米级的定位精度;重载传动场景下则要选用大直径丝杠,螺母可以采用双螺母垫片预紧的结构,提升整体承载能力,同时要配套润滑装置,定期补充润滑脂降低磨损。
