带D形挂环快卸式不锈钢插销结构设计

在航空地面保障工装、模块化工业设备快换结构、户外应急装备的连接场景中，经常需要在无工具辅助的前提下完成构件的快速锁止与脱开，这类场景对连接销的操作便捷性、锁止可靠性、反复插拔的耐磨性都有明确要求，本次设计的快卸式不锈钢插销正是针对这类高频快拆需求开发的连接构件。

从实际使用逻辑出发，这类插销的核心作用是替代传统需要卡簧、开口销辅助固定的圆柱销，省去拆装时额外取用工具、拆卸小配件的步骤，操作人员单手握持按压端部按钮即可完成锁止机构的释放，插入对应安装孔后松开按钮，内部的弹簧加载钢球就会自动弹出卡入配合件的卡槽内，完成轴向与径向的双向锁止，整个操作过程不需要额外辅助零件，也不会出现传统销钉配套的卡簧、开口销在拆装过程中掉落遗失的问题，尤其适合高空作业、野外作业、狭小空间作业这类不方便携带零散小零件、操作空间受限的工况。

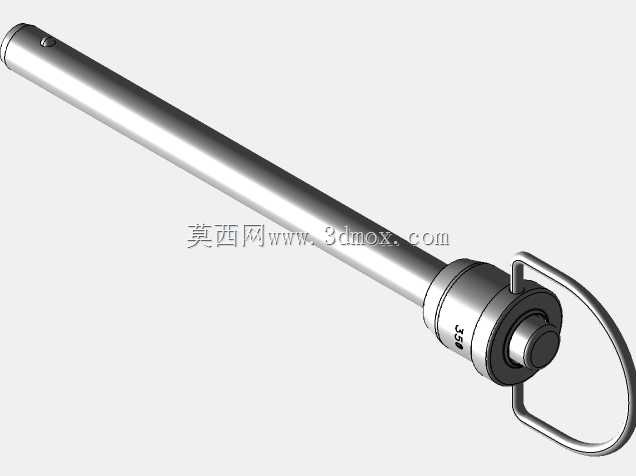

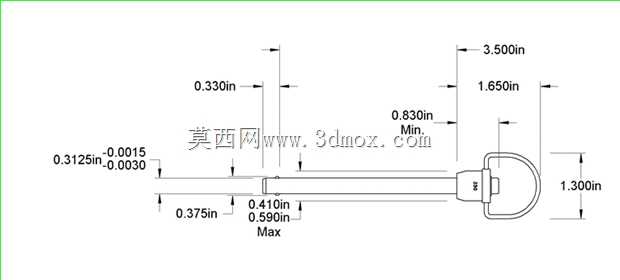

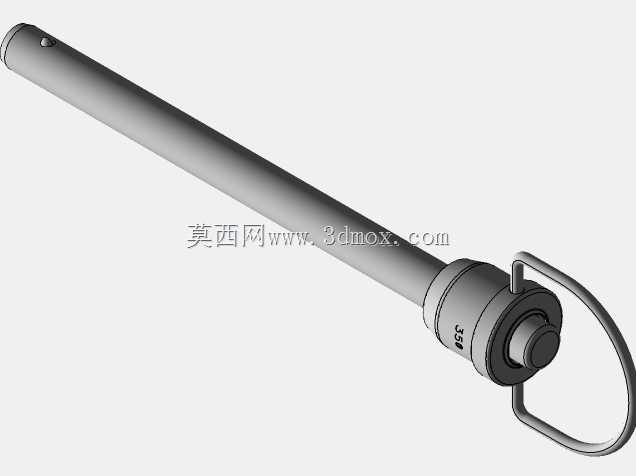

设计过程中首先明确了安装边界条件：插销适配的安装孔直径为5/16英寸，也就是约7.94mm，这个尺寸是英制工装、进口设备维护中非常常见的销孔规格，适配性覆盖了多数进口模块化夹具、航空附件快装结构的安装尺寸。插销的有效配合长度，也就是插入安装孔后参与锁止定位的可用长度为3.5英寸，约88.9mm，这个长度可以覆盖总叠厚在80mm以内的多层连接板的穿装需求；从销杆头部下端面到末端弹簧钢球的锁止段长度严格控制在3.5英寸，保证插销插入到位后钢球能准确卡入配合件的环形锁止槽内，不会出现插入过深导致钢球无法弹出、或者插入深度不足导致锁止面积不够受载脱出的问题。而插销整体总长度从头部端面到杆端为3.83英寸，约97.3mm，头部预留的尺寸用来布置按钮按压结构与D形挂环的安装空间，不会占用有效配合段的长度。

材料选择上，销杆、锁止钢球、头部按压结构全部采用17-4PH沉淀硬化不锈钢，这种材料经过固溶时效处理后可以达到HRC40左右的硬度，既具备足够的剪切强度承受连接部位的径向载荷，又有优秀的耐腐蚀性能，在户外潮湿环境、工业轻度腐蚀环境下长期使用也不会出现锈蚀卡滞的问题，相比普通304不锈钢制作的快卸销，17-4PH材质的销杆表面耐磨性更好，经过上千次反复插拔后表面不会出现明显的拉痕，钢球与销杆孔的配合间隙也不会因为磨损变大，能长期保持锁止的可靠性。

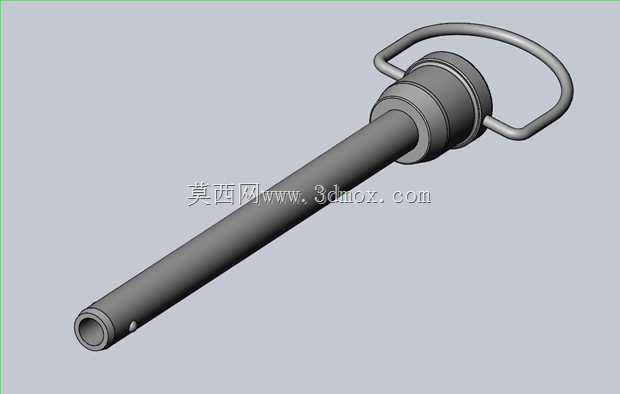

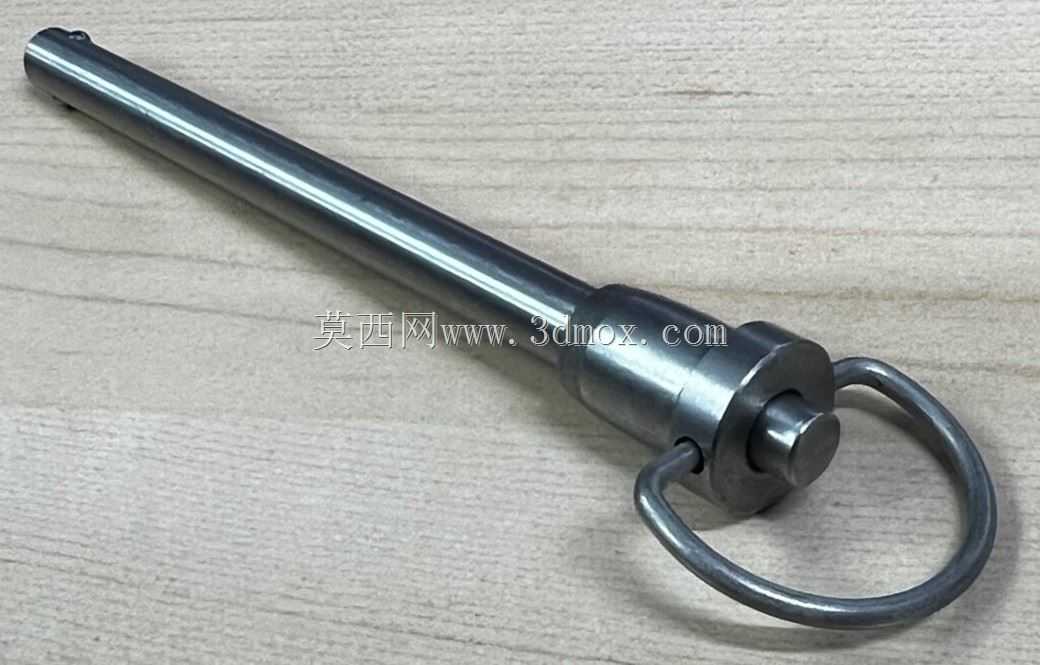

头部的D形挂环是设计中兼顾实用性的细节结构，这个挂环采用弯折成型的不锈钢丝与头部基座铰接，平时可以自然下垂贴靠在安装件表面，不会突出过多影响周边构件的运动，需要拆卸时可以将挂环扳起作为受力点，方便操作人员拔出插销；同时挂环上可以穿装防丢绳，将插销与设备本体连接在一起，避免拆卸后插销掉落遗失，在高空作业场景下这个设计能大幅降低零件坠落的安全风险，也能减少零散配件的管理成本。

内部结构设计上，锁止钢球的弹出量经过严格计算，正常锁止状态下钢球突出销杆表面的尺寸为1.2mm，这个突出量既可以保证钢球卡入配合槽后有足够的接触面积承受轴向拉力，不会因为受载导致钢球缩回销杆内部出现脱销，又能保证按压端部按钮时，内部顶杆将钢球完全顶回销杆内部时，销杆可以顺畅从安装孔中抽出，不会出现钢球卡滞在孔壁上的问题。内部复位弹簧的弹力经过匹配，既不会因为弹力过大导致按压按钮需要的操作力过大，操作人员单指就能轻松按压解锁，又能保证在振动工况下弹簧不会因为惯性压缩导致钢球缩回，避免设备运行过程中插销意外脱出。

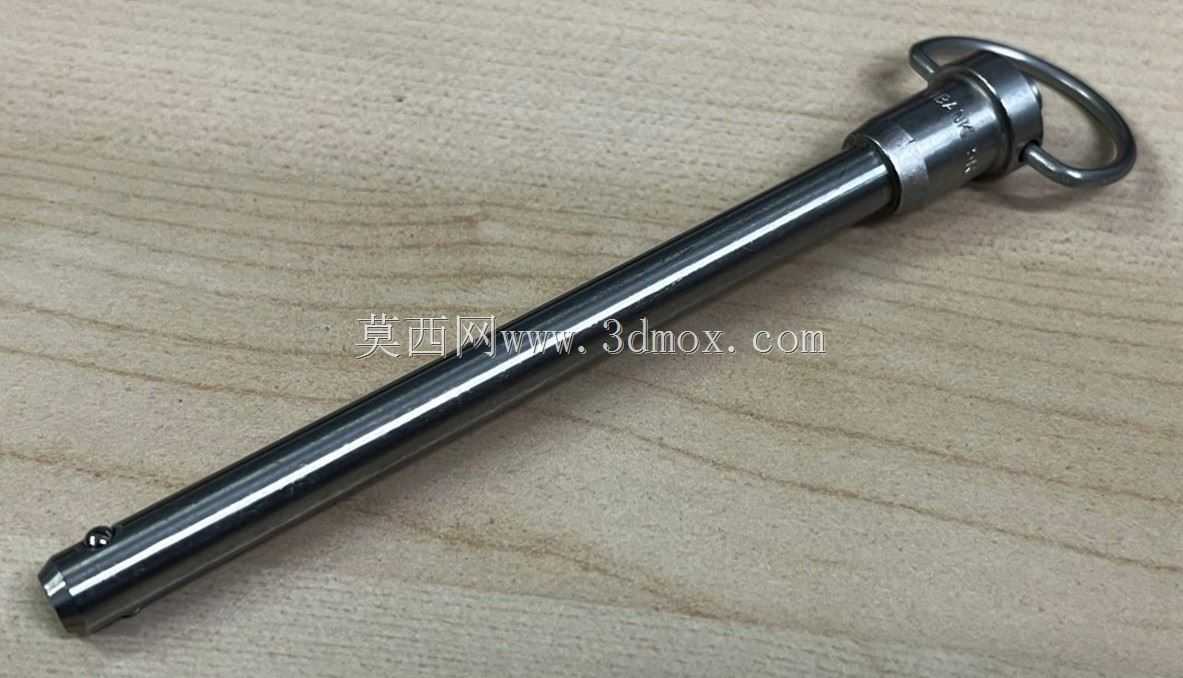

销杆末端设计有小的倒角导向结构，插入安装孔时不需要严格对中，顺着倒角就能顺利穿入多层板的对齐孔，降低了对位操作的难度，适合快速装配的作业节奏。头部按钮的端面做了防滑纹理处理，手上沾有油污、戴薄劳保手套操作时也不会出现打滑的问题，按压反馈清晰，操作人员可以通过手感明确判断是否已经完成解锁动作。

从选型适配的角度来说，这类快卸销适合用在需要频繁拆装的工装夹具定位、设备检修门快开固定、模块化附件快装、应急装备构件连接等场景，相比传统的螺纹连接、螺栓穿装固定，快卸销的拆装效率可以提升80%以上，而且不需要配套扳手等工具，大幅降低了操作的时间成本与工具携带要求。在三维建模过程中，所有配合尺寸都严格按照英制标准公差设定，销杆的直径公差取m6级，与标准5/16英寸铰制孔的配合为过渡配合，既保证插拔顺畅，又不会因为间隙过大导致连接部位出现晃动，影响定位精度；钢球安装孔的位置度公差控制在0.05mm以内，保证钢球弹出后圆周方向的锁止量均匀，不会出现单侧锁止量不足的问题。头部D形挂环的铰接间隙控制在0.2mm以内，既保证挂环可以灵活转动，又不会因为间隙过大出现晃动异响。

需要注意的是，这类插销的受载方向以径向剪切力为主，不适合作为承受大轴向拉力的主承载构件，选型时需要根据连接部位的实际剪切载荷选择对应直径的规格，本次设计的5/16直径规格，17-4PH材质下的单销双剪切面承载能力可以达到35kN以上，足以覆盖多数工装、附件连接的载荷需求。安装时需要保证配合件上的锁止槽位置与插销钢球位置准确对应，锁止槽的深度建议控制在1.5mm，槽口做小倒角处理，避免长期插拔磨损钢球表面。日常维护时只需要定期在销杆表面涂抹少量轻质润滑油，保证内部顶杆与弹簧动作顺畅即可，不需要复杂的保养流程，长期使用如果出现钢球磨损、弹簧弹力下降的问题，也可以快速更换内部配件，延长插销的整体使用寿命。
