起重机用多挡位传动齿轮箱结构设计

　　在起重作业场景里，起升、变幅、回转机构的动力输出稳定性，直接决定了重物吊装的作业安全与动作精度，这套齿轮箱总成正是匹配起重机动力传递需求的核心传动部件，承担着将原动机高转速低扭矩输出，转换为作业机构所需低转速大扭矩动力的核心作用，同时可通过不同齿轮副的啮合切换，匹配不同吊装载荷、不同作业幅度下的转速与扭矩输出需求，避免原动机长期处于高负荷过载工况，延长整套起重动力系统的使用寿命。

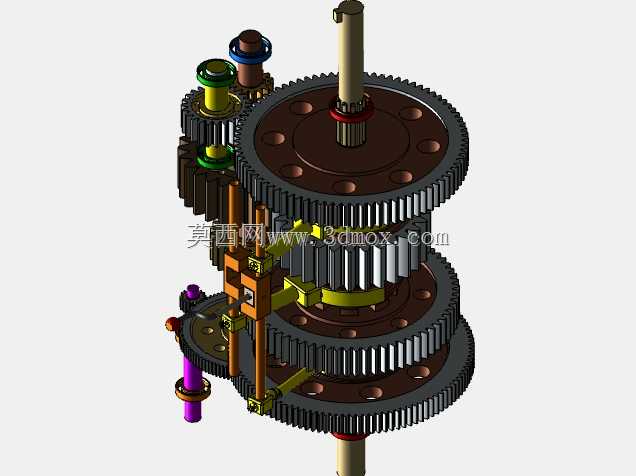

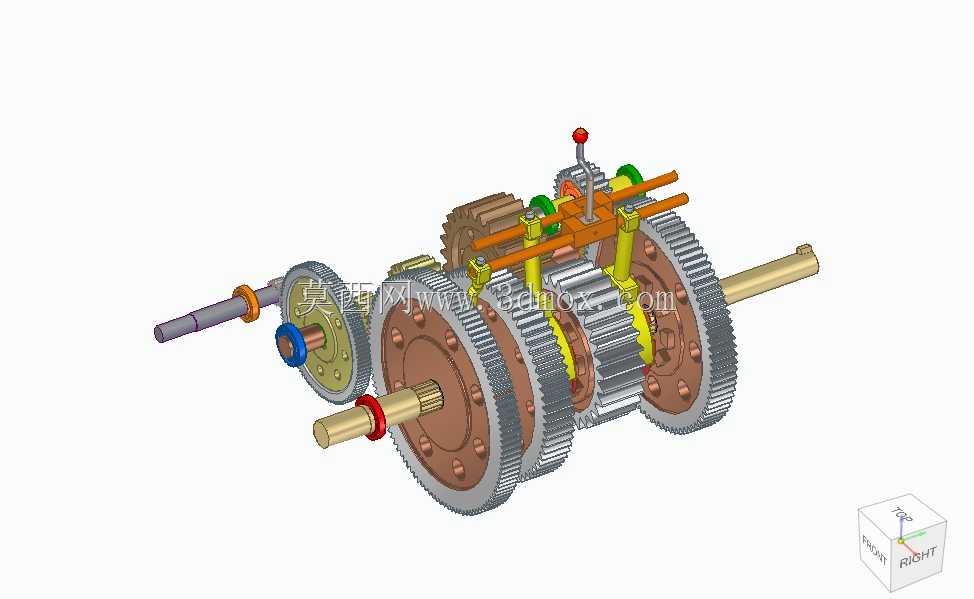

　　从结构设计逻辑来看，整套齿轮箱采用平行轴布置形式，输入轴与各输出轴的中心距经过严格的载荷校核，轴系上依次布置不同模数、不同齿数的传动齿轮，换挡机构通过拨叉推动啮合套沿轴向滑动，实现不同齿轮副的动力接合，相比传统滑动齿轮换挡结构，啮合套换挡的冲击载荷更小，齿轮端面磨损量更低，更适合起重机频繁切换作业挡位的使用场景。轴系支撑位置全部配置适配径向载荷的滚动轴承，轴承安装位的轴肩高度严格符合轴承安装拆卸的工艺要求，既保证轴承内圈的轴向定位可靠，又不会出现轴承拆卸时卡滞的问题；箱体外部的换挡拨叉轴位置设置了定位钢球与自锁弹簧，可防止作业过程中出现自动脱挡、跳挡的故障，拨叉与啮合套的接触位置预留了合理的滑动间隙，避免热胀冷缩导致换挡卡滞。

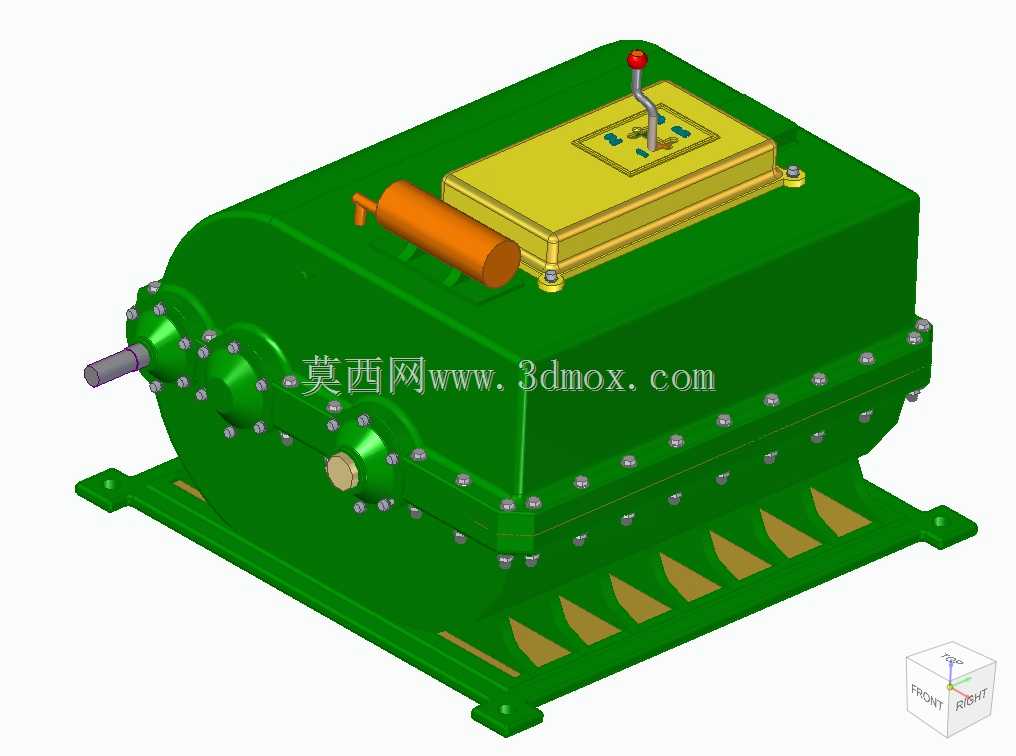

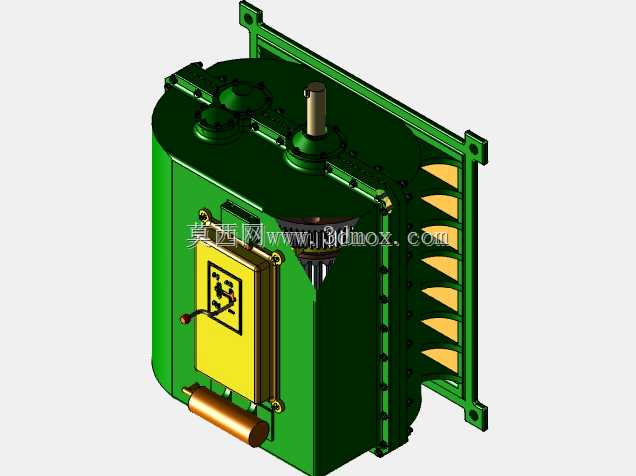

　　从安装边界来看，输入轴端预留了与原动机输出法兰连接的轴伸尺寸，轴伸上的键槽采用标准平键规格，可直接匹配通用联轴器的安装要求；输出轴端的轴伸长度与直径经过载荷计算，可直接连接起重机构的卷筒驱动轴或回转支承驱动齿轮，不需要额外加装过渡连接套；箱体的安装底座设置了均匀分布的螺栓通孔，孔位尺寸匹配起重机机架的通用安装螺孔分布，安装时可直接通过高强度螺栓完成箱体与机架的刚性固定，不需要额外加工转接支架。齿轮参数设计阶段，针对起重机重载启动、瞬时冲击载荷大的工况特点，所有传动齿轮均采用渐开线圆柱直齿结构，齿面经过硬化处理，齿根圆角经过优化设计，可有效降低应力集中系数，避免重载启动时出现齿根断裂故障；各挡位的传动比经过匹配计算，低速挡可输出足够大的驱动扭矩，满足满载荷重的起升需求，高速挡可提升空钩状态下的动作速度，缩短非作业行程的耗时，提升整体起重作业的效率。

　　润滑结构设计上，箱体内部预留了足够的储油空间，齿轮下部浸入润滑油的深度控制在合理范围，既可以通过齿轮转动带油实现各啮合齿面、轴承位置的飞溅润滑，又不会因为齿轮浸油过深导致搅油损失过大、油温过高的问题；箱体上部设置了注油口与透气塞，可及时排出箱体内因温度升高产生的膨胀气体，避免箱体内压力过高导致油封渗漏，下部设置了放油螺塞，可方便定期更换箱体内的润滑油，日常维护操作便捷。整套结构的所有外露轴伸位置都配置了对应的密封元件，可阻挡外界的粉尘、水汽进入箱体内部，同时防止箱体内的润滑油渗漏，适合露天作业的起重机使用场景，即使在多粉尘、湿度较大的作业环境下，也能保证传动系统长期稳定运行。
