齿轮连杆式双指机器人夹持执行机构

　　这款双指夹持执行机构，是面向轻载工业自动化分拣、上下料场景开发的末端执行部件，核心采用对称齿轮啮合搭配多组连杆传动的结构方案，区别于常规单气缸驱动的平动夹爪，该结构通过底部输入轴的旋转动力输入，即可驱动两个夹指完成同步开合动作，传动过程中齿轮副保证两侧夹指的运动完全对称，不会出现单侧偏移导致的工件夹偏问题。从实际应用场景来看，这类夹爪可适配3C电子行业的小型元器件搬运、注塑行业的成品件取件、轻工包装线的规整物料抓取，尤其适合对夹持对中度有要求的工位，比如轴类零件的上下料、方形壳体的转序搬运，相比气动夹爪，纯机械传动的结构无需额外布置气路，可直接搭配伺服舵机或小型步进电机安装在协作机器人末端，也可固定在直线滑台的移动端作为定点抓取工位的执行部件。

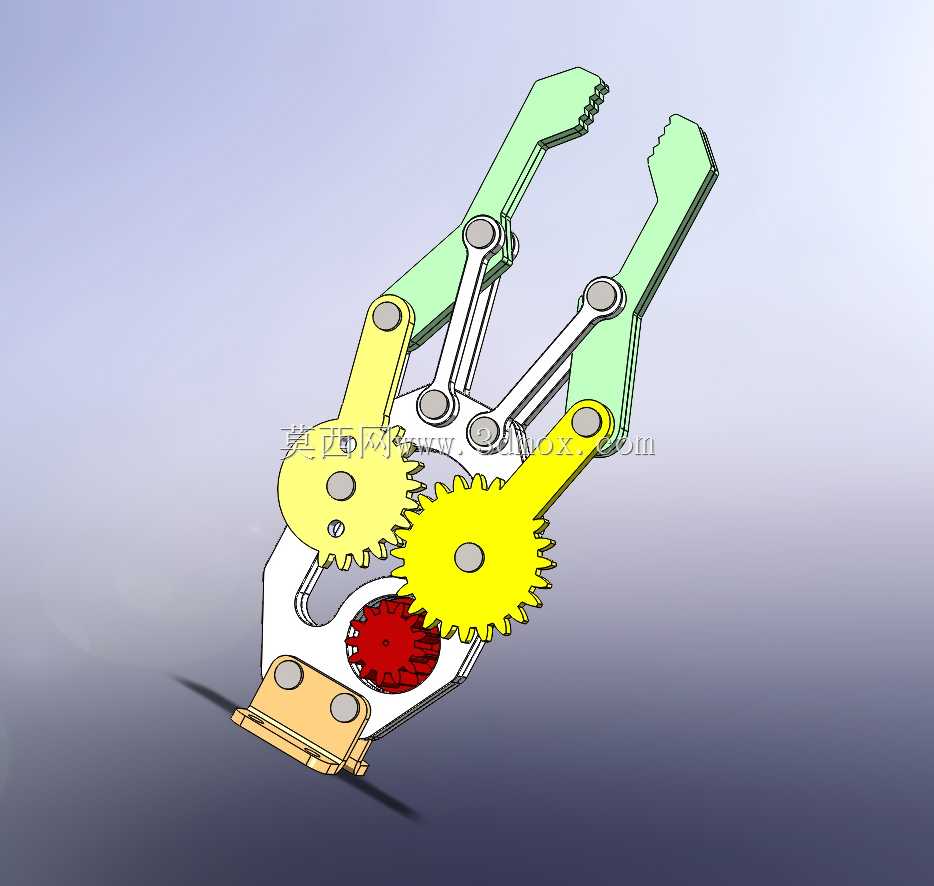

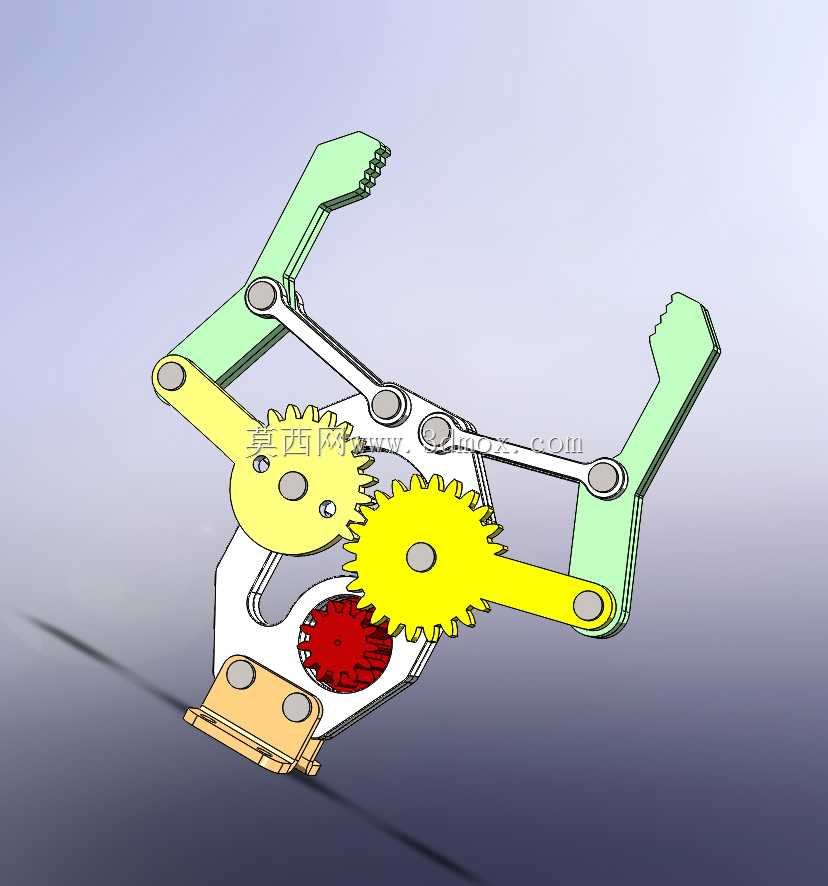

　　设计层面，整个机构的传动链路做了等比对称布局，两个啮合的直齿轮分别对应一侧的夹指驱动连杆，齿轮转动时通过铰接的连杆带动夹指绕固定支点做圆弧开合运动，夹指内侧预留了锯齿形防滑齿面，可直接夹持表面硬度适中的工件，也可根据实际工件外形在夹指安装位加装定制化的夹指垫块，适配不同轮廓的被抓取物。夹指的开合角度范围通过齿轮的啮合行程做了限位，底部的红色限位缓冲件可在夹指完全闭合时吸收冲击，避免齿轮啮合硬接触导致的齿面磨损，同时也能控制最小夹持间距，防止夹指过度闭合夹伤薄壁工件。

　　从安装边界来看，整个机构的底座部分设置了两个对称的安装孔位，可直接通过螺栓固定在标准法兰接口上，整体结构的厚度方向尺寸紧凑，不会在狭窄的作业空间内发生干涉，传动部分的所有铰接点都采用销轴铰接，装配时可在销轴位置加装耐磨衬套，降低长期往复运动的磨损量，延长机构的维护周期。不同于市面上常见的平行夹爪，这款连杆齿轮式夹爪的夹指运动轨迹为绕支点的圆弧摆动，在夹持圆柱形工件时，两个夹指的齿面可以更好地贴合圆柱面轮廓，接触面积更大，夹持相同重量的工件时所需的夹紧力更小，不会在工件表面留下明显的夹痕。

　　在做结构选型时需要注意，该机构的夹持力与输入扭矩直接相关，搭配不同扭矩的动力元件可覆盖不同重量区间的工件抓取，若用于洁净车间场景，可将所有外露的铰接位置加装防尘盖板，避免生产环境中的粉尘进入铰接缝隙造成卡滞。整个机构的传动链路没有冗余的结构件，所有连杆的长度参数都经过运动学仿真验证，开合过程中不会出现机构死点，夹指从完全张开到完全闭合的传动过程顺畅，齿轮啮合侧隙控制在合理范围内，往复开合的重复定位精度可满足多数自动化搬运工位的使用要求。夹指部分采用分体式设计，当夹指齿面出现磨损后，可单独拆卸更换夹指零件，无需拆解整个传动机构，降低现场维护的时间成本。底座的动力输入位置设置了标准化的轴连接接口，可直接匹配常用的小型舵机输出轴，也可通过联轴器连接微型直流减速电机，动力适配性较强，无需额外做转接件设计。在实际产线部署时，可根据作业工位的空间限制，调整夹指的长度参数，在不改变核心传动结构的前提下，获得不同的开合行程与夹持范围，适配更多尺寸规格的工件抓取需求。
