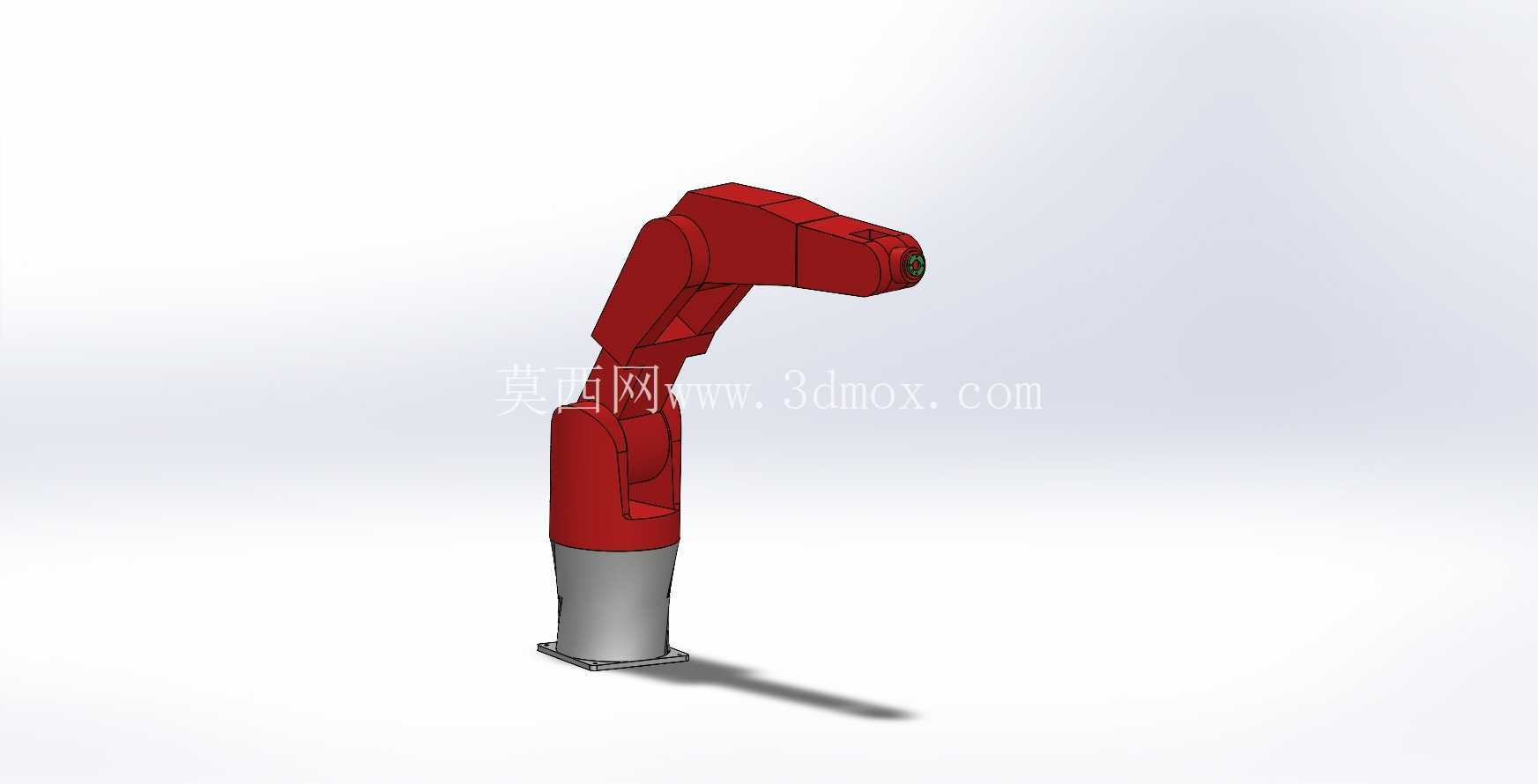

六轴串联式工业关节机械臂结构设计

项目分类:工业机器人 发布时间:2026-01-20 ID:1124920
  • 六轴串联式工业关节机械臂结构设计
  • 六轴串联式工业关节机械臂结构设计
  • 六轴串联式工业关节机械臂结构设计
  • 六轴串联式工业关节机械臂结构设计
  • 六轴串联式工业关节机械臂结构设计
  • 六轴串联式工业关节机械臂结构设计
  • 六轴串联式工业关节机械臂结构设计
  • 六轴串联式工业关节机械臂结构设计
  • 六轴串联式工业关节机械臂结构设计

  大臂与底座的连接关节采用了内嵌式传动结构,将谐波减速器的安装位完全藏在关节壳体内部,既可以减少外部粉尘、切削液进入传动腔的概率,也能压缩关节处的外凸尺寸,让机械臂在靠近设备护网、工位挡板运动时不会发生磕碰。小臂部分的结构做了等强度壁厚优化,在关节连接位置做了局部加厚处理,非受力区域则通过均匀减薄壁厚来降低小臂整体重量,减少末端运动时的惯量,提升末端定位的响应速度,腕部的三个关节采用了同轴嵌套的走线设计,所有动力线缆、信号线缆都从关节内部的穿线孔通过,避免机械臂运动时线缆和外部工件、工装发生拉扯缠绕,也能减少线缆外露带来的老化加速问题。这款六轴串联关节机械臂的结构设计,核心面向3C电子装配、小型零部件上下料、轻量焊接辅助以及实验室自动化工位的作业需求,在做结构排布时首先考虑的是狭小工位的回转干涉问题,底座采用圆形法兰安装结构,安装孔位按照通用工业机器人的安装基准做了等距排布,安装面预留的定位止口可以直接和工位基座的定位凸台配合,不需要额外做适配工装就能完成快速固定,底座整体高度控制在较低区间,能降低整机重心,提升高速运动时的稳定性,避免大臂回转时出现整机晃动的问题。

  从实际作业场景来看,这款机械臂的末端负载适配区间覆盖了1kg到5kg的作业需求,重复定位精度可以满足电子元器件插件、小零件涂胶、小型工件分拣这类对位置精度要求较高的工位,作业半径覆盖从底座中心向外延伸800mm的球形区间,在这个区间内没有运动死点,各个关节的运动角度范围都做了机械硬限位和软限位的双重设计,硬限位采用聚氨酯缓冲块结构,在关节运动到极限位置时可以吸收冲击,避免传动件因为硬碰撞出现损伤,软限位则可以根据实际工位的布局自定义设置角度范围,适配不同的工位布局需求。

  在做三维结构建模时,所有关节的配合面都按照实际加工的公差带做了配合间隙预留,轴承安装位、减速器安装位的同轴度公差在模型里做了明确的基准标注,后续出工程图时可以直接提取这些基准做形位公差标注,不需要重新调整建模基准。外壳部分采用了分块式的钣金包覆结构,每一块外壳都预留了快拆螺丝位,日常维护时不需要拆解整个臂体就能打开对应关节的外壳,完成减速器润滑、线缆检查等维护操作,底座侧面预留了电气接口安装位,可以根据实际需求选配航空插头、走线槽等配件,适配不同车间的布线规范。末端法兰的安装尺寸遵循通用工业机器人的末端接口标准,可以直接适配市面上主流的气动夹爪、电动夹爪、焊枪、涂胶阀、吸盘组等末端执行器,不需要额外做转接法兰的设计,能减少项目落地时的非标设计工作量。在运动姿态的模拟验证阶段,模型里已经完成了全关节的运动干涉检查,在各个关节的极限运动角度下,臂体自身的结构件之间不会发生碰撞,同时也预留了末端执行器的安装空间,常规尺寸的夹爪安装后也不会和小臂、腕部结构发生运动干涉。

  针对不同的安装场景,这款机械臂既可以采用正装方式固定在地面工位基座上,也可以通过转接支架实现倒装、侧装,适配流水线上方吊装、设备侧方安装等特殊工位的布局需求,关节内部的传动件选型都按照正装、倒装、侧装三种安装方式的受力情况做了强度校核,保证不同安装方式下的传动精度和结构寿命都能满足工业场景的连续作业要求。臂体的外表面没有多余的凸起结构,所有螺丝孔都做了沉头处理,整体外轮廓流畅,不容易在作业过程中勾挂车间的管线、工件包装袋等杂物,降低日常作业中的故障概率。
