开式索具螺旋扣张紧调节结构设计

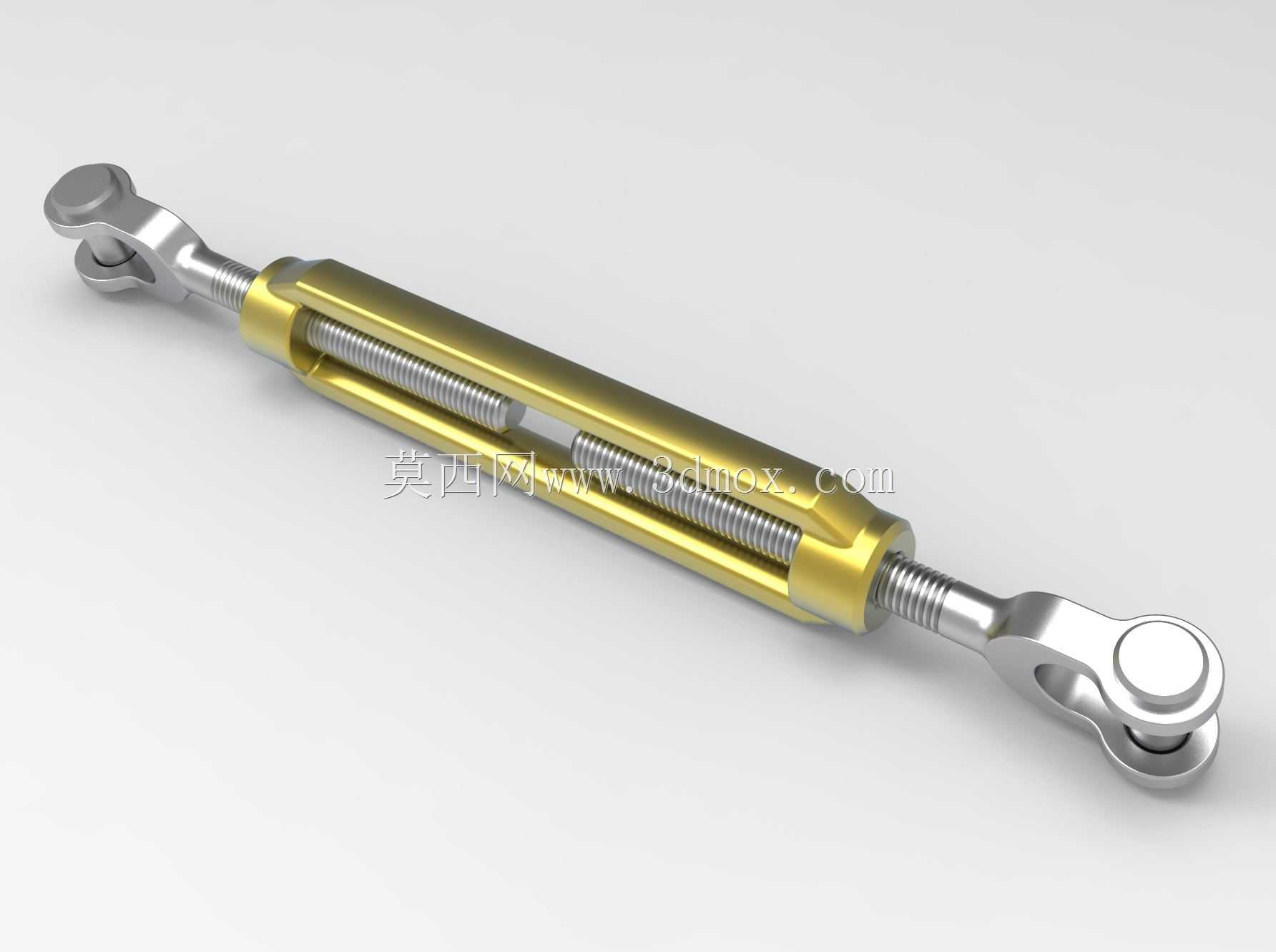

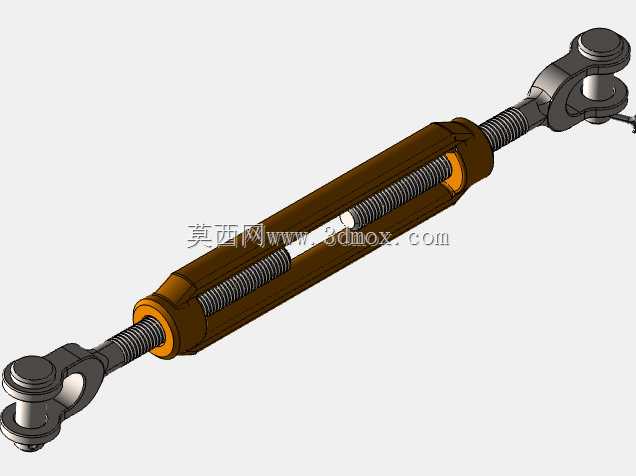

　　在户外架空线缆敷设、舞台桁架拉设、船舶系泊固定、起重吊索具预紧这类工程场景里，索具张紧度的调节直接关系到结构受力稳定性，过松会引发构件晃动、线缆垂度过大，过紧则可能导致索具过载断裂，开式螺旋扣正是承担张紧力调节、长度微调功能的核心受力构件。这款开式旋转扣接头采用两端反向螺纹配合中部框架的结构形式，一端为左旋螺纹叉形接头，另一端为右旋螺纹叉形接头，转动中部的金属框架时，两端接头会同步向内收拢或者向外伸出，无需转动两端连接的索具或构件，就能实现张紧度的无级调节，调节过程中不会对两端连接的绳索、拉杆产生附加扭转应力，避免索具因扭结出现强度折减。

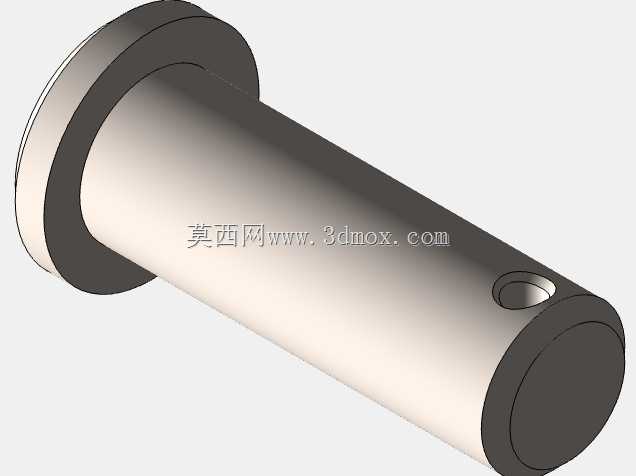

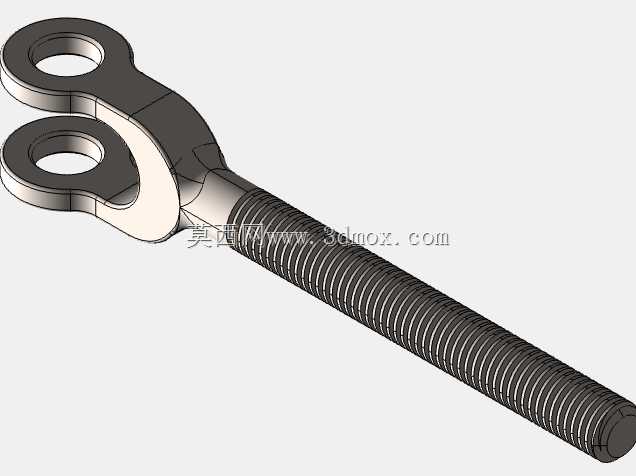

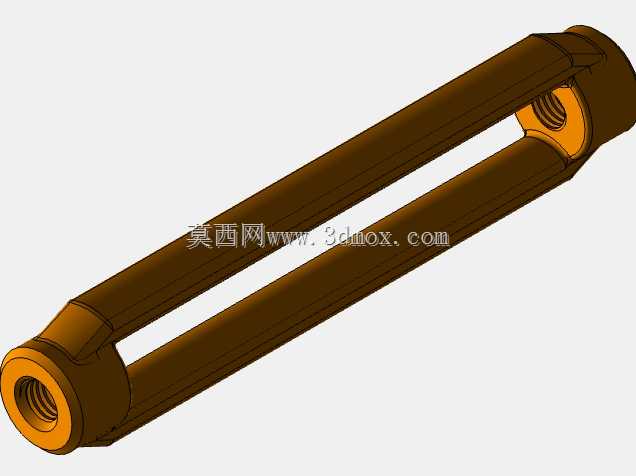

　　从结构设计逻辑来看，中部框架采用长条形开式槽结构，既可以直观观察两端螺杆的旋入深度，防止调节过程中出现螺纹啮合长度不足导致的脱扣风险，也能在同等调节行程下压缩整体结构长度，降低安装所需的操作空间。两端的叉形接头端部设计有同轴销孔，可通过销轴直接与卸扣、吊耳、钢丝绳端接头铰接，铰接结构允许连接端存在小角度的偏摆，适配安装面存在角度误差、受力过程中构件存在小幅位移的工况，避免螺杆承受附加弯曲应力，保证受力始终沿螺杆轴向传递。

　　螺纹副采用梯形传动螺纹设计，相比普通三角螺纹，牙根强度更高，承载能力更强，同时具备一定的自锁性能，调节到位后在常规振动工况下不会自行松脱，若应用在振动幅度较大的场景，可额外配合锁紧螺母锁定调节位置，进一步提升防松可靠性。从安装边界来看，该构件的最小安装长度对应两端螺杆完全旋入框架的状态，最大安装长度对应两端螺杆达到额定旋出长度的状态，选型时需要预留至少三分之一螺纹长度的调节余量，避免安装时出现调节行程不足的问题；两端叉形接头的销孔直径、开档尺寸与配套销轴的配合公差控制在间隙配合范围，既保证铰接转动灵活，也不会因间隙过大产生冲击载荷。

　　框架表面采用镀彩锌处理，两端螺杆及接头采用不锈钢材质，兼顾户外使用的防腐蚀性能与受力部件的强度要求，在沿海高盐雾、户外多雨环境下也能长期稳定工作，不会因锈蚀导致螺纹卡死无法调节。实际工程应用中，这类构件常被用于输电线路拉线张紧、户外广告牌拉索固定、起重设备钢丝绳长度微调、帐篷及膜结构张拉固定等场景，选型时需要根据额定工作载荷匹配对应规格，严禁超载荷使用，安装过程中需要保证两端螺杆的旋入长度一致，避免单侧螺纹啮合不足引发受力失效。建模过程中需要重点还原反向螺纹的旋向差异、开式框架的槽口尺寸、叉形接头的销孔同轴度，这些细节直接影响后续工程出图、装配干涉检查的准确性，尤其是螺纹部分的建模，需要准确匹配梯形螺纹的牙型参数，保证虚拟装配时螺纹啮合状态与实际工况一致，避免后续做有限元受力分析时出现应力计算偏差。
