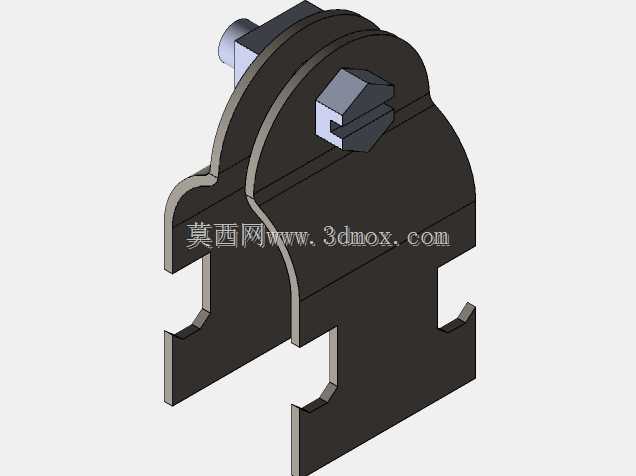

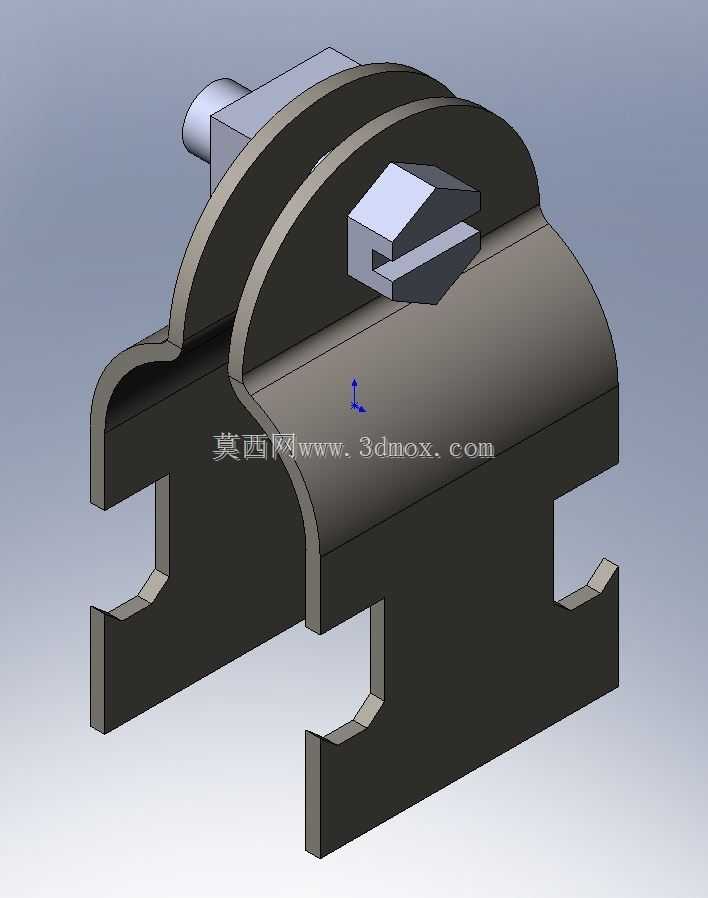

UnistrutP1111型1/2英寸C型钢配套管夹

在工业厂房机电安装、装配式支吊架系统、光伏支架管路排布、设备周边管线固定场景中，这类适配Unistrut标准C型钢槽道的1/2英寸管夹是管路敷设环节的核心连接配件，主要承担小口径金属管、硬质塑料管、仪表导压管的侧向与垂向固定作用，避免管路在流体脉动、设备振动、环境温变产生的应力作用下出现位移、松脱、接口渗漏问题。

从结构设计逻辑来看，这款管夹采用上下分体式抱合结构，下半部分为带C型钢槽道适配卡脚的基座，上半部分为圆弧压盖，配合顶部的锁紧螺栓实现对管道的环抱压紧。基座底部的两个对称卡脚完全匹配标准Unistrut槽钢的内卷边槽型，安装时无需在槽钢上打孔，直接将卡脚斜向卡入槽钢槽口后旋转摆正，即可实现沿槽钢长度方向的任意位置滑动调节，待管路排布定位完成后拧紧顶部锁紧螺栓，卡脚会在螺栓预紧力作用下向外撑开，牢牢抵在槽钢内卷边内侧，形成无钻孔的可靠固定，这种设计大幅降低了现场安装的打孔工作量，也方便后期管路调整时的拆装移位，不会破坏槽钢的镀锌防腐层。

管夹的抱合圆弧半径严格匹配1/2英寸公称直径管道的外径公差，圆弧内侧没有多余的凸起结构，压合时可以和管道外壁形成均匀的面接触，相比点接触式的固定件，不会在管道外壁形成局部应力集中，对于薄壁铜管、不锈钢仪表管这类易变形的管路尤为友好。顶部的锁紧件采用带防滑齿的方块螺母结构，螺母块可以直接嵌入C型钢的槽道内，安装时不需要额外手扶螺母对位，拧紧螺栓时螺母块不会跟转，单人即可完成安装操作，适配现场高空作业的操作便利性需求。

从安装边界尺寸来看，管夹卡入槽钢后，基座底部与槽钢槽底完全贴合，整体突出槽钢表面的高度经过优化，不会占用过多的支吊架安装空间，在多排管路并行排布的场景下，可以将相邻管夹的中心距控制在合理范围内，提升槽钢槽道的空间利用率。管夹的宽度尺寸适配常规的支吊架载荷要求，对于1/2英寸口径的常规低压流体管路、仪表气路管路，单个管夹即可满足1.5米间距的固定载荷要求，在振动较强的设备周边安装时，可通过加密布置间距来提升固定可靠性。

在实际工程应用中，这类管夹常和同系列的槽钢、螺母、连接件搭配组成完整的支吊架系统，广泛应用在洁净厂房压缩空气管路、消防喷淋支管、建筑电气穿线管、光伏电站直流线缆保护管、工业设备液压油管的固定场景中。设计时充分考虑了现场安装的容错性，卡脚与槽钢槽道的配合间隙预留了合理的安装公差，即使槽钢表面存在轻微的镀锌层厚度不均、运输变形，也能顺利卡入安装；抱合圆弧的尺寸公差控制在合理范围内，既可以适配公称外径的标准金属管，也能适配壁厚偏差在常规范围内的塑料管材，不会出现夹不紧或者无法抱合的问题。

不同于传统的焊接式管卡、U型螺栓管卡，这种槽钢适配型管夹不需要和支吊架主体进行焊接作业，全程采用无明火的机械连接方式，在易燃易爆的化工车间、有洁净度要求的电子厂房、消防管控严格的建筑内部施工时，不需要办理动火作业审批，大幅提升施工效率，也避免了焊接作业破坏支吊架和管材表面防腐层带来的后期锈蚀隐患。管夹的整体结构没有多余的复杂零件，仅由基座、压盖、锁紧螺栓、配套方块螺母四个部分组成，零件数量少，现场安装时不会出现零散零件掉落丢失的问题，适合高空、狭小空间内的安装作业。

在结构强度设计上，管夹的基座和压盖都采用了等强度的截面设计，在螺栓锁紧的受力方向上设置了加强筋结构，在保证抱紧力足够的前提下尽可能控制零件重量，不会给支吊架系统带来多余的载荷负担。卡脚的外翻角度经过反复校核，在螺栓达到额定锁紧力矩时，卡脚与槽钢内卷边的接触面积足够大，不会出现卡脚滑脱、压溃槽钢内卷边的问题，长期使用过程中即使受到管路的周期性振动载荷，连接可靠性也能保持稳定，不会出现松动移位的情况。
