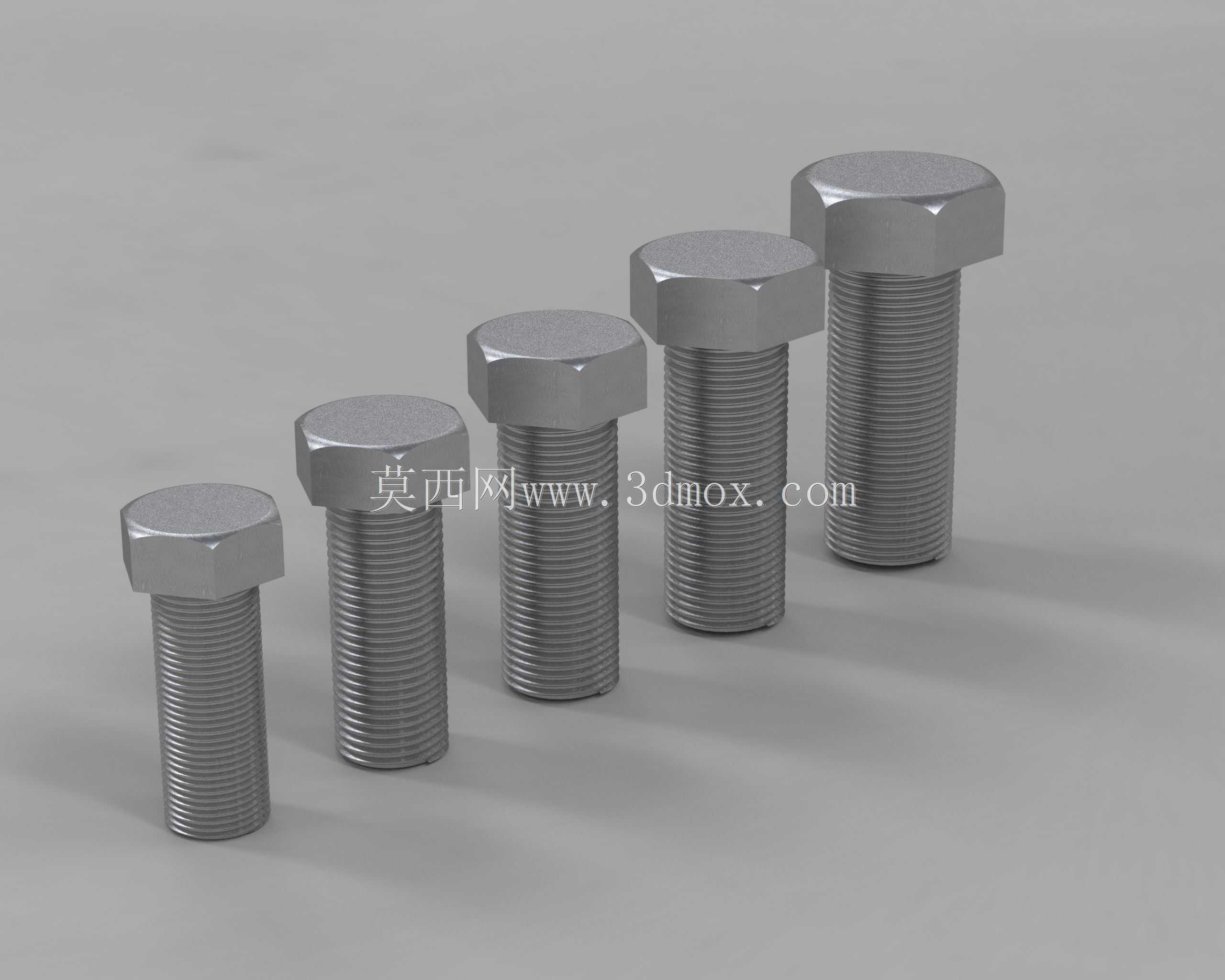

M18至M27系列外六角全螺纹螺栓

　　在重型机械设备装配、钢结构节点连接、工业管道阀组安装、大型工装夹具锁紧等场景中，不同载荷等级的螺纹连接件是保障结构可靠性的核心基础零件，本次涉及的M18、M20、M22、M24、M27五个规格的外六角螺栓，覆盖了从中等载荷到重载工况的常用锁紧需求，可适配不同厚度的被连接件、不同强度等级的连接节点。这类螺栓采用全螺纹结构设计，螺杆部分无光杆段，在实际安装时可根据被连接件的总厚度灵活调整拧入深度，无需额外计算光杆段的避让长度，尤其适合阀块集成安装、多层钢板叠合锁紧、型材框架拼接这类被连接件总厚度存在公差波动的场景，能有效避免因光杆段过长导致螺母无法锁紧、或螺纹段长度不足导致啮合扣数不够的问题。从设计逻辑来看，这五个规格的螺栓头部均采用标准外六角构型，对边尺寸、头部厚度严格匹配对应公称直径的通用工装要求，现场装配时可直接使用常规开口扳手、套筒扳手、扭矩扳手进行操作，无需定制专用装拆工具，能大幅降低现场运维的工具成本。螺纹部分采用普通公制粗牙螺纹，牙型角60度，螺纹公差带适配常用的6H级内螺纹，无论是在钢件攻丝孔、铸铁螺纹孔还是配套螺母上使用，都能保证良好的互换性，无需额外修配螺纹。

　　在安装边界层面，不同规格的螺栓对应不同的安装空间要求：M18规格螺栓的头部对边尺寸约27mm，安装时需预留至少30mm的扳手回转空间，适合中等载荷的阀块固定、支架连接场景；M20规格对边尺寸约30mm，预留34mm以上操作空间即可，常用于中小型设备的机脚固定、法兰连接；M22规格对边尺寸约34mm，需预留38mm操作空间，可满足重载钢结构节点、重型管道支架的锁紧需求；M24规格对边尺寸约36mm，预留41mm操作空间，多用于大型设备的主体结构连接、重型工装的锁紧；M27规格对边尺寸约41mm，需预留46mm以上的扳手活动空间，适用于大载荷的起重设备基座、大型压力容器法兰连接等核心受力位置。

　　在实际选型过程中，除了公称直径的匹配，还需要结合被连接件的总厚度选择螺栓的总长度，保证拧入内螺纹的长度不小于1倍公称直径（钢件）或1.5倍公称直径（铸铁件），同时螺栓露出螺母的长度控制在2-3个牙距，既保证足够的螺纹啮合强度，也不会因为露出过长造成空间干涉或积灰积污。全螺纹的结构设计也让这类螺栓在需要调整锁紧位置的场景中更具灵活性，比如在工装调试阶段，可通过旋转螺栓调整伸出长度，实现对工件的顶紧、定位功能，无需额外更换不同长度的紧固件。

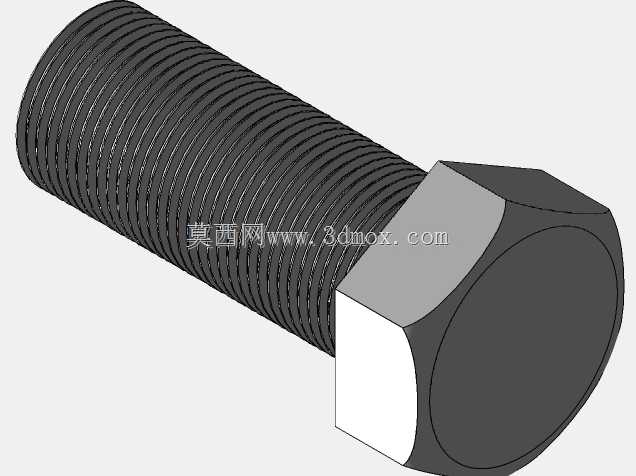

　　从受力特性来看，外六角头部的承压面面积较大，锁紧时能将压紧力均匀分散到被连接件表面，不易出现压痕或局部应力集中，配合平垫圈使用时可进一步分散承压应力，适合在铝合金、铜合金等软质金属材料或工程塑料构件上使用，避免锁紧时压伤工件表面。这一系列螺栓的三维模型完全还原了真实零件的几何特征，包括头部的六角倒角、螺纹的牙型轮廓、螺杆端部的倒角结构，在进行整机装配仿真、干涉检查时，可直接调用模型进行虚拟装配，验证螺栓安装空间是否足够、扳手操作是否存在干涉、螺栓长度是否与被连接件匹配，提前发现设计阶段的选型问题，减少现场装配时的零件错配、空间不足等问题。在阀块类零件的设计中，这类螺栓常用于阀块与阀组、阀块与安装基座的连接，全螺纹结构可适配不同厚度的密封垫片调整需求，当密封垫片存在厚度公差时，仍能保证螺母锁紧到位，不会因为光杆段的存在导致密封面压合不紧出现泄漏。在钢结构连接场景中，全螺纹螺栓也可用于需要沿螺杆长度方向调整夹紧力的位置，比如H型钢与连接板的锁紧，可根据连接板的实际厚度灵活调整拧入深度，适配现场施工时的尺寸偏差。
