卡兰德拉双辊压延整平机组结构

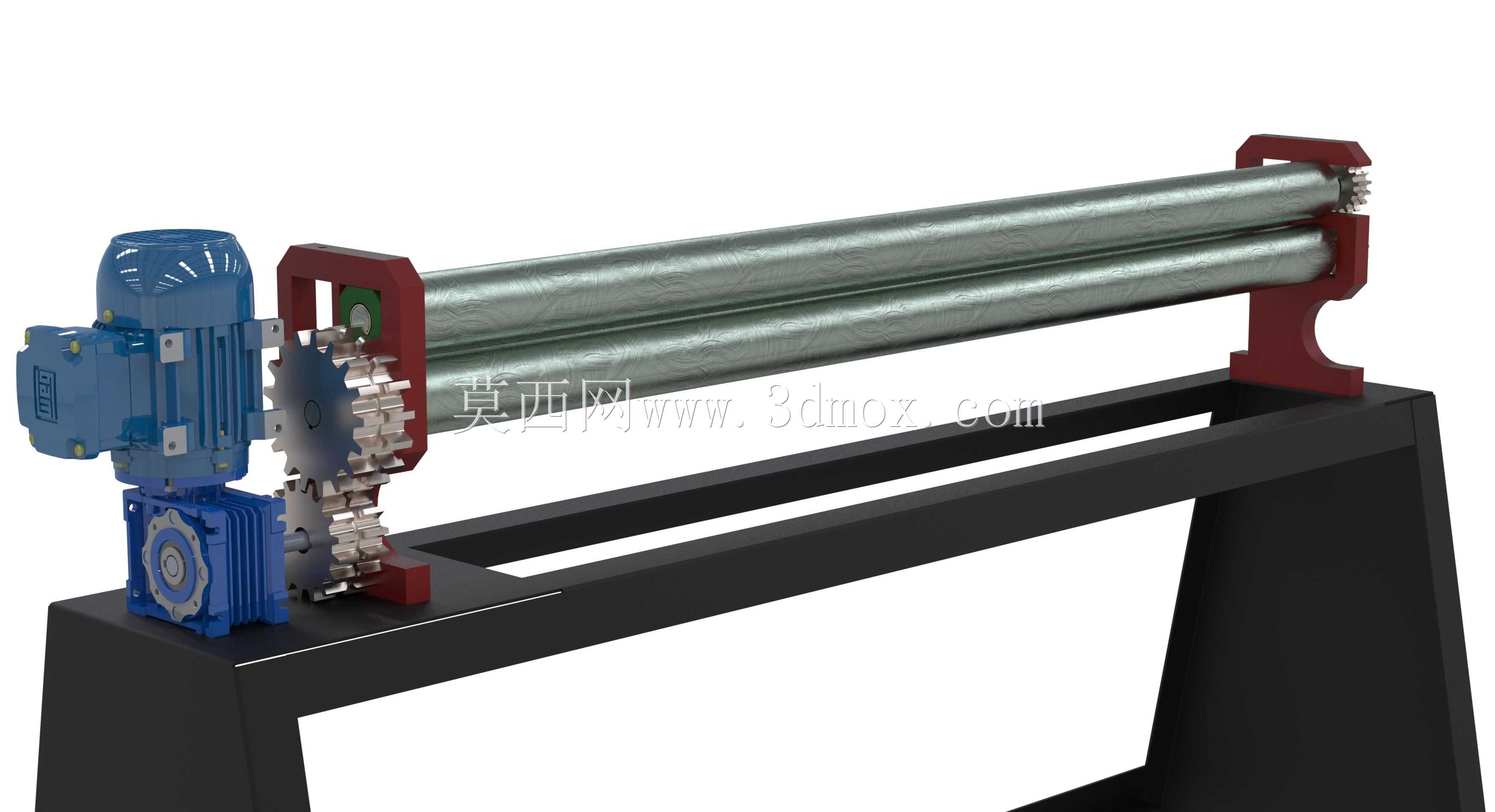

　　这套双辊压延设备面向薄板、卷材及柔性片状材料的连续整平、压合与厚度校正场景，常见于钣金预处理、橡塑片材压延、包装材料牵引以及小型生产线前后端辅助工位。设备主体由两根平行布置的长辊、两端支承座、焊接机架、减速电机、齿轮传动组和防护结构组成。两根辊子沿长度方向保持稳定平行度，材料从辊缝间通过时，受辊面接触压力和牵引摩擦力作用，被连续送入并完成压平或延展。

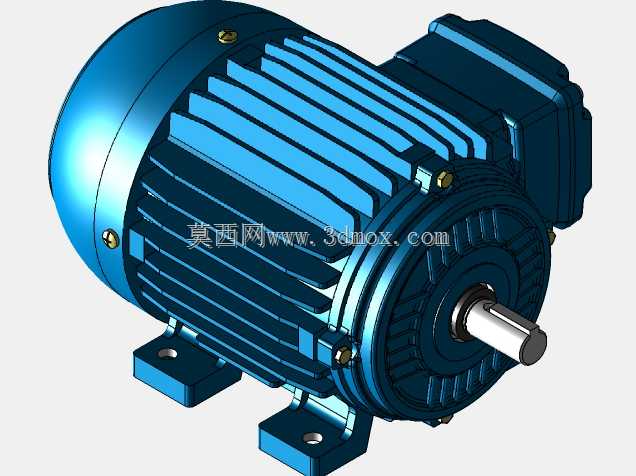

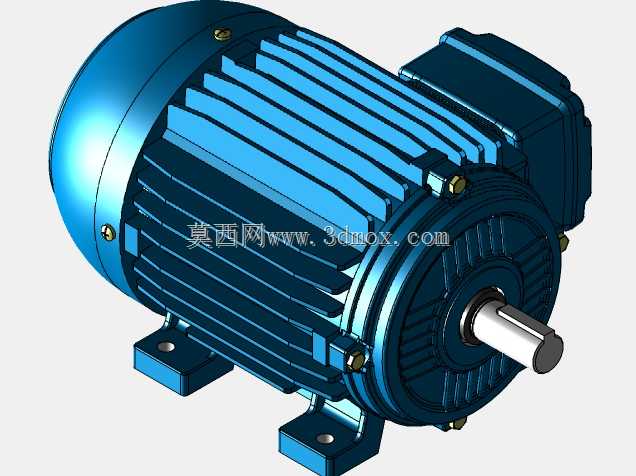

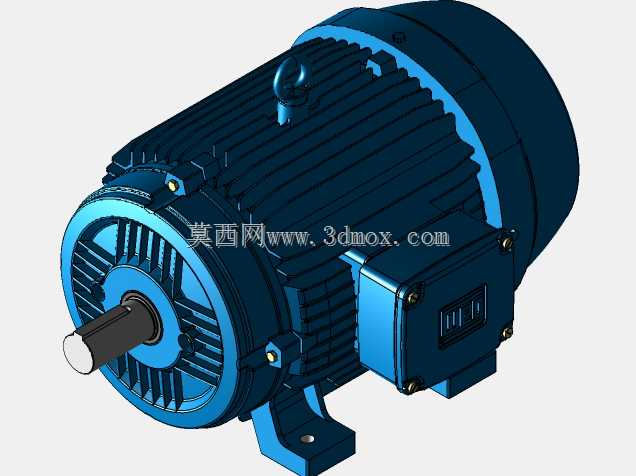

　　从结构布置看，驱动端集中在机架一侧，电机经减速机输出转矩，再通过相互啮合的齿轮将运动分配至两根辊轴，使辊面以相近线速度反向旋转。齿轮端采用外露式传动，便于观察啮合状态、润滑维护和间隙调整；支承座与辊轴之间预留轴承安装位置，端盖和紧固件位置在模型中均有体现。非驱动端主要承担径向支撑，保证长辊在跨距较大的情况下仍能控制挠曲，避免辊缝中间张开导致材料厚度不均。

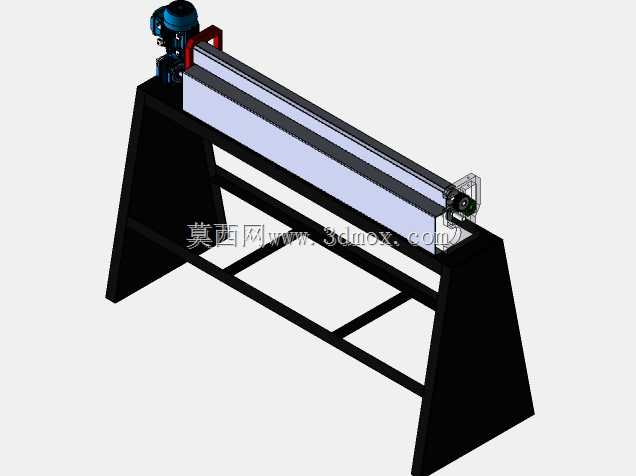

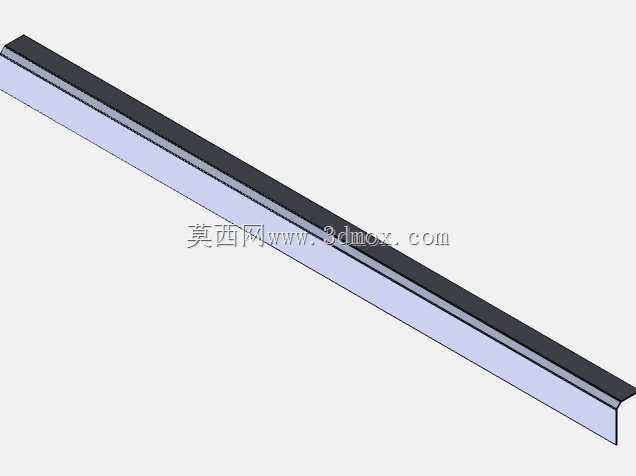

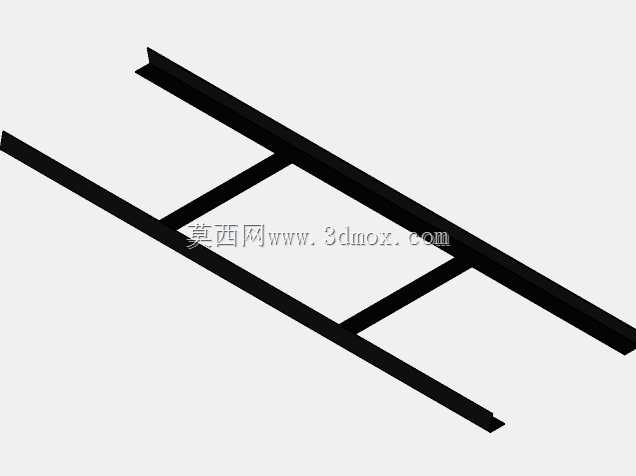

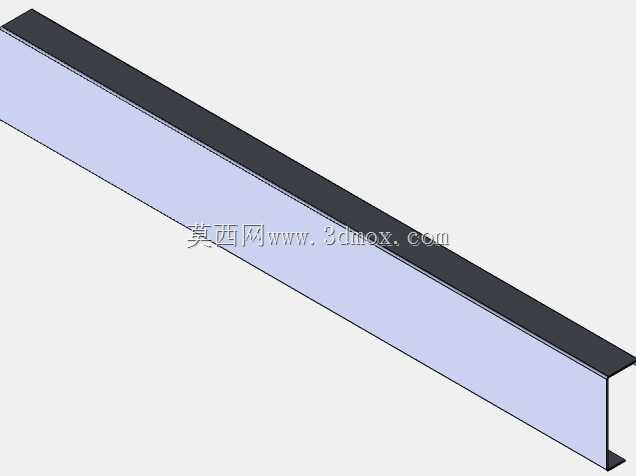

　　机架采用倾斜侧板与底部横梁组合的焊接式轮廓，底部宽度大于上部工作区，可降低设备重心并承受辊压过程中的垂直载荷。长辊上方和下方均留出穿料、导向与接料空间，现场安装时需在进料侧预留卷材展开或人工送料区域，在出料侧预留输送、裁切或卷取位置。设备地脚应落在平整基础上，并按辊轴中心线校核水平度；若用于连续生产线，还需保证前后输送面与辊缝高度一致，减少材料弯折。

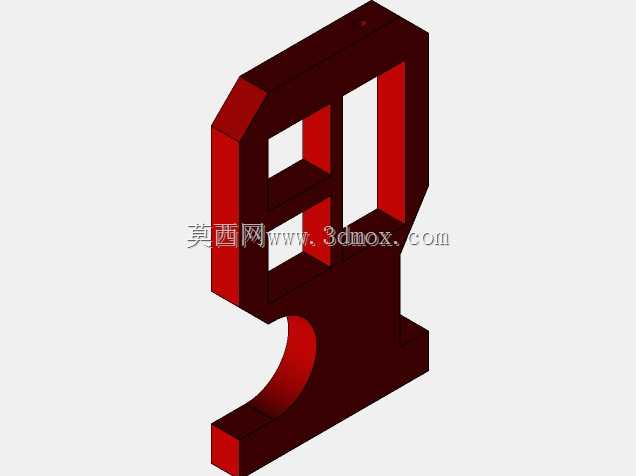

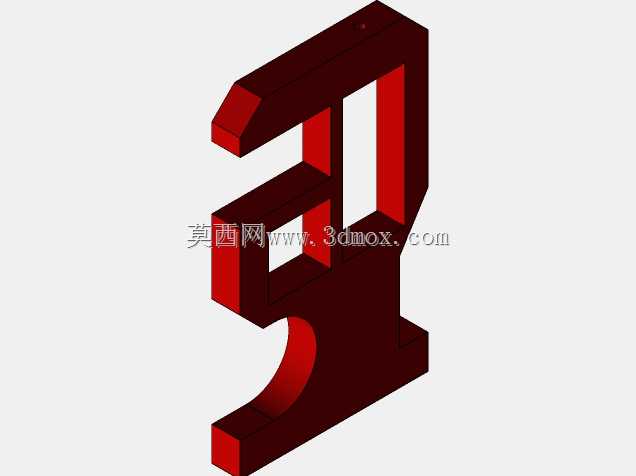

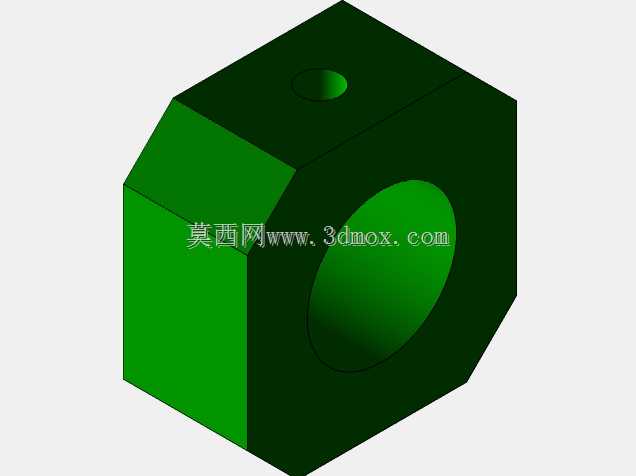

　　建模时重点处理了辊筒同轴度、轴承座定位面、齿轮节圆啮合关系以及电机减速机安装接口。辊筒外形为长圆柱件，端部轴颈与支承座配合，装配中需控制轴向窜动和径向跳动。红色支座承担辊系定位，黑色机架承受整体载荷，蓝色驱动组件与传动齿轮形成明确的动力路径。齿轮罩、链轮状端部细节和紧固件的保留，使模型不仅可用于外观展示，也能支持装配关系检查、运动干涉确认和维护空间评估。

　　实际选型时，辊径、辊长和辊缝调节范围决定可加工材料宽度与最小厚度；驱动功率则与材料屈服强度、进给速度、压下量相关。对于金属薄板整平，应重点校核辊筒刚度和轴承寿命；对于橡塑或纤维材料，则需关注辊面平行度、牵引稳定性及表面防划伤。该结构整体形式紧凑，动力链清晰，适合作为压延、卷板、整平类设备的方案设计参考，也可用于教学中讲解辊系传动、机架承载和连续送料机构的工作原理。
