减压阀配套安装支撑座结构设计

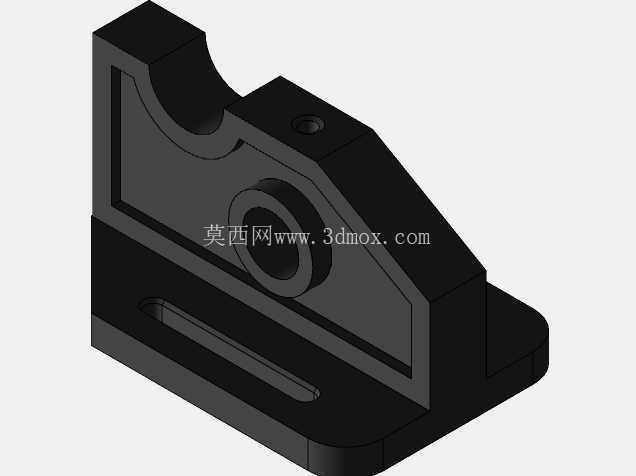

　　该支撑座是减压阀配套安装体系中的核心承载构件，主要应用在工业流体管路系统中减压阀的固定安装场景，承担阀件主体的承重、定位以及管路运行过程中的振动缓冲作用，避免阀件因管路应力、设备运行振动出现连接松动、密封失效等问题。从结构设计来看，整体采用一体化铣削成型的结构思路，底部设置带长圆形安装孔的水平安装底板，长圆孔的设计可适配安装现场的孔位偏差，允许安装时沿孔长方向调整位置，降低现场安装的配作加工量，底板边缘做圆角过渡处理，避免应力集中导致的底板断裂问题。

　　上部的承载结构分为两个功能区域，一侧是带半圆弧形凹槽的支撑面，该弧面与减压阀阀体的圆柱段外轮廓完全贴合，接触面积覆盖阀体圆柱面120度范围，可均匀承载阀体的竖向载荷，避免局部压应力过大损伤阀体外表面；另一侧设置带同轴通孔的凸台结构，该通孔用于穿接减压阀的定位销轴，实现阀件与支撑座的周向定位，防止阀件运行过程中出现转动偏移，凸台顶部预留的小螺纹孔用于安装定位顶丝，可在销轴穿入后锁紧销轴，避免销轴受振动脱出。

　　支撑座的立板部分采用斜向加强的结构设计，将上部承载区域与底部底板连接为整体，斜向筋的走向匹配载荷传递路径，可将上部承载的竖向载荷、管路带来的水平冲击力均匀分散到底部整个安装底板上，避免立板与底板连接处出现应力集中断裂的问题，立板表面设置的内凹减重槽，在不降低整体结构强度的前提下减少了材料用量，同时也为加工过程中的装夹提供了定位基准面。从安装边界来看，底部安装底板的厚度满足常规M8安装螺栓的沉头安装要求，长圆孔的宽度适配M8螺栓的杆径，安装时螺栓穿过底板长圆孔与下方的安装机架或管路支架连接，拧紧后即可完成支撑座的固定；上部半圆支撑弧面的中心高度与减压阀安装要求的中心高一致，可保证阀件安装后进出口管路的同轴度符合管路连接要求，避免管路错位带来的附加应力。

　　在实际工况应用中，该支撑座可适配公称通径在15-25mm范围的直动式减压阀安装，既可以用在车间压缩空气管路的减压阀固定，也可应用在液压系统、低压流体输送管路的减压阀安装场景，结构设计充分考虑了现场安装的容错性，长圆孔的调节量可覆盖±5mm的安装孔位偏差，无需现场重新打孔即可完成安装。支撑座的材质选型可根据应用场景调整，常规压缩空气场景采用普通碳钢表面发黑处理即可满足防腐要求，在有腐蚀性流体的工况下可更换为304不锈钢材质加工，结构本身的壁厚设计预留了足够的加工余量，可根据不同材质的强度特性适当调整壁厚，满足不同压力等级管路的安装承载需求。在建模过程中，各特征的尺寸关联完全按照机械加工工艺逻辑设置，底部安装面作为所有特征的设计基准，上部弧面、销轴孔的位置尺寸均从该基准出发标注，可直接导出工程图用于生产加工，所有棱边的倒角、圆角特征均符合机械加工的工艺要求，不存在无法加工的负角或薄壁结构，加工时可采用方料一次铣削成型，无需二次装夹即可完成所有特征的加工，有效降低加工成本与加工周期。
